多通道数字化仪PCI-9846在超声波检测系统中的应用

录入:edatop.com    点击:

摘要:超声波检测是目前工业中无损探伤的主要手段,利用凌华科技公司的PCI-9846数字化仪,设计了多通道的超声波检测系统,系统通过计算机进行控制,使用USB接口利用单片机统一进行调度,将反射的超声波信号经过处理后,利用数字化仪进行变换,并设计了软件系统进行数据的显示和分析。试验结果表明,该系统具有探测精度高、分析功能强、工作稳定可靠等优点,适合广泛应用于工业自动化检测领域。

关键词:超声波检测、数字化仪、数据采集

一、概述

在压力容器安全管理中,定期检验是防止压力容器发生失效事故,特别是预防重大事故发生的必要手段,由于压力容器在制造、使用上的特点,其机械结构上不可避免的会出现裂纹、空隙气孔和焊缝缺陷等,对压力容器进行无损检测工程上意义重大。超声波检测是一种重要的无损检测技术,由于它的穿透力强、检测可靠准确又极方便易行,已经广泛应用于工业及高技术产业中。

在早期的超声波检测中,利用模拟信号进行检测探伤,其结果主要依靠经验进行分析,存在着一致性差和准确性差等一系列问题。随着计算机技术、信号处理技术等高新技术的应用,超声波检测数字化的研究日趋广泛,数字化采集和分析已经成为超声波探伤设备的发展趋势。一般来说,分辨率是超声波检测的重要指标,它直接影响测量的准确度,并且对微小缺陷的发现能力更强,由于材料工艺的提高,压力容器外壳厚度不断减少,这就要求超声波检测的分辨率进一步提高。超声波检测实质上是测量超声波在材料厚度方向上两个表面反射波的时间差,通过计算可求出材料的厚度,对微小缺陷和薄壁而言,分辨率的提高主要是要求超声波检测有较高的探测频率,这势必为后续的信号采样处理部分带来较高的要求。因此,根据设计要求和凌华科技公司的PCI-9846多通道高速数字化仪的特点,选用PCI-9846数字化仪为核心,配合相关硬、软件设计的四通道超声波检测系统,具有精度高、分析功能强等优点。

二、系统设计与构成

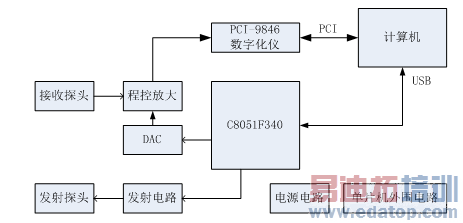

超声波检测系统由计算机、PCI-9846数字化仪、C8051F340单片机、电源、发射电路、程控放大电路组成,其整体结构如图1所示。

图1 超声波检测系统框图

测量过程由计算机发起,通过USB口控制单片机C8051F340,由单片机产生相关的开关信号,经过发射电路产生高压窄脉冲,激励发射探头产生超声波,接收探头完成声电转换,将其转换为接收电信号,经过由计算机设定的程控放大器后由PCI-9846数字化仪进行采样,数字化仪和计算机使用PCI接口进行数据交换,由计算机显示、分析处理。电源电路和单片机外围电路包括看门狗、晶体振荡器、复位电路等。根据设计要求,要求同时有四路探头进行工作。

2.1 数字化设备的选择

数字化仪从本质上来说就是一个A/D设备,配备相应的接口和软件,成为单独的设备,广泛应用于信号采集和分析中。对本系统来说,要求其信号采集部分具有以下特点:

1、同时可以接收4路输入并进行A/D变换。在本系统中,随着工件在流水线上的行进,各工序同时完成,需要对4个主要位置同时进行探伤,从实效性上必须要求有4个输入的数字化设备。

2、要求具有较高的采样频率。超声波在钢质品中传播速度近于空气的10倍,超声波脉冲发射后接收端根据两个反弹回波进行厚度测量。如果是进行探伤,频率越高则采集后的信号越具有处理价值。根据发射探头的成熟水平和应用需求,选取超声波的频率为5MHz,理论上需要10M的采样率,但是实践中要求采样率30M以上。

3、具有较大的缓存。A/D变换后的数据要送到计算机进行处理,两者利用PCI总线交换数据,本系统是4路同时采集的系统,采样后的数据量很大,大容量的存储可以降低计算机实时处理的要求。

4、易于开发使用。作为与计算机通信的设备,应该在软件上有相应的驱动和多种软件的支持。

综合上述因素,从价格、性能等考虑,采用了凌华科技公司的PCI-9846数字化仪,主要原因在于自行设计电路开发周期长、驱动开发困难、成本高等。PCI-9846数字化仪[5]具有四路输入,满足输入端子数的要求;每路都可以达到40MS/s的采样速率,可以满足数字化处理的要求;板载了512MB的内存,可以有效缓解设备间接口的异步问题,此外凌华科技公司还提供了Matlab、VC++、.net的开发驱动和开发包,可以让用户直接关注应用。

三、关键电路及实现

3.1 超声波发射电路

在超声波检测系统中,发射电路是系统中的关键部分,它决定了超声波检测系统能达到的最终指标。合理设计的发射电路直接影响到换能后的发射功率和波形的重复性,超声波换能器需要的是瞬时高功率尖脉冲波形,一般要求其激励脉冲幅度大于100V以上,脉冲宽度应该在us级别,具体的值取决于发射头的指标。传统的发生电路有瞬时放电法、脉冲激励法和谐振法,其中后两者的应用比较广泛,这些电路都存在需要高压电源、变压器等缺点。鉴于此,采用电感式脉冲发生器产生激励脉冲,其电路如图2所示[1]。

图2 高压脉冲发生电路

脉冲由U1的12脚输入,特别注意IR2110的选择,如果直接使用脉冲驱动IRF7450,由于隔离、驱动的原因,得不到理想的高压脉冲驱动。IRF7450是Vds=500V的MOSFET,其电流可以达到20A左右,可以满足理想开关快速切换的要求,储能线圈L1在开关的控制下产生高压,其中二极管D1与D2分别起保护作用,超声波换能器V1可以采用美国GE公司的014LJM,也可以根据应用换装其它型号。

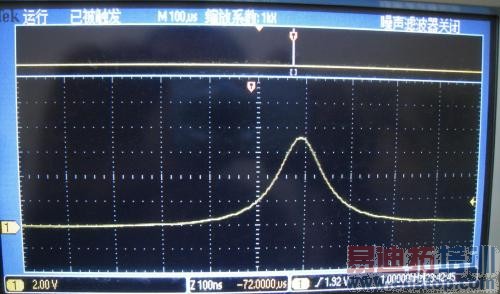

图3所示为产生的高压脉冲,测量时在示波器加一个纯阻性25倍衰减头,图中纵轴为2V/格,横轴为100ns/格,使用瞬态电平激发同步,可见产生的脉冲幅度在近200V左右,脉冲宽度为300ns左右。

图3 产生的高压脉冲信号
