LXI总线B类电压表的设计与实现
录入：edatop.com 点击：
该状态机利用两个always语句分别实现状态的转换以及输出。在ieee1588_time_stamp时间戳模块中还调用了read_time_model时钟读取模块为时间戳模块实时的读取时钟。由于模块上的网络PHY为DP83848C，不具备IEEE1588帧检测能力，需要更换成DP83640。DP83640芯片内置高精度IEEE1588时钟，并设有由硬件执行的时间标记功能，可为接收及发送信息包打上时钟标记，以实现IEEE1588功能。
二． 测试

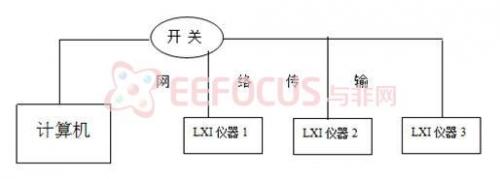

LXI仪器是测试仪器的网络化应用,其利用IEEE1588协议解决了以太网的延迟不确定性,并可以帮助仪器实精确的时钟同步,势必成为分布式、网络化测试平台的主流。LXI的小型网络测试仪如图3所示：
图3 LXI的小型网络测试仪

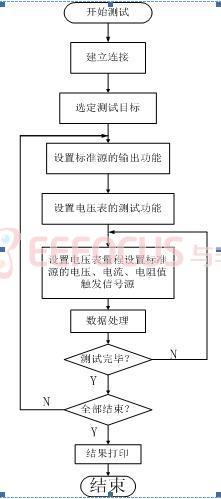

基于试验条件所限，本设计只能针对一个LXI仪器进行测试，测试的流程如图4所示：
图4 测试流程
