LXI总线B类电压表的设计与实现

录入:edatop.com    点击:

总的来说,LXI总线规范融合了GPIB仪器的高性能、VXI/PXI插卡式仪器的紧凑灵活和以太网的高速吞吐率,并考虑定时、触发、冷却、电磁兼容等仪器要求。相对于以往的总线标准,LXI不受带宽、软件和计算机背板总线的限制,其覆盖范围更广、继承性能更好、生命周期更长,成本也更低,并依托以太网日益提高的吞吐能力和性能优势,必将成为下一代自动测试系统的理想解决方案。

设计思路及内容

本设计主要是PIC32 Ethernet Starter Kit实验板完成LXI总线C类电压表的设计。并在此基础上探究LXI总线B类电压表的实现。实验板如图1所示:

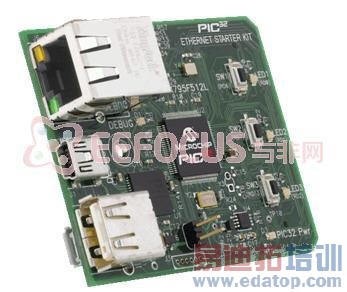

图1 PIC32 Ethernet Starter Kit实验板

图1 PIC32 Ethernet Starter Kit实验板

PIC32 Ethernet Starter Kit实验板的顶部组件包括:

PIC32MX795F512L 32位微控制器。 PIC32MX440F512H的USB微控制器板上调试。 绿色电源指示灯。 板晶体的精密微控制器时钟(8兆赫)。 USB连接的板上调试器通信。 橙色调试指示灯。 三个为用户定义的输入按钮开关。 三个用户定义的LED指示灯。 PIC32 USB A型主机为基础的应用插座连接。 主机模式电源线。 RJ - 45以太网端口。 10/100以太网总线速度指示灯。 50兆赫以太网PHY振荡器。 32 kHz振荡器(可选)。 USB主机和OTG PIC32的USB应用的供电电源。

PIC32 Ethernet Starter Kit实验板的底部组件包括:

+3.3 V的稳压电源,通过USB或扩展板入门工具包电源。 连接各种扩展板。 USB OTG和PIC32系列的USB OTG公司/设备为基础的应用设备连接微型AB插座。 外部以太网PHY。

PIC32单片机本身具有网络接口和USB等设计LXI的C类仪器的基本要求,LXI标准规定,C类接口功能需要提供LAN和Web浏览器接口,其LAN接口应支持千兆位以太网,向下兼容100Base-T,推荐使用Auto-MDIX功能,必须显示LXI仪器的MAC地址。网络协议上至少支持Ipv4的IP、TCP、UDP、ICMP、SNMP。必须支持三种LAN配置技术,即动态主机配置协议(DHCP)、动态配置本地链路选址(Auto-IP)和手动设置。必须提供HTML Web网页,这些Web网页可以在和W3C兼容的浏览器上正确工作。Web服务器必须符合HTTP1.1规范,且所提供的HTML网页必须符合版本4.01。

LXI测试模块使用IVI-COM驱动程序(使用COM API的IVI驱动程序)对仪器进行控制。IVI驱动程序是基于VISA并被集成在NI提供的应用开发环境中。主控程序通过调用VISA I/O库函数,控制LXI模块完成电压、电流、频率等信号的测试采样。

因此本设计主要完成的内容如下所示:

熟悉计算机网络通信原理; 熟悉TCP/IP协议; 熟悉嵌入式的Internet技术; 完成模块内部常用接口的调试工作; 完成TCP/IP网络协议的实现; 实现Web Sever服务功能; 完成电压数据的读取; 探究B类电压表的实现方案。

基于PIC32单片机,关键在于网络协议的实现,结构框图如图2所示:

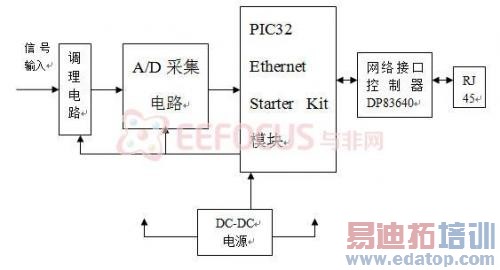

图2结构框图

图2结构框图

注:模块上的网络PHY为DP83848C,不具备IEEE1588帧检测能力,需要更换成DP83640。DP83640芯片内置高精度IEEE1588时钟,并设有由硬件执行的时间标记功能,可为接收及发送信息包打上时钟标记,以实现IEEE1588功能。
