分析基于S3C2410的恒温式自动量热仪设计与应用

引言

量热仪的性能特点：采用美国先进技术的5.2英寸触摸式液晶屏幕，整体式安装方法，保证触摸屏的牢固性。红外线式技术，材料选用CRT显示材料让触摸屏更耐用。多层复合薄膜覆盖，保证色彩失真度、反光性和清晰度达到最佳状态，感应灵敏，定位精度高，有效出没区域高达90%抗磨损，寿命可长达10年，汉字显示，无需外接电脑。即可直接操作，又可用计算机控制。中文菜单式操作界面，结构简单、直观易学、操作方便、性能稳定可靠，采取内外筒光电隔离抗干扰能力强。采用独特的发泡隔热技术，实验过程中不受外界温度影响。

自动注水，不需调水温，只需装好氧弹放入桶内，仪器即可自动完成全部测试。结构合理，制作精良，性能可靠，故障率低。

结果准确，采用独特的冷却校正系统、水循环系统及软件自动、误差补差系统同时具备外筒贮水量大，热稳定性好等功能。

近年来随着嵌入式技术的不断成熟，其成本也不断下降，本身所具有的规模可变、扩展灵活、有较高的实时性和稳定性、系统内核小的优点逐渐凸现出来。

1基本原理

恒温式量热仪通过氧弹法测量热值。通过放在氧弹中的物质燃烧并使燃烧放出的热量通过弹筒传递给水及仪器系统，再根据水温的变化计算出物质的发热量。其测量的基本框图如图1所示。根据氧弹法测量的基本原理，发热量计算公式如下：

式中：E为热容量，单位：J/K；q1为点火热，单位：J；q2为添加物如包纸等产生的总热量，单位：J；m为试样质量，单位：g；Tc为主期结束时温度，单位：℃；Tb为主期开始时温度，单位：℃，C为冷却校正值，单位：℃。

图1 实验基本原理框图

由上式可知，只要测量出水的温度以及相关参数，就可以计算出煤样的发热量。

2系统设计

2.1硬件设计

S3C2410处理器是Samsung公司基于ARM公司的ARM920T处理器核，采用0.18um制造工艺的32位微控制器。该处理器拥有：独立的16KB指令Cache和16KB数据Cache，MMU，支持TFT的LCD控制器，NAND闪存控制器，3路UART，4路DMA，4路带PWM的Timer，I/O口，RTC，8路10位ADC，Touch Screen接口，IIC-BUS接口，IIS-BUS接口，2个USB主机，1个USB设备，SD主机和MMC接口，2路SPI.S3C2410处理器最高可运行在203MHz.

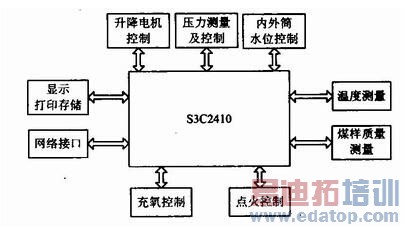

S3C2410与量热仪各个部分的连接框图如图2所示，在硬件连接之后，需要对各个部分与S3C2410的端口进行软件驱动。


图2 硬件系统框图

2.1.1 ARM板选择

本次设计选择市场上使用较多，同时在结构和资源上较为典型的S3C2410处理器，主要是基于以下原因：

（1）性价比高，使用的最广泛。作为一款经典的ARM9系列处理器，S3C2410的资料最完整，各种驱动程序的开发包最多，利于开发者开发。

（2）采用核心板和底板分离的设计思想，用户可以方便地使用Core-Board进行二次开发。

2.1.2传感器的选择

现在的量热仪大多采用铂电阻作为测温元件；它虽然具有精度高等优点，但铂电阻在O～800℃范围内、无校正的情况下，最大非线性误差可达2％，而且它们属于模拟式传感器，输出信号需要进行模/数转换，这不仅使电路复杂，成本增加，而且增大了误差。

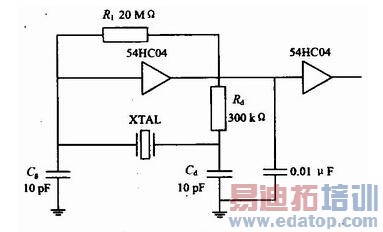

石英晶体温度传感器HTS-206就是其中的一种，它由日本EPSON公司生产，其振荡频率在40 kHz附近，工作温度范围为-55～+125℃，其测量精度利用多点差值法校正后可达O.05℃石英晶体谐振器HTS-206的调理电路包括振荡电路、分频器、计数器三个主要部分构成，其调理电路如图3所示。

图3 HTS-206 调理电路

以往测量频率的方法是在芯片外接FPGA芯片，不过HTS-206，的工作频率为40 kHz左右，符合S3C2410的工作性能，为了节约成本。HTS-206的输出经过整流放大后，通过S3C2410的EINT0端口，用FIQ中断模式。

利用软件设定中断的闸门时间为Tw，并且记录被测信号的变化周期数（或脉冲个数）N。
