基于落球法的液体粘度测量方法研究

录入:edatop.com    点击:

由于方案一的机械部分较难做,检测电磁场产生的电压信号误差很大,不容易控制,最终选择方案二。

数学模型

如图所示,让小球下落进入待测液体中,小球刚落进液体时作加速运动,随着其速度的增大,它收到的粘性力不读那增大,直至它所受的合理为零,这时小球匀速下落 根据物体的平衡条件,课的平衡方程为:

式中F粘为小球收到的粘性力,根据斯托克托公式F粘=,其中r为小球的半径,为待测液体的粘度,v为小球在液体中下落的速度,F浮为小球所受到的浮力,F浮=,其中为待测液体密度,g为当地的重力加速度,F滑轮为两滑轮的阻力,将这些带入公式,进而推出理想粘度公式:

式中为滑轮的阻力系数。

但是在测量时,待测液体是盛放在容器里的,并不满足无限宽广的条件,这时测得的速度Vo和理想状态下的速度V有如下关系式:

V=Vo(1+2.4r/R)(1+3.3r/h)

式中R为圆筒内半径,h为筒内液体高度。

因此只需通过测量速度Vo得出V,并指导待测液体的密度,带入公式即可求出液体粘性。

设计路线

基于落球法的液体粘度测量系统设计主要包括控制处理电路设计、机械结构部分设计和软件程序设计三部分。控制处理电路设计主要包括:核心控制处理芯片的选择、芯片的外围电路设计、控制电路电路设计和处理电路电路设计。机械结构部分设计旨在实现小球和参考物体可以在滑轮上滑动即可。其中要求:小球尽量能够匀速运动,滑轮的摩擦系数尽量小。主要框图如下:

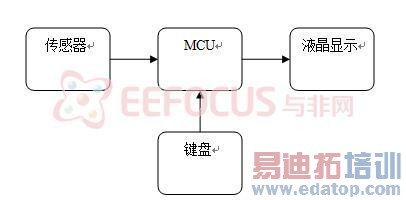

总体设计框图

总体设计框图

总体构架

 主控芯片采取我们申请的PIC单片机即可,其具体结构我们已经大致掌握了,在这里就不一一做介绍了,下面介绍其他模块。

传感器电路的设计

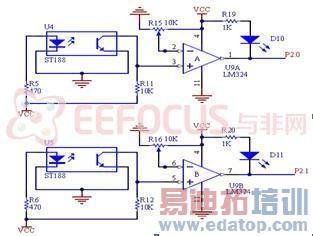

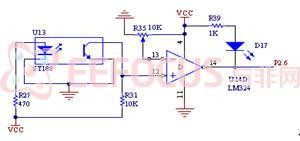

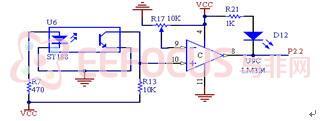

由于我们在引线上放了一片黑色轻质板,通过传感器感应高低电平来检测时间,那么就用我们熟悉的ST188来检测即可,比较器用LM324,这样就可以达到预期的效果了,传感器电路图如下:

外围模块的设计

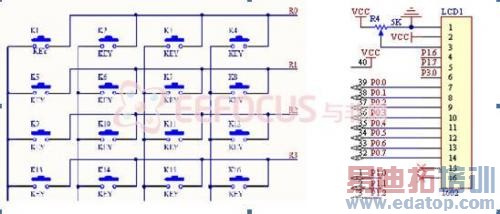

显示部分用我们熟悉的1602显示即可,键盘输入也为常规电路,其电路图如下:
