安捷伦S系列示波器硬件设计解剖

这颗ADC另外一个优点是非线性设计的较好，500MHz时SFDR可以达到-73dBc，不同频率的SFDR见图6所示。

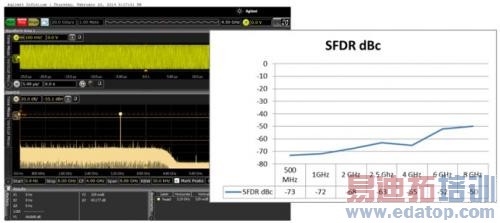

图6  S系列示波器的SFDR性能

现在业内最高性能的高速数采卡是Agilent的M9703A，12位ADC,1.6GSa/s(交叉3.2GSa/s）采样速率，对于FRF（1GHz 带宽选件）的性能指标如图7所示。对比可见，1GHz以内带宽时，S系列示波器与其相当，但是因为有过采样能力，S系列示波器的动态范围还要大些。

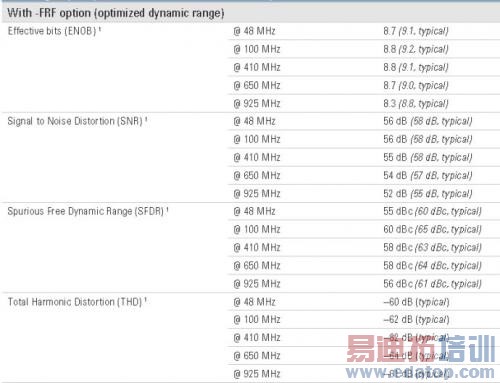

图7  M9703A高速数采卡的ADC性能指标


2.低噪声模拟前端

为了发挥10位ADC的性能，特别设计了一个低噪声模拟前端，这个低噪声前端带宽可达8GHz（对外连接器也是镀金的精密PBNC）。支持50ohm和 1Mohm输入路径，并且每个路径都支持带宽限制滤波器，以减少不需要的噪声。在1GHz带宽时，只有90uV的噪声，并且硬件支持2mv/div的垂直 灵敏度。使用电子衰减器减少噪声和增加可靠性。并且通过软件软件license可进行带宽升级。放大器，模拟滤波器和带宽升级都通过图中的大的芯片实现， 这个芯片是130nm BiiCMOS集成电路。

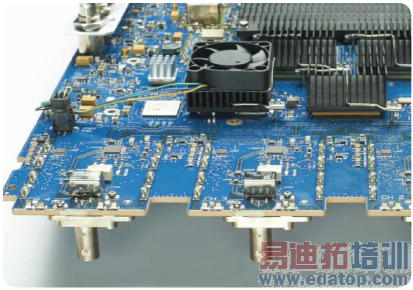

图7-1 低噪声模拟前端部件（侧面）

图7-2   低噪声模拟前端部件（正面）
