基于FPGA的多通道频率测量系统设计

3）对过滤后的真实被测频率信号fre_real1进行上升沿判断，以确定频率计数的起始与结束，控制频率计数器的计数与输出过程。

4）计数值输出过程中，需设置count_delay来判断频率信号的周期是否大于1s，如果成立，则认定外部无频率信号输入，输出值置为NAN（表示无穷大）。同时，系统启动过程中频率计数器已经开始工作，为了保证频率计数的正确性，可设计cnt计数器，丢弃初次计数值。最后，将有效的计数值输出给fre_data.

3仿真验证

使用ModelSim对可编程逻辑进行仿真。测量对象为1000 Hz方波信号，时钟频率为33 M，因此时钟计数值应该是33 000.任选信号周期内的一个时刻作为系统复位点，仿真结果如图3所示。从图3可以看出，fre_data的值在第三个start信号凸起后变为33 000，与理论值完全一致，说明设计有效。

图3 1000Hz方波信号仿真结果

4实测数据

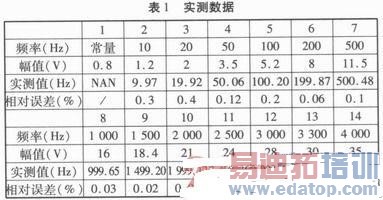

使用信号发生器提供不同频率的正弦信号，对系统进行实测，所选取的频率测试点覆盖整个实际应用的频率范围，即20～3 300 Hz，且可以验证可编程逻辑电路的数字滤波及延时判断功能。同时，为了更好的模拟发动机实际情况，正弦信号的幅值应随着其频率的增大而增大。实测数据如表1所示。

从表1可以看出，当输入信号的频率小于1Hz时，系统的延时判断功能生效，实测值为NAN（无穷大）；当输入信号的频率大于3 300 Hz时，系统的数字滤波功能生效，实测值为0；当输入信号的频率介于1～3 300 Hz之间时，实测值的相对误差不超过0.4%，与实际频率基本一致。

5结束语

文章提出了一种基于FPGA的多通道频率测量系统的实现方法，主要创新点是利用可编程逻辑芯片搭建数字滤波电路，通过逻辑分析判别输入信号是否切断并做出响应，符合实际应用的需求。系统的扩展性强，电路结构相对简单，仿真及实测结果表明滤波效果明显，测量精度较高，在工程领域具备适用价值。
