使用集成示波器，执行五项常见调试任务

验证开关电源设计

通过基于示波器的功率测量，任何用户都可以迅速获得像电源专家一样准确的、可重复的结果，即使他们很少处理功率测量。这个实例说明了常见功率测量及怎样通过集成示波器、使用自动功率测量、集成DVM及差分探头和电流探头完成这些测量。

在这个例子中，图6显示了来自AC到DC转换器的输入电压（黄色）和电流（蓝色）。然后我们打开4位DVM，监测DC输出电压。DVM显示画面右侧的测量统计表明输出电压非常稳定，图形读数一目了然地显示了电压变化。然后我们使用功率测量应用，获得输入功率质量测量，包括功率、波峰因数和功率因数，检定电源对AC电源的影响。从这里，我们使用电流谐波测量，以图形格式和表格格式提供输入电流频域分析。

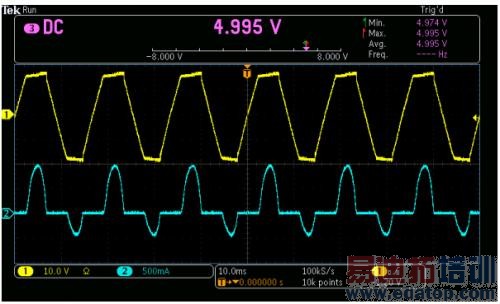

图6：使用DVM监测DC输出电压。AC输入电压波形用黄色显示，电流波形用蓝色显示。

另一个关键功率测量是开关器件中的开关损耗，这对电源效率是一个主要限制。在这种情况下，我们测量越过MOSFET的差分电压（黄色波形），另外测量流经开关器件的电流（蓝色波形）。然后我们生成瞬时功率波形（图7中的红色波形），显示开关损耗功率和能量测量。

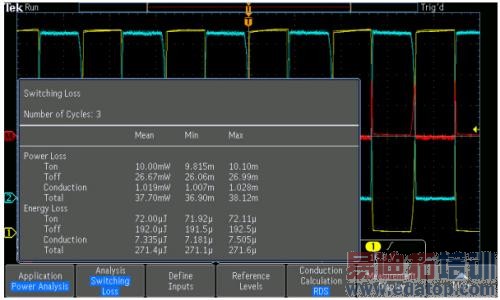

图7：显示开关损耗功率和能量测量。

最后，安全作业区测量可以自动监测各种输入和负载条件下的开关行为，执行通过/失败测试。通过比较开关器件的电压、电流、瞬时功率电平与器件的最大额定值，这一测量用以保证超出指标不会损害器件的可靠性。

小结

现代嵌入式系统与几年前有些相似，最明显的原因是增加了无线功能。当今正在生产或正在开发的大多数系统设计至少包括一种形式的无线功能，如Wi-Fi、蓝牙或ZigBee.从鼠标、键盘等输入设备到智能家居和流式媒体盒，消费者需要无线技术带来的便利。测试这些系统意味着设计人员必须能够在混合域环境中工作，从DC到RF，包括模拟信号和数字信号、串行总线和并行总线。

为满足这一需求，测试设备厂商推出了集成示波器，在一个便携式仪器中提供了一套完整的台式仪器。如前所述，这些示波器能够处理多种常见的调试和检验任务，从检测放射EMI的来源到验证开关电源设计。
