用混合信号示波器探测模拟和数字信号

混合信号示波器可以让你观察多达16条数字轨迹，数量要比模拟通道多。在图6中，8条数字轨迹记录了两个级联的8位移位寄存器的工作过程，这些移位寄存器是伪随机二元序列发生器的核心电路。首先需要注意，轨迹标签是定制过的，用于反应电路中的功能。我们能够看到时钟和串行数据输入以及来自移位寄存器的A和B部分的Q6、Q7和Q8输出。我们可以看作是从左到右经过从串行输入轨迹开始的所有16级电路传播的"长－短"图案（从顶部数第二个）。

参数P1使用选通延时参数测量串行输入轨迹上从触发器开始到图案末端下降沿的时间。对Q6-A轨迹上的那个边沿做类似的测量。将参数公式用于P3计算这两个边沿之间的时间差，结果是515.3μs.参数P4测量时钟周期。P5中的参数公式用于将时钟周期乘以6，以验证从串行输入到Q6-A的期望延时，如果是515.3μs就是正确的操作。输出Q7-A和Q8-A表明增加了一个时钟周期的延时。通过类似的方式还可以验证所有16级电路的正确传播延时。

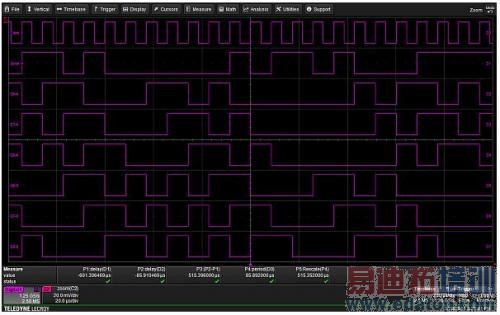

图6：验证一个双8位串行移位寄存器的正确传播延时。

混合信号示波器的数字轨迹功能可以用来采集来自I2C、SPI和其它低频串行标准的串行数据，如图7所示。这里的D0包含SPI数据，D1是SPI时钟信号。解码器将这些波形用作源轨迹，以便解码数据内容，并用蓝色轨迹覆盖层和随附表格显示出来。解码数据可以用ASCII、二进制或16进制显示。表格也列出了相对于触发器的数据包位置，以及每个解码出的字节的比特率。

图7：将数字轨迹用作SPI解码器的源。采用16进制格式的数据内容显示在蓝色覆盖层和随附表格中。

总结

混合信号示波器可以向用户提供比传统数字示波器更多的功能。用户可以同时观察多达16根数字信号线，并且可以与多达4个模拟波形保持同步。数字轨迹可以用光标或所选的测量参数进行测量。对数字线还可以应用分析功能和解码操作。

从功能角度看，混合信号示波器中的数字状态分析功能的建立比逻辑分析仪简单，不要求额外的平台空间。在同一台仪器中的模拟通道可以在遇到问题时用于详细的物理层分析。
