电力变压器直流电阻的快速测量方法----恒流源的设计与试验

4.1.2间接调整型恒流源电子管、晶体管一般不能直接提供恒定电流，但可利用它们和其它电子元器件组合而成的恒流电路来实现恒流，所以称为间接调整。根据调整元件的工作状态不同，又分为连续调整、开关调整和组合调整型恒流源。

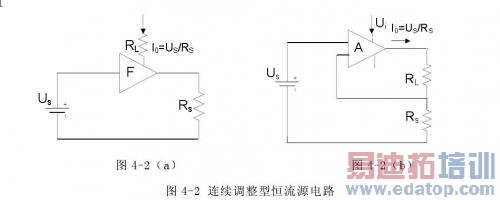

（1）连续调整型恒流源图4-2是连续调整型恒流源的结构示意图，其中4-2（a）是开环电路，4-2（b）是闭环电路。在图4-2（a）中，由基准电压Us，精密电阻Rs与射极跟随器F构成连续调整型恒流源开环电路。由于跟随器的输出电压和输入电压（即基准电压Us）大致相等，因此串联在输出电流通路中的实际负载上流过近似恒定的电流，它等于基准电压S U与精密电阻Rs之比，即Io = Us/ Rs.

图4-2（b）为连续调整型恒流源闭环电路，其中A为放大器，它是一个输入端接基准电压Us，另一输入端加上反馈电压IoRs，由于放大器的作用，使输出电流在标准电阻S R上的压降和基准电压近似相等，得到Io = Us/ Rs.由此可见，连续调整型恒流源的输出电流仅由基准电压和标准电阻决定，而与电源电压和负载变化无关。

（2）开关调整型恒流源

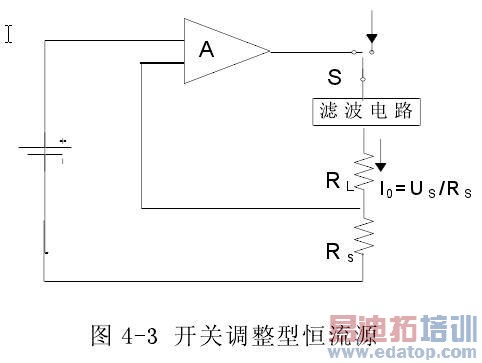

图4-3是开关调整型恒流源，这里的电源Us通过开关S和滤波回路向负载R_L提供电流。由于这个电流也通过标准电阻Rs而放大器A将Rs上的电压降IoRs和基准电压Us比较，并对开关S进行控制以保持输出电流Io的稳定。

图4-3中S是一个电子开关，他的形式很多，在交流输入的情况下，一般采用单结晶体管触发的可控硅相控开关电路。而在直流输入时，则用多谐振荡器控制的开关电路。开关型恒流源用于输出容量大，但对恒流源性能要求不高的场合，例如用作蓄电池的恒流充电器。

（3）组合调整型恒流源

在连续调整型恒流源闭环电路中，当负载电阻很小甚至短路时，输入电源电压全部加到调整管的集-射极，耗散功率很大。所以，这种电路的恒流性能虽好，但输出容量不能很大。对于开关调整型恒流源，因其调整管工作在开关状态，效率明显提高，但输出纹波较大。为了克服上述矛盾，可以采用组合调整型恒流源，即在开关调整稳压电路后紧接连续调整恒流电路。

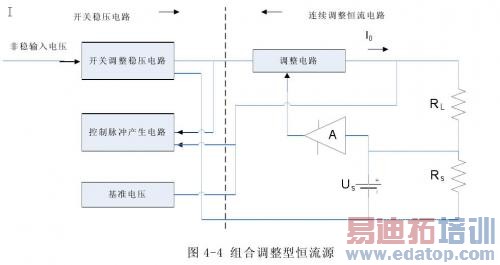

这样一来，开关电路输出的脉冲纹波经后接的连续调整电路的调整后，最终输出的电流就十分稳定，其结构方框图如图4-4所示
