电力变压器直流电阻的快速测量方法----恒流源的设计与试验(二)

4.5.3采样电阻的选择

用集成稳压器构成恒流源时，由于采样电阻串联在主回路内，因而采样电阻自阻值的精度、功率容量、温度系数、时效变化等，对恒流性能有至关重要的影响。因此，通常的碳膜电阻不宜采用，而应选择精密金属膜电阻或精密线绕电阻。大电流输出时，最好采用温度系数更小的锰铜丝线绕电阻。由于此时的采样电阻值很小，只有零点几欧到几欧，因此必须用电流接头和电压接头分开的标准电阻。另外，连接线的长短粗细、焊接的质量、调节机构的接触电阻和稳定性也将直接影响采样值，应予以充分注意。为了避免采样电阻发热造成的不稳定，电阻功率要有一定的富裕量，必要时还应采取散热和恒温措施。

连续可调问题：根据恒流源输出电流的一般表达式I_H=U_R/Us可见，为得到输出电流可调的恒流源，或改变基准电压R_U，或改变采样电阻Rs.然而大多数集成稳压器的基准电压都是固定的，因此只有改变采样电阻。对于电流可调范围不大的恒流源，输出微调可采用精密多圈电位器。调节范围大时，则用多个电阻经转换开关改变量程。需要注意的是，开关的接触电阻必须很小，最好采用同一批号的电阻。

顺便指出，上述通过改变采样电阻调节输出电流的方法有许多问题：

（1）电阻串联在主回路内，而采样调节机构不可能十分稳定，因而直接影响到输出电流的稳定性；

（2）为了减少功耗，Rs值取小一些好，所以调节范围不可能很宽；

（3）除非设置负电源，否则不可能从零起调；

（4）对于高精度恒流源，几乎不可能改变作为标准的采样电阻。因此，对于大电流精密恒流源，最好采用基准电压的采样电阻。

4.5.4调整管的选择

用集成稳压器构成的恒流源，其最大电流和最高电压值受制于所用集成稳压器的极限值。当实际应用要求更大的电流和电压时，就要外加调整管。由于固定稳压器和可调稳压器的内部电路和引出方法不同，所以外接调整管的接法也不一样。

另外，调整管的最大值也必须满足下列条件：

对于中高压小电流恒流源，或宽范围的可调恒流源，还必须考虑调整管漏电流的影响，要选择Iceo尽可能小的管子。如果漏电流大于输出电流的下限值，则完全破坏了恒流源的工作状态。

4.6恒流源的设计和试验

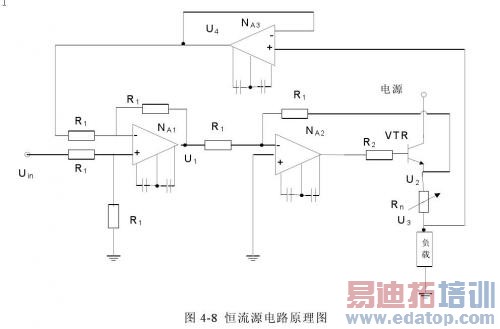

4.6.1恒流源的设计基本原理通过上述恒流源的原理分析和各类恒流源的比较，根据实际情况，对应电力变压器直流电阻测试仪的要求，对恒流源进行了设计。在电源部分，把220V交流电，经稳压器降压、整流滤波，作为恒流源器件所用的电源。其基本原理如4-8图：
