用示波器执行pass/fail测试

你用过数字示波器中的通过/失败测试（pass/fail testing）功能吗？如果你需要对小批量设备开展重复性测试，这是一个很好的工具。你也可以在自动测试环境中使用pass/fail测试。用示波器做这种测试通常都要比将整个波形传送给计算机然后离线处理快得多。

许多今天的台式示波器都可提供多个级别的测试标准。这些测试标准被分成两大类：模板或样板测试和参数极限测试。模板测试是将捕获到的波形与用户定义的模板进行比较。参数极限测试基于的是波形测量的值，比如幅度或频率。在每个类别中，你都可以选择合适的逻辑操作来定义波形是否通过。对一个实际波形进行pass/fail测试是最好的解释途径。

本例将使用超声波传感器作为待测设备。该设备会产生一个时长约为600μs的40kHz脉冲串，并且该脉冲串呈现指数形式的上升和衰减。这里举一个很简单的测试例子，即创建一个围绕波形的简单容差模板，然后测试波形是否在这个模板之内。本文所用示波器的pass/fail测试支持多达8个测试条件。每个测试条件被称为Qn，可以单独设置为模板测试或参数极限测试。

图1显示了用测试条件Q1创建的容差模板和波形。容差模板是通过设置用户输入的水平和垂直测试限值创建的。示波器供应商也提供相关的模板创建工具，但不是直接在波形基础上创建。模板可以通过加载模板（Load Mask）功能导入示波器。

如果波形的所有点都在模板内，Q1测试条件就为真。测试条件的其它选择是，如果所有点在模板外边为真，如果有任意点在模板内为真，或有任意点在模板外为真。

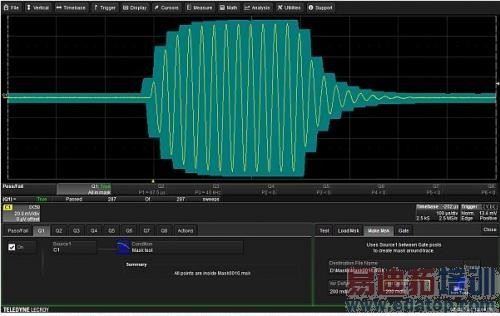

图1：可以围绕待测设备的输出波形建立一个容差模板。模板极限值在垂直和水平方向距波形上每个点都有0.2格远。

这个测试告诉我们波形完全在模板内。但如果波形幅度太小但仍位于模板内怎么办。我们可以增加一个波形的峰峰幅度测试，确保它具有最小的幅值。如图2所示，测试Q2的测试标准是与峰峰幅度进行参数比较，看是否超过130mV.

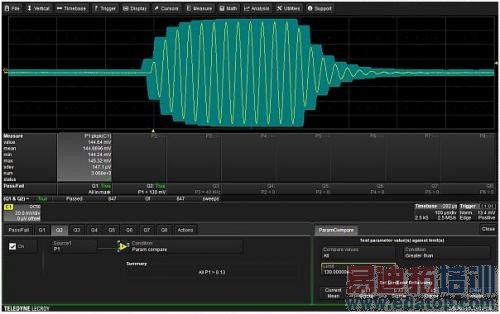

图2：第二个测试条件验证波形的峰峰电压必须超过130mV.
