如何测量全球最快的功率开关
测量开关性能
这里使用的示波器为带有Teledyne LeCroy PP066传输线探头的Keysight 90000-X系列33 GHz示波器。示波器与探头通过50 GHz Huber+Suhner Sucoflex-100电缆连接。该设置的上升时间使用20ps快沿脉冲来记录,结果如图2显示。为了确保测量有效,用于进行这些测量的示波器和探头的上升时间要比上述的最低值快得多,因此可实现"完美测量"。

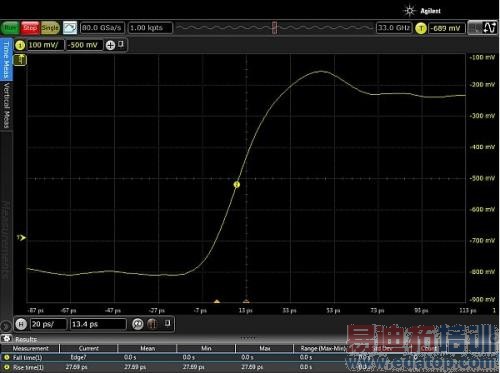

图2:使用配有Huber Suhner Sucoflex 100 50GHz电缆和Teledyne Lecroy PP066传输线探头的33GHz Keysight Infiniium 90000-X示波器,测量得到的边沿脉冲上升时间约为20ps.测量结果显示,测试设置的上升时间小于27.69ps,其中包括20ps脉冲上升时间。
得到的27.69ps上升时间包括20ps的脉冲上升时间,可使用和方根法减去它来确定示波器、探头和电缆的上升时间。在减去脉冲沿的情况下,可以完全确定设备上升时间小于27.69ps,因此我们可以用其进行保守估计。
根据此前的计算,并使用仪器上升时间27.69ps的保守估计,我们可以在K%范围内测量半桥的上升时间。
测量设置能够以0.5%的精度测量276ps,以0.1%的精度测量619ps.完整的仪器设置如图3所示。

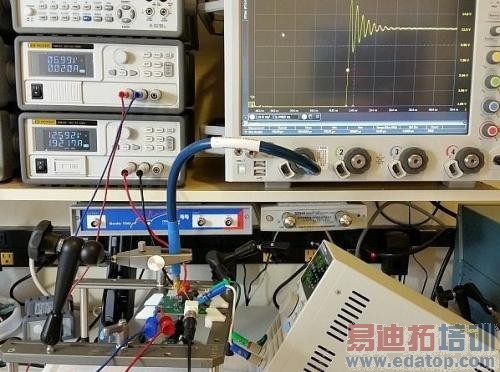

图3:用于DC/DC转换器的完整仪器设置展示。测试板输入电压调节至12V,栅极驱动调节器供电电压为7V.右下方显示了负载,Keysight 90000-X示波器、Teledyne Lecroy PP066传输线探头和Huber Suhner Sucoflex 100电缆等也都可以在图上看见。
测得的性能
图4显示了输出电压约为1V和负载电流为20.0A时DC-DC转换器的上升时间。测量是在测试板输入电压为5V和12V的情况下进行的。

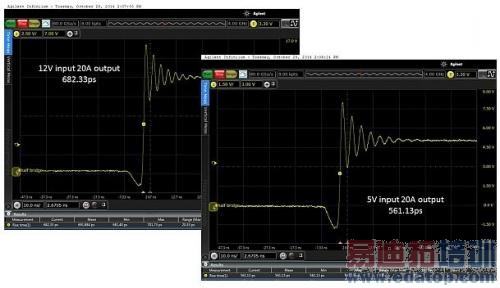

图4:输入电压为5V和12V时,在测试板上测得的上升时间分别为682.33ps和561.13ps.DC/DC转换器的工作负载为20.0A.
测得的上升时间如图5所示。单独测量半桥时,也是在输入电压为5V和12V下进行的。

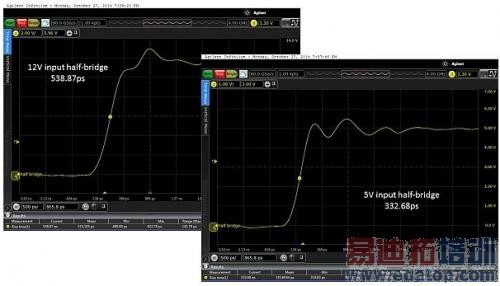

图5:当输入电压为12V和5V时,所测得的上升时间分别为538.87ps和332.68ps.这只是半桥的,因此无负载。
按照此前的计算,在探头和示波器的上升时间为27.69ps及测得的最快上升时间为332.68ps的条件下,所有四项测量结果都在0.5%精度范围内。结果显示在表1中。
表1,测试结果概述
