基于TPS2491的热插拔保护电路设计
录入：edatop.com 点击：
2应用实例设计
2.1 TPS2491功能结构
TPS2491是TI推出的一款正高压热插拔控制器，支持9—80 V正压系统，适用于保护新兴正高压分布式电源系统，如12 V、24 V与48 V服务器背板、存储域网络、医疗系统、插入模块以及无线基站等。TPS2491的可编程电源与电流限制功能有助于确保外部MOSFET在适当的电压、电流与时间条件下始终保持在其安全工作区（SOA）范围内进行工作。在正常工作期间，外部MOSFET可在最大的栅源电压下工作，以尽可能降低通道电阻。在进行启动及出现短路的情况下，可对栅极-源极电压进行调制，以便提供已定义的启动时间，避免损坏外部MOSFET，TPS2491功能框图如图2所示。

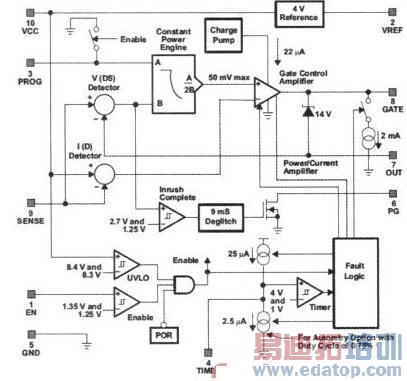

图2 TPS2491功能框图
