DC-DC模块的电源纹波指标是一项很重要的参数。干净的电源是数字电路稳定工作的前提，也是模拟器件的各项参数的重要保障。
为了确定我们的电源干净，必须对DC-DC模块的输出纹波进行测量。但很多人测量得到的纹波值动辄上百mV，甚至几百mV，远远比器件手册提供的最大纹波值大，这主要是测量方法的不正确造成的。
1 正确的测量方法
1、 限制示波器带宽为20MHz(大多中低端示波器档位限制在20MHz，高端产品还有200MHz带宽限制的选择)，目的是避免数字电路的高频噪声影响纹波测量，尽量保证测量的准确性;
2、 设置耦合方式为交流耦合，方便测量(以更小档位来仔细观测纹波，不关心直流电平);
3、 保证探头接地尽量短(测量纹波动辄上百mV的主要原因就是接地线太长)，尽量使用探头自带的原装测试短针。如果没有测试短针，可以拆除探头的接地线和外壳，露出探头地壳，自制接地线缠绕在探头地壳上，保证接地线长度小于1cm;
4、 示波器地悬空，只通过探头地与测试信号的参考点共地，不要通过其他方式与测试设备共地(这样会给纹波测量引入很大的地噪声)。例如：当示波器和其他仪器共插线板时，其他仪器的开关可能通过接地线给测试带来噪声干扰。

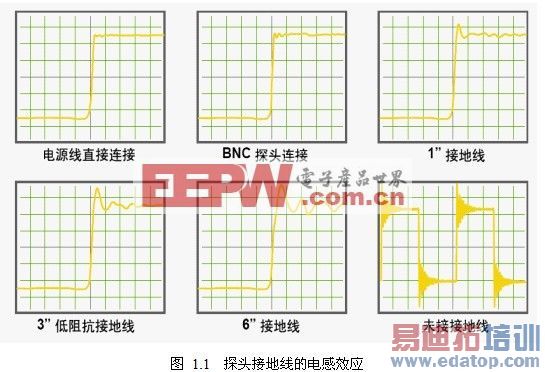

其中第3条是关键中的关键。接地线过长，其电感效应将给测量系统引入额外的噪声，下图为证：
2 对仪器的要求
² 示波器参数要求：
支持带宽限制功能：一般示波器都支持20MHz带宽限制，如：SDS1102CM。
² 探头要求：
为了使接地线尽量短，尽量使用探头的原装测试短针，若无原装测试短针，则须自制短接地线：去除探头接地线套，用金属丝自行绕制接地短线，推荐五类线中铜丝，强度适中(还是有些偏软，有更好的请推荐)。其他候选有焊锡丝、刻刀。
选择1X无衰减档位，一般无源探头在1X档位时，其带宽限制在6MHz/10MHz带宽，如此在前端可有效滤除高频噪声的干扰，减小纹波测量影响。
3 真正的纹波应该是什么样子?
以下各图可以让大家对纹波的相貌大概有个感性认识。被测DC-DC模块输出3.3V与1.9V两路。
