基于PCIe总线的超高速信号采集卡的设计
录入：edatop.com 点击：

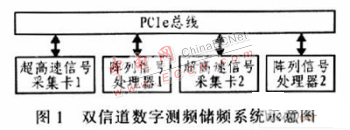

在雷达对抗系统中，需要对于雷达信号进行实时测频，并可以对感兴趣的信号进行储频，为假目标欺骗干扰或压制干扰提供测频结果和储频数据。而数字测频是当今发展最快的测频技术之一。数字测频、储频的关键技术之一即是超高速、高精度、不间断的信号采集技术。采样速率和精度的不断提高，使得数据传输和存储越来越成为数据采集系统的技术瓶颈。目前大部分高性能数据采集卡都是基于PCI、CPCI、VME等总线，最高持续传输速率难以超过400 MB／s，因此大多数采集卡采用采集和存储分时工作的模式，即在板内设有一定容量的存储器，当存储器存储数据到一定量时，停止采集而开始上传数据，上传完毕后再重新启动采集，不断循环，文献也提出采集传输的流水工作模式，提高采集的效率。这些工作方式虽然也能满足大部分数据采集的要求，但是在信号非常密集的环境中，交替工作模式将导致侦察截获概率降低，带来干扰的效能下降,于上述原因，本文论述了一种基于PCIe总线的数据采集卡，该采集卡不但可以达到800 MHz／s采样率、14 bit采样精度，还具有不间断采集、实时上传的能力(在测频只取其中8位分辨力，储频时取14位分辨力，根据系统的总数据量可编程)。该采集卡可以与高速信号处理器配合使用，构成信道化的数字测频、储频系统，双信道系统的组成示意图见图l。
1 系统总体设计

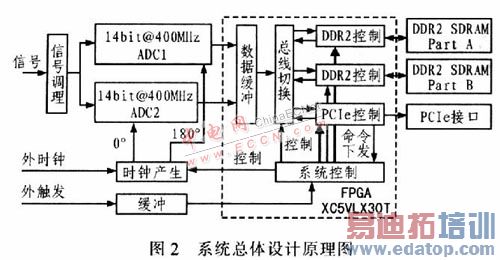

本采集卡的设计主要包括超高速A／D转换器模块、时钟产生模块、大容量存储器模块和基于FPGA的控制模块。如图2所示，待采集的模拟信号经过信号调理放大到合适的电平范围，送入到两片工作于交叉采样模式的A／D转换器，转化后数字信号直接送至FPGA控制器，在FPGA内部实现信号电平转换数据缓冲后，首先存储于A路动态存储器中，当A路存储器存满后，数据立即转存于B路存储器，同时启动数据上传操作，将A路存储器的数据通过DMA方式上传至主机存储或传输到信号处理板中,当B路存储器存满后，数据存储立即切换至A路存储器，同时也启动B路存储器的上传操作，如此反复循环。由于PCIe接口传输速率大于信号采集速率，因此可以保证数据的不丢失。
2 双路高速高精度A／D转换器设计
高速A／D转换器模块是采集卡工作的最前端，它的设计优劣将决定着采集卡的性能指标。其中信号调理部分的功能就是在保证待测信号不失真的前提下，对输入的信号进行低噪声放大、滤波等处理。由于待采集的信号为高频信号，需要进行阻抗匹配和前置放大，可以选用低失真的有源放大器或射频变压器。有源放大器的优点是输入动态范围大，在一定带宽内增益可调，缺点是有源设计会引入一定噪声,射频变压器的优点是无源设计、带宽相对高，缺点是增益固定不可调，输入信号的幅度受到限制，并且给系统带来插入损耗。综合考虑系统设计指标要求，本系统选用TI公司的THS4509放大器作为信号调理器件，该运放具有非常好的宽带特性，增益设置为10 dB时，-3 dB带宽达l900 MH-z，单电源供电以及输出共模电压可调的特性使得THS4509非常适合于高性能的信号采集系统中,考虑到目前市场上难以得到单片A／D转换器可以达到800 MHz／s采样率和14 bit分辨率的设计指标，因此采用了两片ADS5474作为本采集卡的A／D转换器，该A／D转换器的最高采样率为400MHz／s，14 bit的分辨率，-3 dB带宽达l 400 MHz，LVDS电平的信号输出可以直接连接至FPGA处理器，方便了系统设计，两片ADS5474 工作于交叉采样模式，达到了等效于800 MHz／s的采样效果。
信号采集是连续的，而数据的上传是由主机软件通过DMA方式间断获取，因此需要设计大容量的存储器以缓存数据，同时为了达到不间断采集目的，设计了两块存储区采用乒乓缓存的工作方式，即一块存储区用于缓存A／D转换器高速数据时，另一块存储区用于将先前已存储的数据上传。大容量内存采用Micron公司的内存模块MT4HTF3264HY-53E，该内存模块容量256 MB，数据总线宽度64 bit，采用SODIMM封装形式，数据访问带宽最高可达4．3 GB／s，远超出本系统的需求。
当采集卡工作于最高采样率800 MHz／s、14 bit分辨率时，转换的数据率将会达到1．6 GB／s，给后续的数据传输带来非常大的压力。常用的总线如PCI，PXI等已经满足不了如此高的速率要求，本系统采用了8通道的PCIe总线来实现高速数据传输，每通道运行速率2．5 Gb／-s，采用8b／10b编解码方式工作，可以得到总数据带宽约2 GB／s，达到实时传输数据的要求。
3 基于IPCORE的PCIe控制接口设计

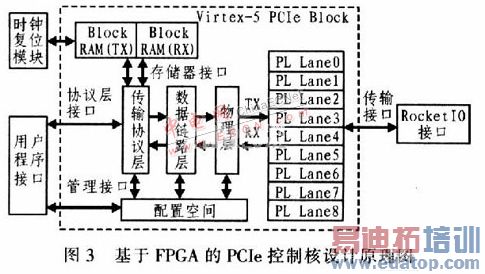

PCIe接口控制电路是本采集卡的关键模块，通过PCIe控制核完成主机与采集卡的数据交互。PCIe拥有多种组件类型，每一类型均采用了复杂的系统级折衷方案，以满足严格的设计目标。为了能加快产品研发进度，本设计采用Xilinx公司的Logicore IP for PCI Express来设计PCIe高性能互连设计接口，该IP核占用FPGA资源少、功耗低，包含有物理层、数据链路层、传输协议层和配置空间。如图3所示，层与层之间有明确的分工，相比PCI总线不分层的协议描述更加抽象，传输协议层与数据链路层负责将采集到的数据按批次组包，包在层与层之间传递时会附加对应的校验和帧信息。PCIe标准使用应答重传机制，在数据链路层包括相应的应答延迟和重传延迟定时器，这两个定时器收到串行解串模块与传输介质延迟的影响比较大，太小的重传延迟往往会造成不必要的重传，从而显著降低性能，因此在不同的采集环境下需要进行针对性的调整。设计中这两个定时器的值可以通过软件界面进行配置修改，通过驱动软件来动态修正两个定时器以达到采集传输性能的最优化。
4 系统采集时序控制

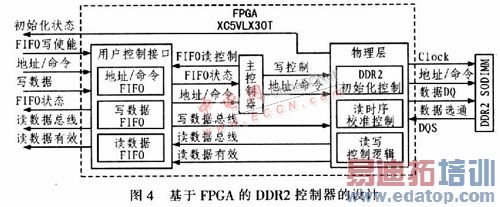

系统控制模块完成采集数据上传、主机命令的下发和执行：系统控制采用有限状态机的控制方式，如图5所示。当系统上电后控制器默认进入初始化状态，完成默认参数的配置，包括采样频率、采样深度、触发方式、时钟源的选择、模拟输入的量程和耦合方式等，初始化执行完毕后进入空闲状态，等待接收主机命令和执行操作,当接收到启动采集的命令后，控制器首先将AD输入的数据总线挂接在内存A数据总线上，并启动内存A的DDR2控制器执行写操作,当内存A存储到软件设定的深度或存满时，切换AD输入的数据总线挂接在内存B数据总线上，启动内存B的DDR2控制器执行写入操作，同时通过DMA中断通知主机，等待主机上传内存A中的数据,如此反复循环工作，直到收到主机停止采集的命令再返回到空闲状态。
5 结束语

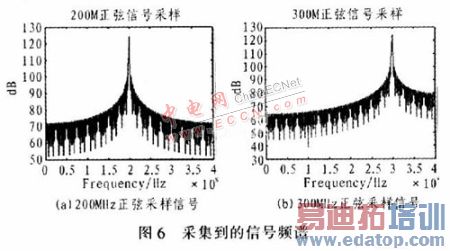

本文介绍了基于PCIe高速串行总线和FPGA控制器的超高速信号采集卡的设计技术，实现了不间断采样和连续传输等关键技术。采集到的信号频谱见图6。该采集卡已应用于某雷达侦察和干扰系统，取得了良好的效果，具有重要的实用价值。
