基于FPGA的超高频RFID读写器设计

射频识别技术(RFID)是利用射频方式进行远距离通信以达到物品识别目的，可用来追踪和管理几 乎所有物理对象。在工业自动化、商业自动化、交通运输控制管理、防伪等众多领域，甚至军事用途都具有广泛的应用前景，并且引起了广泛的关注。

1 引 言

RFID系统 一般包括读写器和电子标签(或称应答器)2个部分。RFID电子标签(Tag)由芯片与天线(Antenna)组成，每个标签具有惟一的电子编码。标签附在物体上以标识目标对象。RFID读写器(Reader)的主要任务是控制射频模块向标签发射读写信号，并接收标签的应答。对标签信息进行解码，并将信息 传输到主机以供处理。根据应用的不同，阅读器可以是手持式或固定式。本文重点介绍的就是读写器的开发。

EPC规范已经颁布第一代规 范。规范把标签细分为Class 0，Class 1，Class 2三种。其中Class 0和Class 1标签都是一次写入多次读取标签， Class 0标签只能由厂商写入信息，用户无法修改，因而又称为只读标签，主要用于供应链管理)Class 1则提供了更多的灵活性，信息可由用户写入 一次。

Class 0和Class 1标签采用不同的空中接口标准进行通信，因此两类标签不能互操作。Class 2标签具备多次写入能力，并增加了部分 存储 空间用于 存储 用户的附加数据。Class 2标签允许加入 安全 与访问控制、感知网络和Ad Hoc网络等功能支持。目前EPCglobal正在制定第 二代标签标准，即UHF Class l Generation 2(C1G2)。C1G2具有随时更新标签内容的能力，保证标签始终保存最新信息。 EPC规范l_0版本包括EPC Tag数据规范、Class 0(900 MHz)标签规范、C1ass 1(13.56 MHz)标签接口规范、 Class l(860～930 MHz)标签射频与逻辑通讯接口规范、物理标识语言(PhysICalMarkup Language，PML)。

本文重点介绍EPC Class 1读写器系统设计、数字部分设计及FPGA在数字实现上的应用。由于U 频段RFID技术的应用还处在早期的发展阶段，符合EPCClass 1 协议 的读写器在国内还没有相关产品面世。本文对相关开发有一定的参考价值。

2 EPC Class lb系统设计

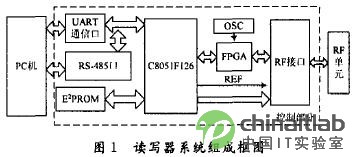

一个完整的RFID系统包括：读写器、天线、标签和PC机。读写器完成对标签(Tag)的读写操作。通过RS 232或RS 485总线完成PC机的命令接 收和EPC卡号的上传。图l是读写器的系统组成框图。读写器组成包括与PC机的串口通信部分、单片机和FPGA组成的数字部分、射频部分。RF单元实现和 标签的通信，数字部分完成对射频部分的控制、回波命令解析 PC机接收卡号实现上位机的控制。下面对各模块做简单介绍。

2.1 PC 端

RFID系统一般要将标签信息读取到计算机上，然后等待处理 用户通过PC机可以实现读写器控制，完成对标签的读写操作。读写器与PC机通信是基于RS 232总线，纠错算法是CRC—CCITT算法。

　　-图1-

2.2 射频模块

读写器对标签的读写是通过发送射频能量和对回波实现的。射频模一方面将数字模块送来的信息完成调制并发送。标签应答，射频模块接收回波信号将他解调成基带信号，送到数字模块。

2.3 数字模块

数字模块由单片机(cygnal C8O51F126)、存储器(24Cz56)，FPGA(xl SlOO)组成 单片机的功能有：

(1)实现与PC机通信，接收PC机命令，完成解析下传到FPGA

(2)将FPGA送来的EPC卡号加算CRC—CCITT校验上传PC机。择Xilinx公司ISE6.2，仿真软件为Modelsim 5.7。设计实现采取原理图和VHDL语言相结合的原则。顶层模块采用原理图设计，功能模块采用VHDL语言实现。

(3)解决多卡碰撞，实现多卡读取。由于FPGA实现多卡读取算法非常消耗FPGA资源，而且需要FPGA有大量的存储器资源存放读到的卡号，成本较高。而如果由PC机实现多卡读取算法，则读取速度很难提高。

(4)实现对射频模块的锁相环频率控制以及功率控制 读写器发射功率常需要调整，而且读写器有时需要在不同射频频率，甚至跳频下工作。单片机通过对射频模块的锁相环控制实现对射频频率和功率的控制。

单片机采用CYGNAL公司的C8051F126。内部有128 k的FLASH存储器和8 k的RAM，可以在5O MHz主频下工作。

FPGA 实现EPC Class l通信 协议 ，接收单片机控制命令，将命令按照 协议 标准编码送到射频模块调制并发送，然后解调并接收射频模块送来的回波基带信号， 将得到的标签信息发送给单片机。FPGA实现的EPC Class l命令的基本命令包括scrollid，scrollallid，PINged， quiet，talk，kill;编程命令programid，verifyid，LOCkid，eraseid 这些命令包括命令的发送和回波的解析。 根据发送命令不同，

对应的发送命令格式也不相同，分为2类。回波信号格式也根据命令的不同分为2类。下面介绍FPGA实现的EPC Class 1协议。

3 FPGA实现的信号调制解调

3.1 FPGA 器件及开发平台

FPGA 选择Xilinx公司的SPART II XC2S100规模为1O万门，系统时钟选择40 MHz，满足要求。开发软件选择Xilinx公司ISE6. 2，仿真软件为Modelsim 5.7。设计实现采取原理图和VHDL语言相结合的原则。顶层模块采用原理图设计，功能模块采用VHDL语言实现。

3.2 结构框图

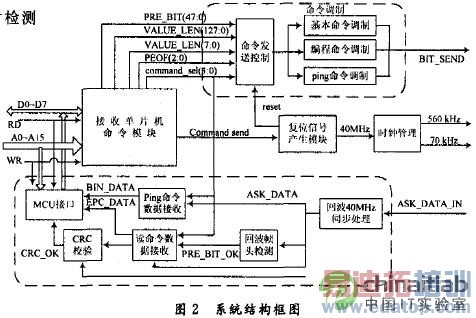

从系统的结构图可以看出FPGA实现的调制解调部分包括：单片机接口(单片机的命令接收模块、向单片机发送数据模块)、复位信号产生模块、命令调制模块、命令接收模块。

　　-图2-

单片机向FPGA发送数据采用对地址操作方式，单片机对FPGA读取数据采用查询方式。FPGA整个工作过程：FPGA接收单片机控制命令，接收单片机命令 模块将所收到的命令赋值给相应寄存器，同时复位信号产生模块根据单片机发送的命令产生复位信号(单片机写FPGA过程即为复位)。命令调制模块根据单片机 送来的命令以及相应控制字，输出相应的调制信号(bit— sent)输出到射频模块。接收模块始终在检测回波数据，当检测到回波数据的帧头有效时通知读 命令数据接收模块接收数据。同时将接收到的数据送CRC校验模块校验，数据接收完成，CRC校验也即完成，CRC校验模块校验成功即产生CRCOK= l 表示读卡号成功，单片机查询到此位为高时通过MCU接口模块读卡号和CRC。在PINg命令时，Ping命令接收模块判断命令发送模块此时发送的命 令类型。如果为Ping命令时，则接收数据，将接收的各槽数据及状态信息放在BIN DATA寄存器中。

3.3 关键功能模块

(1)命令调制模块

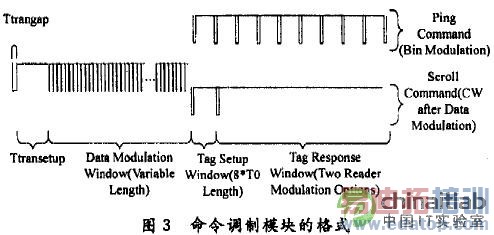

命令调制模块发送的命令必须符合EPC规范对信息编码要求以及命令格式要求。信息编码占空比为1/8时钟表示“0”，占空比为3/8时钟表示“l”。命令格 式要求如图3所示，根据EPC规范，可以将命令格式分为3种，分别为ping命令格式、写卡(program)命令格式、读卡(scrolLED)命令格 式，具体命令格式参照文献[1]。命令调制模块实现3种命令格式的调制。命令调制模块设计采用。

　　-图3-

(2)Ping命令接收模块

回波编码和发送编码方式不同，Ping命令和scrollid命令回波编码用“1010”表示 l ，用“l100”表示 0。接收数据模块必须将回波调制 信号解调成～0， 1 信号。Ping命令是基本多卡操作命令。如图3所示，Ping命令的标签应答是在8个槽(bin)中应答，对应着不同的8组标签。 这样一次Ping命令可以判断8组标签。提高了多卡效率.每一个槽(bin)信息用2个寄存器表示，BIN0(1：O)表示卡的状态信息：有卡、

无卡、多 卡。BIN(7：O)表示槽的数据。单片机根据槽状态信息决定是否读取槽数据.

(3)scollid命令数据接收模块

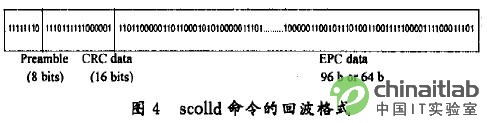

scrollid以及scrollallid，verifyid命令的回波格式相同，接收方式相同.回波格式如图4所示

　　-图4-

一帧完整回波包括帧头(F7H)，16位CRC，96位或64位EPC DATA。接收模块采用检测帧头的方式，通过一个32位移位寄存器(1 b数据由4 个状态信息表示)检测帧头，帧头有效则读数据模块解调回波数据，解调数据存储在EPC DATA寄存器中。同时将检测到的bits送到CRC校验。

(4)CRC校验模块

CRC模块对数据接收模块检测到的数据按照CRC—CCITT算法校验，校验通过则产生CRC OK=”1”。单片机根据此状态读取EPC DATA。CRC—CCITT算法实现采用串行方式。程序非常简单，而且节省FPGA资源。

节选代码如下：

xOr_flag_en： process(elk)begin

if elk== ‘0’ and elk event then

if en ==’l’ then

if crc_bur(15)== ‘1’ then

crc bur< = (crc bur(14 downto O)&data_in)

xor”OOO1OOOOOO1OOOO1”：

xor_flag<= ‘l’

else erc_buf <=crc_buf(14 downto O)&data_in ：

xor_flag< = ‘0’;

end if;

else crc_buf< =”111ll111111llll1”;

endif;

endif;

end prOcess

4 结语

FPGA实现了对EPC Classl 96位和64位卡的读写操作命令，读写成功率非常高，能实现8 m距离的正常读，多卡读取速度快。读写器和标签的读写速率为上行70 kb/s，下行140 kb/s。此读写器也已经在批量生产，投放市场。

在读写器设计过程中仍有几方面问题需要进一步改善。一是PINg命令回波没有CRC校验，所以Ping命令的回波检测成功率不够高，影响多卡速度;另一方 面，当回波信号信噪比不高时，接收成功率下降速度很快。同时，在读写器设计过程中发现EPC标签的一些问题。其中突出的是，调试发现96位标签在应答时存 在累积周期差，不能和读写器的时钟同步。标签锁相环不够准确，给读写器的设计带来不小难度。
