RFID技术原理分析

射频识别(RFID)技术利用无线射频方式在阅读器和射频卡之间进行非接触双向数据传输，以达到目标识别和数据交换的目的。与传统的条型码、磁卡及IC卡相比，射频卡具有非接触、阅读速度快、无磨损、不受环境影响、寿命长、便于使用的特点和具有防冲突功能，能同时处理多张卡片。在国外，射频识别技术已被广泛应用于工业自动化、商业自动化、交通运输控制管理等众多领域。

系统组成和工作原理

最基本的RFID系统由三部分组成：
1. 标签(Tag，即射频卡)：由耦合元件及芯片组成，标签含有内置天线，用于和射频天线间进行通信。
2. 阅读器：读取(在读写卡中还可以写入)标签信息的设备。
3. 天线：在标签和读取器间传递射频信号。

有些系统还通过阅读器的RS232或RS485接口与外部计算机(上位机主系统)连接，进行数据交换。

系统的基本工作流程是：阅读器通过发射天线发送一定频率的射频信号，当射频卡进入发射天线工作区域时产生感应电流，射频卡获得能量被激活；射频卡将自身编码等信息通过卡内置发送天线发送出去；系统接收天线接收到从射频卡发送来的载波信号，经天线调节器传送到阅读器，阅读器对接收的信号进行解调和解码然后送到后台主系统进行相关处理；主系统根据逻辑运算判断该卡的合法性，针对不同的设定做出相应的处理和控制，发出指令信号控制执行机构动作.

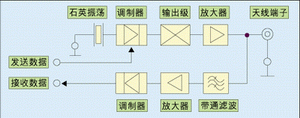

在耦合方式(电感-电磁)、通信流程(FDX、HDX、SEQ)、从射频卡到阅读器的数据传输方法(负载调制、反向散射、高次谐波)以及频率范围等方面，不同的非接触传输方法有根本的区别，但所有的阅读器在功能原理上，以及由此决定的设计构造上都很相似，所有阅读器均可简化为高频接口和控制单元两个基本模块。高频接口包含发送器和接收器，其功能包括：产生高频发射功率以启动射频卡并提供能量；对发射信号进行调制，用于将数据传送给射频卡；接收并解调来自射频卡的高频信号。不同射频识别系统的高频接口设计具有一些差异，电感耦合系统的高频接口原理图如图1所示。

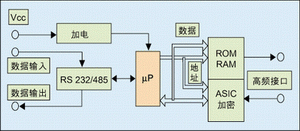

阅读器的控制单元的功能包括：与应用系统软件进行通信，并执行应用系统软件发来的命令；控制与射频卡的通信过程(主-从原则)；信号的编解码。对一些特殊的系统还有执行反碰撞算法，对射频卡与阅读器间要传送的数据进行加密和解密，以及进行射频卡和阅读器间的身份验证等附加功能。

射频识别系统的读写距离是一个很关键的参数。目前，长距离射频识别系统的价格还很贵，因此寻找提高其读写距离的方法很重要。影响射频卡读写距离的因素包括天线工作频率、阅读器的RF输出功率、阅读器的接收灵敏度、射频卡的功耗、天线及谐振电路的Q值、天线方向、阅读器和射频卡的耦合度，以及射频卡本身获得的能量及发送信息的能量等。大多数系统的读取距离和写入距离是不同的，写入距离大约是读取距离的40%～80%。

射频卡的标准及分类

目前生产RFID产品的很多公司都采用自己的标准，国际上还没有统一的标准。目前，可供射频卡使用的几种标准有ISO10536、ISO14443、ISO15693和ISO18OOO。应用最多的是ISO14443和ISO15693，这两个标准都由物理特性、射频功率和信号接口、初始化和反碰撞以及传输协议四部分组成。

按照不同得方式，射频卡有以下几种分类：

1. 按供电方式分为有源卡和无源卡。有源是指卡内有电池提供电源，其作用距离较远，但寿命有限、体积较大、成本高，且不适合在恶劣环境下工作；无源卡内无电池，它利用波束供电技术将接收到的射频能量转化为直流电源为卡内电路供电，其作用距离相对有源卡短，但寿命长且对工作环境要求不高。

2. 按载波频率分为低频射频卡、中频射频卡和高频射频卡。低频射频卡主要有125kHz和134.2kHz两种，中频射频卡频率主要为13.56MHz，高频射频卡主要为433MHz、915MHz、2.45GHz、5.8GHz等。低频系统主要用于短距离、低成本的应用中，如多数的门禁控制、校园卡、动物监管、货物跟踪等。中频系统用于门禁控制和需传送大量数据的应用系统；高频系统应用于需要较长的读写距离和高读写速度的场合，其天线波束方向较窄且价格较高，在火车监控、高速公路收费等系统中应用。

3. 按调制方式的不同可分为主动式和被动式。主动式射频卡用自身的射频能量主动地发送数据给读写器；被动式射频卡使用调制散射方式发射数据，它必须利用读写器的载波来调制自己的信号，该类技术适合用在门禁或交通应用中，因为读写器可以确保只激活一定范围之内的射频卡。在有障碍物的情况下，用调制散射方式，读写器的能量必须来去穿过障碍物两次。而主动方式的射频卡发射的信号仅穿过障碍物一次，因此主动方式工作的射频卡主要用于有障碍物的应用中，距离更远(可达30米)。

4. 按作用距离可分为密耦合卡(作用距离小于1厘米)、近耦合卡(作用距离小于15厘米)、疏耦合卡(作用距离约1米)和远距离卡(作用距离从1米到10米，甚至更远)。

5. 按芯片分为只读卡、读写卡和CPU卡。
