基于ARM的多标签多协议RFID读写器设计

引言

随着现代信息技术和超大规模集成电路的发展，RFID技术在服务领域、货物销售与后勤分配、商业部门、生产企业和材料流通领域得到了越来越广泛的应用。射频识别技术的基本原理是利用射频信号和空间耦合(电感耦合或电磁耦合)或雷达反射的传输特性，实现对被识别物体的自动识别。

RFID系统不局限于视线，识别距离远。射频识别卡具有可读写能力，可携带大量数据，可工作在潮湿、干燥等恶劣环境下，同时具有难以伪造和智能性较高等优点。与此同时，不同的射频标签编码规则、不同的空中接口协议、大量而复杂的RFID数据如何处理等问题严重阻碍了RFID技术发挥其巨大作用。基于这种现状，本文结合防碰撞算法提出了嵌入式平台下的RFID读写器设计方案。

1 RFID系统结构原理

无线射频识别技术是一种非接触的自动识别技术，常称为感应式电子晶片或近接卡、感应卡、非接触卡、电子标签、电子条码等。完整的RFID阅读系统是由读写器(Reacler)、应答器(Transponder)、天线(Antenna)三部分组成。其动作原理为Reader通过Antenna发射特定频率的无线电波能量给Transponder，用以驱动Transponder电路将内部IDCode送出，此时ReaGler便接收此IDCode。由于此IDCode的唯一性，所以RFID读写器可以实现对物体或商品的自动识别。RFID系统框图如图1所示。系统由中间件、读写器、应答器等部分组成。

射频识别系统的基本工作方式分为全双工(FullDuplex)和半双工(HalfDuplex)。无论是哪种工作方式，其信息的发送都包括编码、调制、信道传输三个步骤。对于数字通信来说，编码和调制方式的选择显得尤为重要。

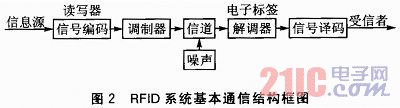

读写器与电子标签之间的数据传输需要3个主要的功能块，RFID系统基本通信结构框图如图2所示。
