基于Intel R1000 的超高频 RFID 读写器设计

0 引 言

RFID技术是一种非接触的自动识别技术，通过无线射频的方式进行非接触双向数据通信，对目标加以识别并获取相关数据。RFID系统通常主要由电子标签、读写器、天线3部分组成。读写器对电子标签进行操作，并将所获得的电子标签信息反馈给PC机。射频识别技术以其独特的优势，逐渐被广泛应用于生产、物流、交通运输、防伪、跟踪及军事等方面。按工作频段不同，RFID系统可以分为低频、高频、超高频和微波等几类。目前，大多数RFID系统为低频和高频系统，但超高频频段的RFID系统具有操作距离远，通信速度快，成本低，尺寸小等优点，更适合未来物流、供应链领域的应用。尽管目前，RFID超高频技术的发展已比较成熟，也已经有了一些标准，标签的价格也有所下降；但RFID超高频读写器却有变得更大，更复杂和更昂贵的趋势，其消耗能量将更多，制造元件达数百个之多。然而，这里的设计采用高度集成的R1000，可以解决上述问题，既可降低芯片设计中的复杂性和生产成本，又能使制造商制造出体积更小，更有创新性的读写器，从而开拓新的RFID应用领域。

1 读写器硬件结构设计

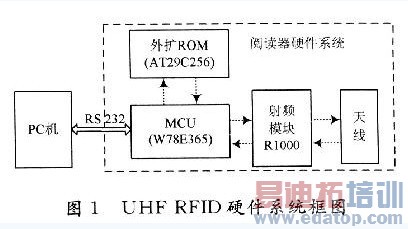

该设计选用W78E465作为主控模块，IntelR1000收发器作为射频模块。该设计可以作为手持终端，并用RS 232串行通信模块和电平转换接口MAX232与上位机相连。系统硬件原理见图1.

1.1 主控模块

W78E365是具有带ISP功能的FLASH EPROM的低功耗8位微控制器，可用于固件升级。它的指令集与标准8052指令集完全兼容。W78E365包含64 KB的主ROM，4 KB的辅助FLASH EPROM，256 B片内RAM；4个8位双向、可位寻址的I／0口；一个附加的4位I／O口P4；3个16位定时／计数器及1个串行口。这些外围设备都由有9个中断源和4级中断能力的中断系统支持。为了方便用户进行编程和验证，W78E365内含的ROM允许电编程和电读写。一旦代码确定后，用户就可以对代码进行保护。

W78E365内部ROM仅64 KB，内存太小，故采用AT29C256作为外扩ROM.线路连接见图2.

1.2 收发模块

射频模块采用Intel R1000收发器。R1000内包含了一个能源扩大器，使得它可以在近距离或者2 m内对标签进行编码和阅读，而具体距离由读写器所使用的天线决定。有了额外的外部能源扩大器，使用R1000读写器的读写范围可以达到10 m.R1000必须与单独的微处理器连接，这个微处理器可以把由R1000数字信息处理器产生的原始数据转换成EPc或者18000-6c格式的代码，其工作频率为860～960 MHz，共有56个引脚，采用0.18μmSiGe BiCMOs先进工艺，体积仅为8 mm×8 mm，功耗只有1.5 w左右，具有很高的集成度。

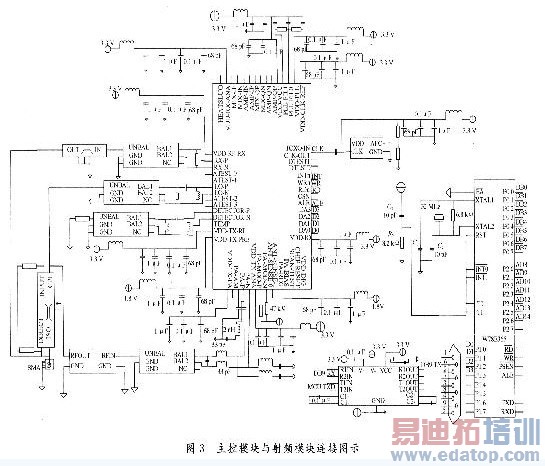

R1000与W78E365的连接见图3.射频信号经天线进入电桥，输出信号被分为两路，一路信号经过带通滤波器和不平衡到平衡的转换进入R1000的射频输入口。另一路信号经不平衡到平衡的转换进人R1000的本振输入口。这两路信号在R1000内部经过解调和模／数转换等一系列操作后，将所得的数字信息送给W78E365.W78E365对收到的信号经解码和校验，将所得信息送往上位机，并将其对R1000的命令编码和加密后发送给R1000.这些命令在R1000内部经过调制和PA，再经过平衡到不平衡的转换和滤波，由天线发射出去。数字模块中的时钟驱动来自于外部TCXO产生的24 MHz参考频率。系统中通过∑-△DACS的信号频率为24 MHz；通过∑-△ADCS的信号频率为48 MHz.

R1000内部集成了接收器和发射器。实质上，接收器是一个零中频接收机。下变频后，直流的大部分被复位，由交流耦合电容器滤除。模拟中频滤波器提供粗略的频道选择。它具有可编程带宽满足大范围的数字通过率。该滤波器可以配置成两个实际的低通滤波器，也可以配置成复杂的单相带通滤波器。经滤波后，I，Q信号被数／模转换器转换成数字信号。滤波器中自动中频增益的升高会降低模／数转换器的动态范围。

R1000中，发射器支持同相正交矢量调制和极化调制。前者，用于SSB-ASK调制和反相幅移键控调制；后者，用于DSB-ASK.在这两种调制方式下，数字模块产生的信号，经过∑一△数／模转换器和重建滤波器转换成模拟信号。

在SSB-ASK调制方式下，基带编码信号经希尔伯特滤波器产生复合的同相信号I和正交信号Q，经∑-△数／模转换器将I，Q数字信号转换成模拟信号，进入模拟模块，该模拟信号经天线发射出去。在PR-ASK调制方式下，用混频器将信号反相弥补AM部分的时延，反相时延控制有一个可编程时延，使极化调制的相位与幅度之问的时间错误趋于最小值。在DSB-ASK调制方式下，基带编码和脉冲信号同样也经过希尔伯特滤波器产生一个复合的I，Q信号。所不同的是脉冲成型信号预先进行了扭曲，这样可以补偿调幅传递函数中的非线性。这个经过预先扭曲的调幅控制信号经过∑-△数／模转换器转换成模拟信号，最后通过天线发射出去。

基于功率要求和调制方式的不同，R1000有全功率非线性，低功率非线性和线性3种发射模式。在DSB-ASK调制模式下。R1000采用全功率非线性发射模式。为了发射R1000允许的天线上最大发射功率值为+30 dBm，需在R1000外部接1个PA.采用class—C极化调制能够提高系统的功率效率。在这种发射方式下，只有在DSB—ASK调制方式才有效。低功率非线性发射模式与全功率非线性发射模式相似，只是外部不再需要PA.相反，只使用内部较低的输出功率，在这种发射方式下只有DSB—ASK调制方式有效。在线性发射模式下，R1000的PA—out信号与外部线性PA相连，这是因为SSB—ASK调制方式要求1个线性的PA.需要指出的是在R1000外部接1个PA时，会增加系统的复杂度，但同时放大了传输信号的功率，使信号传输距离更远，提高了读写器的读写距离。

1.3 天线

对Intel R1000超高频收发器，基于不同的天线子系统，天线有两种配置情况。第一种情况是单天线模式。在这种情况下，用一个回路来隔离发射路径和接收路径，每根天线都具备接收器和发射器的功能。第二种情况是双天线模式。同样用分离的天线将接收器和发射器连接起来，通常情况下，两根独立的天线由一个开关控制，每根天线仅具备接收器功能或发射器功能。

对单天线模式，因天线的反射系数并不理想，所以接收增益不能太大，会有饱和的问题。以R1000的高接收灵敏度，可以搭配-10 dB左右的Coupler，视整体线路的隔离而定；对于双天线模式，天线的收发隔离比较理想，接收路径可以使用高增益。

该设计采用双天线模式，用矩形微带天线和同轴电缆构成读写器的天线。该微带天线的基板材料采用介电常数比较高的陶瓷基片，厚0.635 mm.天线宽为70.5 mm，长为52.689 mm，微带线宽度为0.598 mm，馈电点选取在天线宽边中心。经过ADS仿真，该天线中心频率为915 MHz.为减小天线反射系数，达到较理想的匹配，对天线串联一根长度为18.471 mm，阻值为50Ω的传输线，然后再并联一根长度为24.678 mm，阻值为50Ω的传输线。经ADS仿真优化得知，在中心频率915 MHz处，天线最大辐射方向上的方向性系数为3.535；效率为40.087％；增益为1.417.
