一种基于ZigBee停车场短信寻车系统的设计

录入:edatop.com     点击:
  终端节点模块由CC2530、矩阵键盘和显示电路等构成,用于输入并发送手机号码和模块所在的地址信息给距离该节点最近的路由器或协调器;路由器模块由CC2530和CC2591构成,用于将终端节点发送的信息转发给协调器;协调器模块由CC2530、C8051F040和GSM模块等组成,作为协调器的CC2530当接收到路由器或终端节点发送来信息时,会将信息发送给C8051F040的串口0.C8051F040接收到信息后进行地址匹配,然后将匹配信息和手机号码通过串口1发送给GSM模块,由GSM将车辆所停位置信息发送给对应的手机号码。

随着经济的发展以及技术的进步,现代停车场逐渐向多空间、多功能、智能化方向发展,相应的停车场管理系统也应用而生,例如区域车位引导系统、刷卡系统和自动车型区分收费系统等。当停车场空间较大,停车车位较多时,车主会很容易忘记车辆所停位置,从而浪费一些时间在寻找车辆上。停车场短信寻车系统能够将车辆所停位置信息通过短信方式发送给车主,从而方便车主寻车。考虑到现代停车场空间大、车位多,用传统的485或CAN方式将浪费大量的时间在布485总线或CAN总线上,且一旦总线出现问题整个系统将瘫痪,所以该停车场短信寻车系统采用ZigBee无线传输方式。ZigBee定义了3种网络节点形式,分别是网络协调器'节点(Coordinator)、路由器节点(Router)和终端节点(End Device)。网络终端节点用于发送手机号码和其对应的地址信息;路由器节点用于将终端节点模块发送的信息转发给协调器;协调器节点负责网络的建立、网络地址的分配以及接收路由器模块和终端节点模块发送来的信息。由于采用无线形式,终端节点模块可以很方便地安装在停车场的各个角落,且ZigBee采用自组织网络通信,当一个终端节点模块出现问题时,不会影响整个系统的运行,同时该停车场短信寻车系统具有功耗低,操作简单和便于维护的特点。

1 停车场短信寻车系统的工作原理

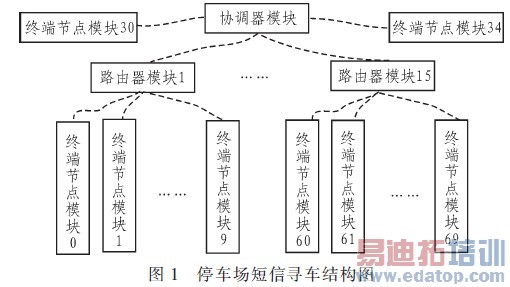

停车场短信寻车系统的总体结构图如图1所示。当车主在停车场停好位置后,通过终端节点的键盘输入自己的手机号码,按发送键后终端节点会将手机号码和终端节点的地址信息无线发送给距离最近的路由器或协调器,路由器接收到信息后会转发给协调器,当协调器接收到路由器或终端节点发送的信息时会进行地址匹配,然后发送一条包含车位所在的区域和如何从入口到达该位置的短信到车主的手机号码上,从而实现短信寻车。

\

2 终端节点模块的设计

终端节点模块由CC2530、按键电路、显示电路和时钟电路等构成。CC2530是TI公司以C51为内核的ZigBee芯片,它支持国际802.15.4标准以及ZigBee、ZigBee PRO和ZigBeeRF4CE标准,提供101 dB的链路质量,具有优秀的接收器灵敏度和强大的抗干扰性,同时具有低功耗、低成本、低速率、时延短、高容量、高安全等特点,其传输距离在10~100 m,在增加RF发射功率后,传输距离可达1~3 km。

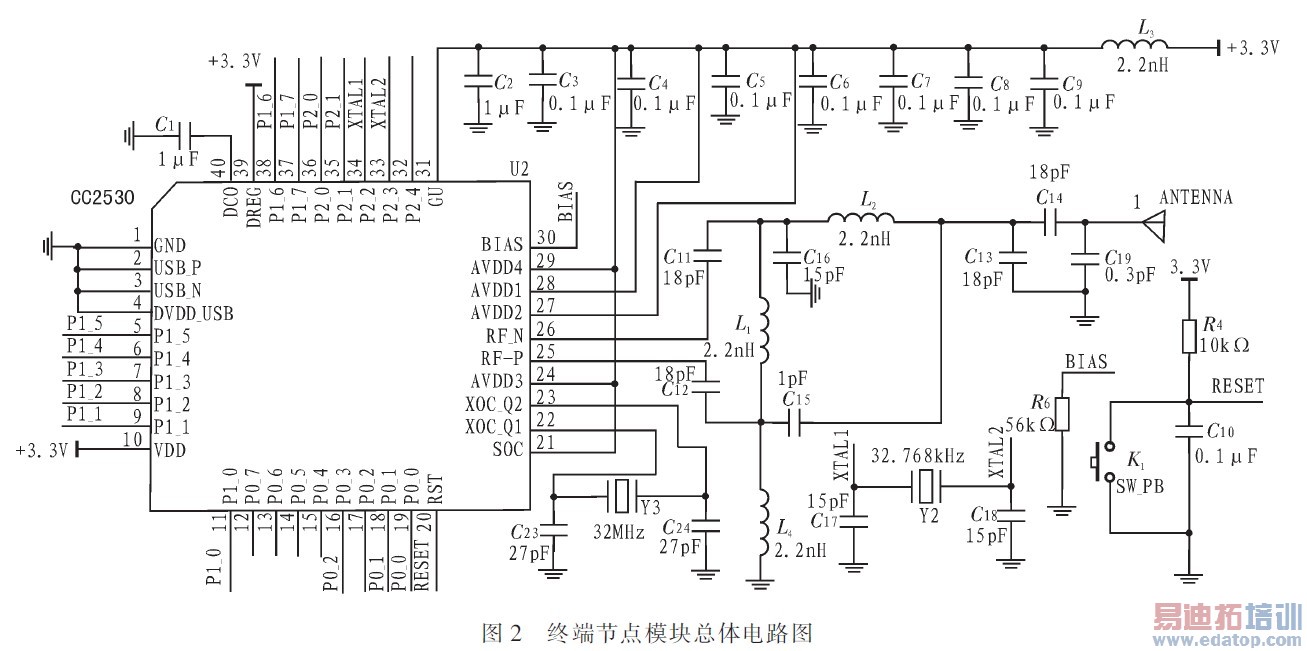

按键电路采用3x4的矩阵键盘,用于输入0到9、删除和发送;时钟电路采用DS1302.DS1302接口简单、使用方便、功耗低,只需添加少许程序就可以在显示电路上显示时间;显示电路采用串口通讯12864,12864能显示4行,每行显示16个字符,完全满足显示11位手机号码、时间和日期等。终端节点模块的CC2530连接电路图如图2所示。

\

CC2530所用的协议栈为ZStack-CC2530-2.3.0-1.4.0,编程软件版本为IAR Embedded Workbench for MCS-51 7.51A,这里需要把CC2530的设备类型设置成网络终端节点,并在协议栈中添加LCD显示子程序、矩阵键盘子程序、1302读写子程序和时间校准子程序,并更改协议栈中的子程序SampleApp_SendFlashMessage()的发送内容。当车主在终端节点模块上输入手机号码,按发送键后程序会调用Sample App_Se nd FLASH Message(),把手机号码和地址信息发送给距离最近的协调器或路由器。
