基于条码技术的钢结构构件管理系统方案

一、方案背景

钢结构生产企业的产品具有非常特殊的行业特征，即单一性强。钢结构生产企业承接的工程项目具有两个显著的特点，一是工程项目大小不一。二是不同工程项目中所使用的钢构件都是非重复性。而非重复性决定了不同工程项目间产品的单一性，即产品物料清单（BOM）的不可重复性；

每个工程项目的大小不一，小型工程的项目钢结构零部件有上百个，大型工程项目零部件有上千个，甚至更多。显然，传统的手工管理方式已经远远不能满足企业管理要求。

二、方案规划

针对企业采取传统手工记录方式进行管理而凸显的问题，引入符合钢结构产品特点的一维条形码技术，建立钢构件条码管理系统（以下简称条码系统）将有效的解决这一问题，提高工作效率，极大的提升企业的管理水平。
方案主要涉及了两个方面：

　　(一) 软件部分：

（1）后台软件

（2）手持终端软件

　　(二)硬件部分：

（1）  数据采集器

（2）  条码打印机

（3）  无线AP（无线路由器节点）

（4）  服务器（可以使用PC机）

三、方案-软件业务部分描述

该内容描述主要是从业务层面来说明。

　　(一)  项目管理

1. 功能说明

用来管理新的工程项目信息资料的创建和已有工程项目信息资料的查询，同时具备修改、删除、数据导入导出等功能。

2.详细介绍：

（1）、根据企业新签订的工程项目合同，在条码系统中创建工程项目信息，工程项目信息可以包括合同号、客户名称、项目名称、项目开始时间、项目完成时间等信息，具体信息可以根据企业需求来扩展。

（2）、根据工程项目在条码系统中录入构件清单数据。企业目前存在EXCEL的方式来记录构件清单数据，为了不重复录入数据以及方便操作使用，条码系统支持EXCEL的导入功能，无需再次在系统中人工录入，根据工程项目自动生成构件清单数据。

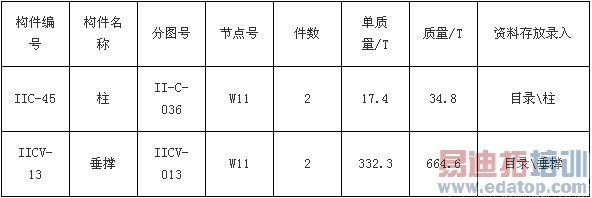

（构件清单，各个企业可能不尽相同，仅在此作为例子说明）

（3）、条码系统根据构件清单，生成条码构件清单，在条码构件清单中条形码的生成规则可以根据企业要求设置。例如生成规则是：项目编号+构件编号+序列号。

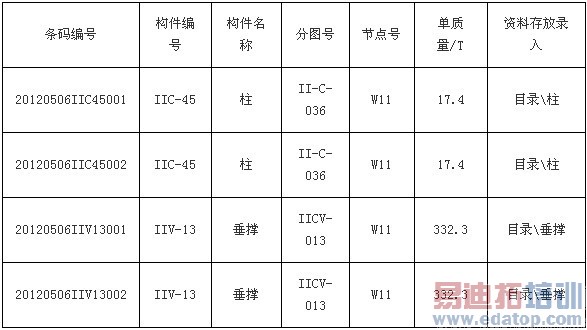

（条码构件清单，各个企业可能不尽相同，仅在此作为例子说明）

（4）、为了统一管理构件的资料，包括图纸等所有电子资料，条码系统支持资料的统一上传到固定目录下，同时条码系统支持直接查看功能，无需具体人员再反复查找。

（5）、可以进行修改、删除等操作，为了防止数据随意变更，通过建立权限管理来进行规范。

3. 实现效果：

企业的所有工程项目都可以在条码系统中查看，每个工程项目对应的构件清单和条码都可以查询出来，同时每一个构件资料都可以在系统中直接查看。

企业管理人员对于企业所有在建项目情况一清二楚，所有资料的统一整理也方便企业相关人员的查看。

(二) 生产管理

1.功能说明：打印条形码

2.详细介绍：

（1）、根据条码构件清单，系统自动连接条码打印机，根据事先设置好的格式，打印出条形码标签。

（2）、系统自动记录每一个构件的打印次数和打印时间。

（3）、通过选择准备入库的构件，系统提供入库单打印功能。为了更好的效验错误，在选择准备入库的构件时，系统自动判断是否已打印出条形码标签。只有已经打印出条形码标签的构件才能入库。

（4）每一个入库单上都有一个入库单条码。入库单条码也是一维条码，条码规则与构件条码完全不同，而且入库单条码打印在入库单上的。

3.实现效果：

生产部在生产完构件后，打印出条形码标签，贴在构件上。系统会记录每一个标签的打印次数和时间。为了更好的与仓库进行衔接，系统提供入库单打印功能，入库单上的构件清单是通过选择已打印出条形码标签的构件来生成的。

(三)仓库管理

1.功能说明：对构件的出入库进行管理。。

2.详细介绍：

（1）、将仓库划定存放区域，在每个区域的显要位置上贴上一个条码，该条码可以标示区域，也就是货位号。

（2）、生产部人员拿着入库单和入库构件到仓库入口处进行入库，仓库管理人员使用数据采集器，扫描入库单上的一维条码，数据采集器就可以自动显示该入库单的信息，可以看到所需要入库的所有构件信息。

（3）、仓库管理人员通过数据采集器扫描构件上的条形码进行入库操作，将所需要入库的构件条码全部扫描完成后，数据采集器可以根据入库单与实际的扫描条码自动检查，显示是否全部入库，如果没有全部入库，则显示还没有入库的构件条码。

（4）、仓库管理人员在入库单上签字确认，并将构件运送到仓库指定地点。在运送到仓库指定地点后，仓库管理人员通过数据采集器扫描货位号，这样的话，构件与货位号就建立了关系。将数据采集器数据导入条码系统后，就可以很方便的知道每一个构件的存放区域。

（5）、在构件需要出库时，仓库管理人员在系统中选择库房构件（如不在库房的构件时不允许选择）打印出库单。并根据出库单将所需要出库的构件运送到仓库出口。在仓库出口处扫描每一个构件的条形码与出库单进行一一对应，无误后，可以确认出库。

（6）、条码系统可以记录每一个构件的出库和入库时间。

3.实现效果：

采用数据采集器,可以快速、准确无误完成出入库的数据采集。在入库时，仓库管理员人员按照入库单，使用数据采集器扫描构件条码来完成入库操作。在出库时，仓库管理员按照出库单，使用数据采集器扫描构件条码来完成出库操作。

引入货位号，可以清楚的知道每一个构件的存放位置，同时也清楚每一个区域内存放了多少构件。

数据保存到条码系统内，仓库人员或管理人员可以查询相关出入库数据，包括每一个构件的入库时间、出库时间等。

　　(四)退货管理

1.功能说明：对已经出库因不符合要求退回仓库的构件进行管理

2.详细介绍：

（1）、仓库管理人员在条码系统中选择已出库需退回仓库的构件打印退货单，退货单上显示退货条形码，使用数据采集器扫描扫描退货单上的条形码，数据采集器自动调出所需要退货的明细记录，使用数据采集器扫描退货构件，进行一一匹配入库。

（2）、仓库管理人员在退货单上签字确认，并将退货构件运送到仓库指定地点。在运送到仓库指定地点后，仓库管理人员通过数据采集器扫描货位号，这样的话，退货构件与货位号就建立了关系。将数据采集器数据导入条码系统后，就可以很方便的知道每一个退货构件的存放区域。

3.实现效果：

对退货构件进行管理，可以很清楚的知道每一个工程项目有多少退货，可以进行统计分析，改善次品率。

　　(五)统计查询

1.功能说明：查询各类统计数据

2.详细介绍：

（1）、可以查询一个时间段内的出入库数据。

（2）、根据工程项目来统计还有哪些构件没有完成。

（3）、可以查询构件的详细信息。

（4）、可以统计其他数据。

3.实现效果：

根据企业管理需求，可以制作各类统计数据，数据的来源就是业务数据。

四、方案-硬件部分描述

　　(一)数据采集器

根据企业使用场景，建议采用工业级数据采集器来使用，在这里，推荐2个品牌，以便参考。

1、摩托罗拉MOTOROLA

（1）厂家介绍

摩托罗拉 SYMBOL 公司成立于1975 年的，Symbol总部位于美国，在 50 多个国家/地区设有办事处，是一家资产超过 10 亿美元的全球企业。企业移动领域的真正专家。Symbol 是当前唯一一家能提供全方位服务和综合企业移动解决方案的企业。Symbol Technologies 是企业移动解决方案领域的领导者，讯宝Symbol在以下方面创造了新的优势：简化供应链；使工作事半功倍；提高生产力和利润率。 2006年底，摩托罗拉以约39亿美元收购讯宝科技。收购完成后，讯宝科技将成为摩托罗拉企业移动业务的核心。

（2）产品推荐（Symbol MC3190）

　　物理参数

重量（包括带子、手写笔和电池）：424 克

显示屏： 带背光的 3.0 英寸彩色 (TFT) (320 x 320) 显示屏

触摸面板： 化学钢化玻璃，模拟电阻式触摸屏

背光： LED 背光

键盘选件： 28 键数字、38 键切换字母（计算器式集成数字键键盘）、48 键字母数字（计算器式集成数字键键盘）

扩展插槽： 用户可接入 SD/MMC 插槽；仅供扩展内存

通知： 可编程 LED；音频通知

　　性能参数

CPU： Marvell PXA320 624 MHz

操作系统： Microsoft Windows CE 6.0

内存： 128MB RAM/256 MB 闪存

电源： 直头式成像仪或激光：可充电锂离子智能电池 4800 mAh @ 3.7Vdc

电源（续）： 支架式激光：可充电锂离子智能电池 2740 mAh @ 3.7Vdc

　　用户环境

跌落规格： 能够在工作温度范围内承受从 4 英尺/1.2米高度多次跌落至混凝土地面的冲击；符合并超过 MIL-STD 810G 要求

滚动规格： 室温范围内承受 500 次 1.64 英尺/0.5 米滚动（1000 次跌落），符合 IEC 68-2-32 滚动规格

工作温度： -4° F 至 122° F/-20° C 至 50° C

存储温度： -40° F 至 158° F/-40° C 至 70° C

电池充电温度： 32° F 至 104° F/0° C 至 40° C

密封： IP54 category 2；符合适用的 EN 60529

　　数据采集选件

扫描： Symbol SE950 适用于一维条码；

一维激光扫描器 (SE950)

100% UPCA 范围 最近：1.75 英寸/4.45 厘米

30 英尺/烛光： 最远：15.35 英寸/39 厘米

分辨率： 最小条宽 4 MIL

旋转视角： 偏离垂直角度 ±35°

倾斜视角： 偏离正常角度 ±65°

偏移视角公差： 偏离正常角度 ±50°

接环境光抗干扰能力： 10000 英尺烛光/107640 lux

扫描速度： 104 (+/-12) 次扫描/秒（双向）

扫描角度： 47° ± 3°（默认）；可配置窄角：35° ± 3°

2、霍尼韦尔HoneyWell

（1）厂家介绍

霍尼韦尔自动化控制集团下属的霍尼韦尔扫描与移动技术部是生产影像及激光数据采集设备的尖端制造商, 旗下产品包括坚固耐用的移动数据终端以及条形码扫描器。产品线现已成为自动识别行业内覆盖面最广的厂家之一,为各种垂直市场提供解决方案。例如零售, 医疗, 交通运输以及物流行业。我们更为创新产品提供先进的配套软件, 服务以及专业的解决方案, 让客户能够更有效的管理数据及资产。

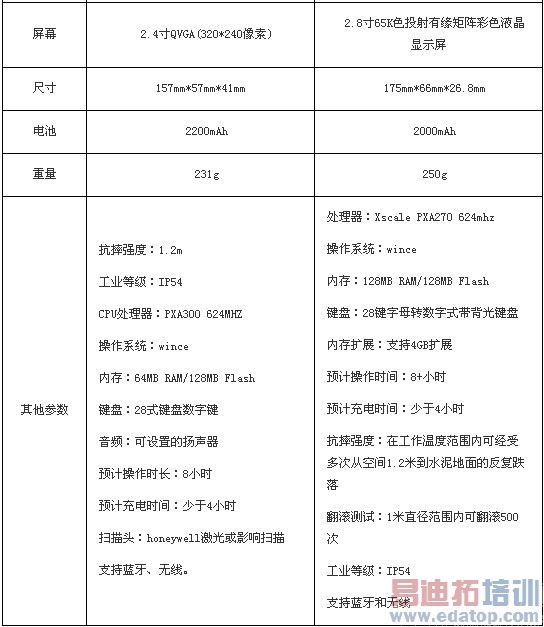

（2）产品推荐（Honeywell O5100/O6100）

　　(二)条码打印机

根据企业打印的需求，建议使用桌面型条码打印机即可。国外品牌可使用斑马、西铁城等，台湾品牌可使用立象、TSC，国产品牌可使用博思德。

(三)打印机耗材

1、色带

色带名称：全树脂高级碳带

色带尺寸：110mm*300米

色带打印：可打印PET/PVC材质的亚银纸

推荐品牌：理光RICOH、国内其他品牌

2、 标签纸

纸张类型：PET纸（哑银、哑白）（防水、防油、撕不烂）

适用于：电器、工业、电子器材、实验容器等

适用碳带：树脂

纸张尺寸：单张标签大小是80mm*50mm（可以定制，也可以更大）

纸张标准：1000张/卷

　　(四)无线AP

如果数据采集器需要通过无线wifi使用，则需要在仓库部署无线AP。

推荐品牌：CISCO 和 DLINK。如仓库较大，可以部署多个无线AP，搭建网桥。

如果不需要通过无线wifi使用，则可以通过数据线，将数据采集器的数据导入电脑，则不需要部署无线AP。

　　(五)服务器

在初期可以使用一台PC作为服务器即可。根据使用的频率和压力进行升级或更换。
