基于RFID技术的物流仓储管理系统设计

一、引言

　　仓储在物流系统中起着缓冲、调节、平衡的作用，是物流的中心环节之一，同时也是配送的前提与保障。在仓储管理系统的设计过程中，首要考虑的是进出仓的时效问题，这将直接影响到仓库对货物的整合、吞吐能力，而整合、吞吐能力关系到仓库的经济效益。但是在以往手工作业的仓储管理系统中，货物定位和手工查对的效率低下问题长久以来一直困扰着仓库的管理者们。随着计算机技术的发展，通过引进仓库定位系统和rfid系统，可以很好的解决以上问题。

　　在仓库定位系统中。采用GIS系统对货位进行管理，包括电子地图上进行货位查询、货位分配、货位利用率专题图分析等。RFID(Radio Frequency Identification)射频识别技术以其非接触、可重复使用、快速扫描、凑取方便快捷、数据容量大、使用寿命长等优点在物流仓储行业获得越来越多的重视。在仓库管理信息系统中引入RFID技术和GIS技术，实现货物的先进先出，电子货位管理，作业流程监控管理，从而在数字化和信息化的基础上最大限度提升仓库管理信息系统效益，对仓储进行精细化管理。

二、系统功能及结构设计

　　基于RFID技术的仓储管理系统的核心是：每件货物都附加了RFID标签，相应地在仓库各入口的通道处设置RFID阅读器。赁物在通过阅读器时，阅读器即可通过货物上的应答器获得货物的信息。库内各货架中间和出库通道也设置一定数量的RFID手持终端或者无线车载数据终端．以追踪货物在库内的信息和出库时的信息，可以实现对仓储管理中信息的准确的自动录入，对仓库各个作业环节的数据进行自动化的数据采集和保证仓库管理各个环节数据输入的速度和准确性。确保及时准确地掌握库存的真实数据，合理保持和控制仓库库存。结合GIS技术能对货物或货位进行精确的定位，减少出库、入库、查询和盘点的时间，提高仓储作业效率。

　　系统由硬件设备及软件功能模块两方面组成，主要思想即在仓库管理信息系统中实现一维条码和RFID相结合。托盘贴RFID电子标签，利用RFID电子标签町重复使用、数据容量大、无需人工介入等优点，以提高仓库自动化水平和实现基于托盘的整存整取：货物贴一维条码，利用一维条码成本明显低于RFID电子标签的优点以降低成本，实现基于货物的零存零取和货物追踪。一维条码和RFID相结合。不仅可以取得对仓库数据信息的精确掌控也可以降低系统实现的成本。

　　1 系统硬件构成

　　基于RFID的数宁化仓库管理系统的体系结构决定系统应至少具有以下硬件设备。

　　(1)主控系统。包括主控计算机、出／入库口的RFID识读器、组盘区RFID读写器等。主控计算机通过数据线或无线网络与出／入库口的RFID识读器、组盘区RFID读写器以及服务器进行连接。

　　(2)服务器。服务器通过无线网络连接器与主控机及叉车进行连接。

　　(3)叉车及车载平板电脑：车载平板电脑上安装叉车导航子系统用于货位导航。车载导航系统通过无线网络与服务器进行连接。

　　(4)手持单元。包括一维条码扫描枪和移动RFID识读器。一维条码扫描枪用于货物一维条码的读取操作，通过有线(或无线)网络与主控计算机连接。移动RFID识读器用于读取托盘RFID标签信息，用于库存盘点。

　　2 系统软件功能模块构成

　　基于RFID的数字化仓库管理系统功能的是对传统仓库管理系统的功能实现和扩展，包括以下功能：入库管理、电子货位管理、出库管理、货物组盘等。

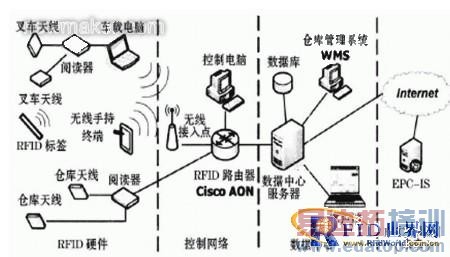

系统总体结构图

(1)入库管理。实现货物入库操作。可完成人库单据的录入、修改、删除，入库货位自动分配、手动分配。已分配货位单据指令发送等作业。

　　(2)出库管理。和入库管理类似。实现货物出库操作。可完成出库单据的录入、修改、删除，出库货位自动分配、手动分配，已分配货位单据指令发送等作业。

　　(3)电子货位图管理。主要用来查询和显示仓库货位存储状况及进行可视化的货位调整操作，包括库区适时库存货位信息显示、货物(托盘)的库存地址查询、调整等操作。

　　(4)查询及报表。仓库管理员通过查询及报表对系统数据库中库存盘存状态、单据以及货物、货位状态进行管理。其中包括：货位调整单查询、出库单查询、入库单查询等。

　　(5)货物盘点。仓库中的货物，要定期和不定期的盘点；及时的修改数据库中信息。避免遗漏和错误产生。

　　(6)基础数据维护。对本系统中货物、人员、叉车等信息进行查看、添加、删除和修改等操作，方便其他功能中对数据使用。

　　(7)货物组盘。实现货位入，出库托盘组盘操作。本仓库管理信息系统支持非整托盘入，出库，所以入／出库作业需要组盘功能模块以实现入库组盘、出库拆盘的操作。组盘功能模块主要实现了读写托盘RFID标签信息(主要是一维条码信息)、托盘货物调增／减、组盘撤销等功能。

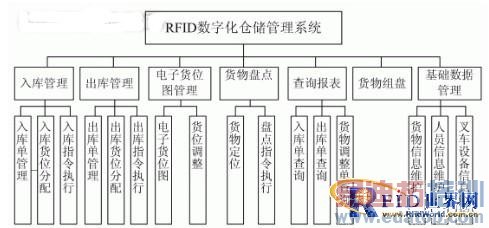

　　图2 系统主功能模块图

三、小结

基于RFID技术的数字化仓储管理系统从根本上保障了仓储信息的准确统一。提高了仓储运作和管理的工作效率，大幅度减少了现有模式中查找、定位货位和货物信息的时间。大大加快了出、入库单的流转速度。增强了仓储系统的处理能力。并且提高了人员和设备的利用率。减少了不必要的耗费，降低物流成本。因此，基于RFID技术的仓储管理系统可以满足现代物流管理模式下仓储管理系统的需求。
