读卡器安装布线施工规范及注意事项

录入:edatop.com     点击:

     一、读卡器布线规范

    1、读卡器到控制器的连接线建议采用8 芯屏蔽双绞线(其中3 芯备用)线径大于0.3mm,控制器到读卡器距离不可以超过80 米,建议在50 米以内。

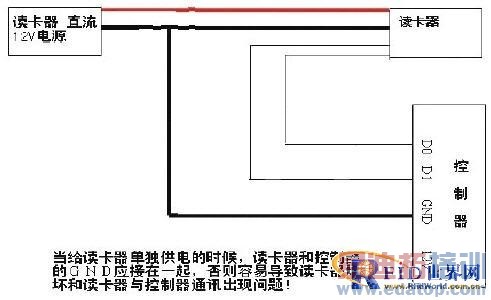

    2、给读卡器单独供电的时候注意读卡器和控制器之间的接地如下图:

    3、控制器通讯线(包括485/422、232 和韦根等通讯线)建议采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。线径大于0.3mm 总线长度不超过1200 建议在1000 米以内,如果更长请选用其它专用485/232 转换器或者加中继器, 并选用更粗的通讯电缆。控制器GND 485- 485+分别对应连接485 转换器GND TD(A) TD(B),485 读头的GND
    4、读头设备用线不得走强电凿或是强电线管。如因环境所限,要平行走线,则要远离50CM 以上。

    二、读卡器安全事项注意

    1、虽然读卡器已经具备了防静电和防雷击设计,但是请确保读卡器的电源的良好接地和485控制线的防雷保护,以保障电路不被静电、雷电和其他设备漏电所伤害,长时间稳定运行。
    2、请勿带电接线,或者带电焊接操作,焊接接线时应该先拔下所对应的电源。
    3、本读卡器可以直接外挂UPS不间断电源,保证停电后系统仍然可以继续工作。
    4、尽量避免将读卡器电源和其他大电流工作设备接在同一电源上。读卡器和所有外部设备引入制器的线头不能拔得太长,以免外露造成短路现象。
    5、保证读卡器附近没有大功率电器设备,以减少外界对读卡器的干扰,并保障电源线和通信线附近没有强磁场干扰。
