超高频RFID标准中编码方式的研究和S函数实现

    1. 引言

    RFID 作为无线领域新崛起的一项应用技术，已被广泛应用于工业自动化、商业自动化、交通运输管理等众多领域。RFID 技术以无线通信技术和大规模集成电路技术为核心，利用射频信号及其空间耦合、传输特性，驱动电子标签电路发射其存储的惟一编码。它可以对静止或移动的目标进行自动识别，并高效地获取目标信息数据，通过与互联网技术的进一步结合，还可以实现全球范围内的目标跟踪与信息共享。

    本文参照已有国际标准 ISO/IEC 18000-6，首先研究了标准中不同的编码方式的规则和特性，然后用S 函数来实现这几种编码，并利用Simulink 进行基带编码模块的封装和仿真。

    2. UHF RFID 标准中的编码方式

    在射频识别（RFID）技术中，读写器与电子标签间相互通信传递数据（信息和指令）。为了便于通信，需要对数据的基带信号进行编码，主要是对要传输的信息进行编码，以便传输信号能够尽可能最佳地与信道相匹配，并且编码后能够使频谱能量集中以节省传输所占频带宽度，其次使其具有检错能力和提供位同步信息。目前在UHF频段的RFID 标准ISO/IEC18000-6 中，采用多种形式的数据编码，见表1。

    从表1 中可以看出，在前向链路上数据编码采用的最多的方式是PIE 编码和曼彻斯特编码，而在反向链路中采用最多的是FM0 编码。因此对RFID 标准中的编码方式进行研究是十分必要和有意义的。下面重点介绍一下编码规则。

    2.1 PIE 编码

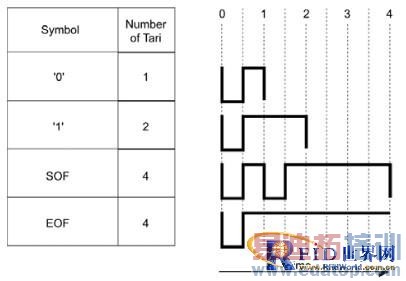

    PIE (脉冲间隔编码)编码是在前向链路中采用。按照标准，符号波形如图1 所示。

图 1 PIE 编码符号波形

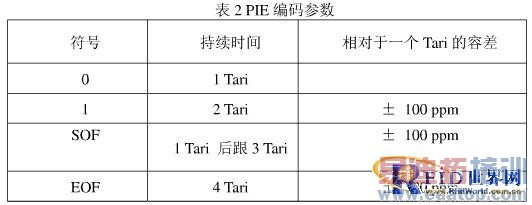

    其中，Tari 为读写器到标签通信的时间间隔参考，也是数据“0”的持续时间长度，其参数如表2 所示：

    2.2 曼彻斯特编码

    曼彻斯特编码也是在前向链路中采用的，也被称为分相编码。编码规则如图2 所示。在曼彻斯特编码中，如果原始数据为‘0’，将其编为‘01’；如果原始数据为‘1’，将其编为‘10’。这种编码的特点是每个码元中间都有跳变，低频能量较少，便于接收端提取时钟信息。

图 2 曼彻斯特编码规则

    2.3 FM0 编码

    反向链路采用 FM0 技术，也被称为双相间隔码。一个符号周期Trlb，分配给每个将被发送的位。在FMO 编码中，数据转换发生在所有的位边界。另外，数据转换发生在被发送的逻辑0 的中间位。

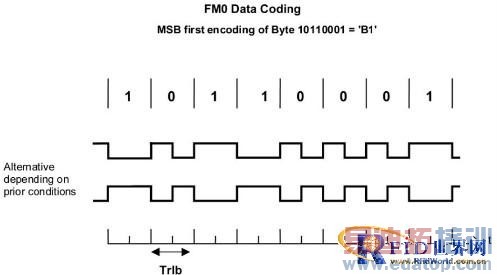

    数据编码先对字节的最高位进行，图3 给出了8 位'B1'的编码说明。

图 3 FM0 编码规则

    3. UHF RFID 标准中编码方式的实现

    在 Simulink 中，可以通过将现有的模块组合成子系统并进行封装实现模块，利用这种方法可以充分利用现有的Simulink 库中的资源，方便快捷地进行模块的搭建。另外，在实际的应用中，通常会发现有些过程用普通的Simulink 模块不容易搭建，这是可以利用S 函数来自己编程实现所需要的模块。S 函数可以极大的扩展Simulink 的功能，使得Simulink的仿真变得更灵活，更强大。这部分主要通过这种方法来实现RFID 标准中的编码方式。

    在使用 S 函数前，先简单介绍一下Simulink 模型的处理过程。包含以下几个方面：

    1、初始化阶段：将参数传递给 matlab 进行求值，得到的数值作为实际的参数使用，然后展开模型的层次，每个子系统被它们所包含的模块代替，接着检查信号的链接，最后确定状态初值和采样时间。
    2、运行阶段：计算输出，更新离散状态，然后计算连续状态，最后计算输出。

    S 函数既可以是M 文件，也可以是MEX 文件。M 文件的S 函数结构明晰，易于理解，书写方便，而且可以调用matlab 丰富的函数，对于一般的应用，使用matlab 语言编写S 函数就够用了。

    M 文件的S 函数由以下形式的matlab 函数组成：[sys,x0,str,ts]=f(t,x,u,flag,p1,p2,…)

    其中f 是S 函数的文件明，t 是当前时间，x 是S 函数相应的状态向量，u 是模块的输入，flag 是所要执行的任务，p1，p2 等都是模块的参数。在模型仿真的过程中，Simulink 不断调用函数f，通过flag 来说明要完成的任务。每次S 函数执行任务，都将以特定结构返回结果。
