基于RC522的读卡器系统设计

录入:edatop.com     点击:
 本文设计的读卡器系统以PICl6F7x单片机作为主控芯片,选用MIFARE S50卡片,读卡器与卡片间以106kbps速率通信,同时实现读卡过程中的防冲突处理和对卡E2PROM块内容的读/写等功能。内部设置了Flash存储器以存放卡数据,在Flash容量满的情况下可通过读卡器的以太网口读出全部数据到管理中心上位机,便于建立对卡数据的综合管理系统。

1 硬件系统设计

  单片机PICl6F7x通过SPI总线与RC522和Flash芯片AT45D011相连,同时用简化的ISA总线连接以太网接口芯片C58900,以提供连接到局域网的能力。AT45D0ll存储容量为lMb,可同时存储7400多组MIFARE的E2PROM块和UID号,提供了足够读卡器一天内读取的信息量的存放容量。对于RC522天线部分的设计,Philips公司有专门的手册详细介绍,本文不再赘述。RC522的SPI总线接口有其自身的时序要求。它只能工作于从模式,最高传输速率为10 Mbps,数据与时钟相位关系满足“空闲态时钟为低电平,在时钟上升沿同步接收和发送数据,在下降沿数据转换”的约束关系。PICl6F7x系列单片机的片上外设包括1个SSP模块。该模块可配置为SPI接口使用,通过相应的寄存器可控制SPI接口的数据传输率、数据一时钟相位天系等通信参数。本文中配置SSP模块工作于SPI主模式下,时钟为1/4单片机主频,接收和发送数据都在时钟上升沿发生。

  除了通用的4条SPI信号线(时钟线SCK、输入数据线MOSI、输出数据线MOSO和选通线NSS)以外,RC522要求额外的2个引脚I2C和EA分别固定接低电平和高电平。这2个引脚不参与SPI总线传输,只起设定RC522数字界面采用SPI接口的作用。另外,片选信号必须保证在写入数据流期问为低电平,而在无数据流写入时则为高电平;用户不得为节省PIC单片机引脚资源而一直将NSS置为低电平。

2 软件系统设计

  相对于Philips公司生产的其他14443基站芯片(如RC500、RC530等),RC522简化了内部系统结构,去掉了片内E2PROM。从而大大缩减了芯片命令集。另外,对载波调制电路,发送电路和解调、解码电路的控制也相应简化,去掉了校准接收电路I时钟、Q时钟、校准发送与接收时钟相位等繁琐的操作。

  根据RC522和MIFARE卡问传送的控制流数据的不同,通信过程中可能会出现不同的状态。对各种状态须作不同处理,这正是软件系统开发的难度所在。下面给出RC522命令集中2个最基本命令(Tranceive和MFAuthe-nt)执行过程中可能遇到的通信状态及处理。这两个命令分别实现向MIFARE卡发送/接收数据和加密认证功能。实际上,通过它们即可完成对MIFARE卡的所有操作,包括Request、Anticollision、Select、READ、WRITE等。

  2.1 RC522命令集的实现

  RC522主要的状态指示寄存器包括ComIrqReg、Er-rorReg、Status2Reg和FIFOLevelReg等。软件处理的思路:通过ComIrgReg得到RC522内部中断状态;由中断判断RC522与MIFARE卡的通信流程信息,从而决定是否进行下一流程处理;若中断指示有错误发生,则需进一步读取ErrorReg的内容,据此返回错误字。

  2.1.1 Tranceive命令

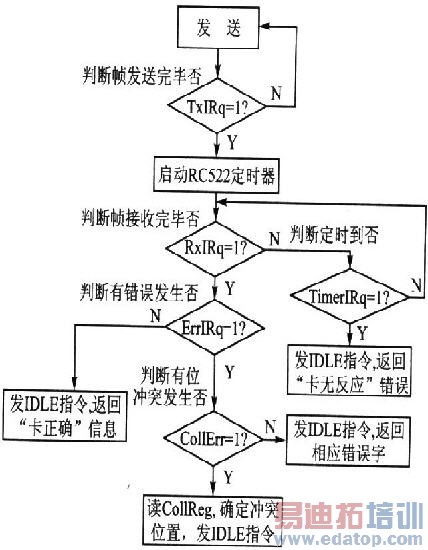

  Tranceive命令的具体执行过程;读取RC522 FIFO中的所有数据,经基带编码和数字载波调制后通过通信接口以射频形式发送到MIFARE卡;发送完毕后通过通信接口检测有无MIFARE卡发送的射频信号回应,并将收到的信号解调、解码后放入FIFO中。分析以上Ttanceive命令执行过程,可以得到处理该命令的算法流程图,如图所示。

  为了处理MIIFARE卡在读卡器产生的电磁场中激励后,未完成处理义从激励场中拿开的情况,软件中启用了RC522芯片内部的定时器。若超过设定的时间未得到卡片应答,则中止与卡的通信,返回“卡无反应”的错误信息。

  从图中可以看出Tranceive命令的核心处理方法:根据相关通信状态指示寄存器的内容返回各种错误状态字,若有位冲突错误,则进一步返回位冲突位置。Tranceive命令不处理面向比特的帧,这种帧只可能在MIFARE卡防冲突循环中出现。为了保持Tranceive命令对各种MI-FARE卡命令的普适性,该命令只完成帧的发送和接收,不对帧信息作处理,所有位冲突处理留在函数外进行。

  需要注意的是,Tranceive命令不能自动中止,在任何情况下从该命令返回时必须先执行IDLE指令使RC522转入空闲态。

  2.1.2 MFAuthent命令

  RC522简化了与MIFARE卡的加密认证操作,用一个MFAuthent命令代替了原来RC500需要的Authentl和Authent2两条命令。MFAuthent命令执行的最终目的在于开启RC522的加密认证单元。该指令执行成功后,RC522芯片与MIFARE卡间的通信信息将首先加密,然后再通过射频接口发送。从本质上讲,MFAuthent是一条变相的Tranceive命令,其算法流程图与图一致。但RC522芯片内部已经对通信过程中的各种通信状态作了相应处理,且该命令执行完后自动中止,因此用户只须检测定时器状态和错误寄存器状态来判断执行情况。实际上,MFAuthent只可能有一种错误状态(RC522与MI-FARE卡通信帧格式错误),此时该命令不能打开加密认证单元,用户必须重新执行认证操作。

  MFAuthent执行过程中RC522将依次从FIFO中读取1字节认证模式、l字节要认证的E2PROM块号、6字节密钥和4字节射频卡UID号等信息,在命令执行前必须保证这12字节数据完整地保存在FIFO中。认证模式有A密钥认证和B密钥认证两种,一般选用A密钥认证。

  一次MFAutllent认证只能保证对MIFARE卡的一个扇区中的4个数据块解密,若要操作其他扇区的数据用户还须另外启动对该扇区的认证操作。

  2.2 MIFARE卡操作指令

  对MIFARE卡常用的操作指令包括查询、防冲突、选卡、读/写E2PROM块等。其中,防冲突指令是14443A协议的精华部分,实现难度较大。下面将重点介绍防冲突算法的软件实现方法。
