智能卡CSP 的设计与实现方法

随着智能卡功能的不断完善，卡片运算速度和存贮功能的不断加强，在对安全性要求较高的领域，智能卡的应用开始越来越广泛。其中作为硬件数字证书使用，也是智能卡的一项重要功能。智能卡作为硬件级的加密设备，如何同当前使用最为广泛的windows操作系统进行无缝连接，需要开发智能卡读卡器硬件、读卡器驱动程序、智能卡CSP 等一系列软硬件设施，本文将主要针对其中的智能卡CSP 开发。

1 CSP 简介

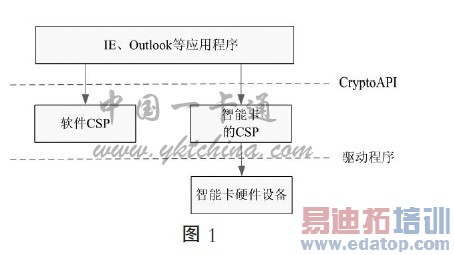

　　加密服务提供者Cryptographic Service Provider（简称CSP）是Windows 操作系统加密体系的重要组成部分，它提供了一组标准API 函数（CryptoAPI）供应用程序调用，如IE 使用SSL 访问网站、Outlook 发送加密邮件等，均会调用到CryptoAPI 函数。智能卡作为一种硬件级的加密设备，要实现和windows 操作系统的无缝连接，使应用程序能够通过CryptoAPI 这套标准函数使用智能卡设备， 就必定要针对该种设备开发CSP 服务程序。智能卡设备CSP 在系统中的位置如图1 所示。

2 CSP 中的容器

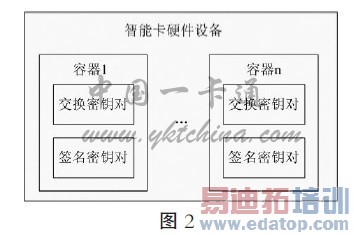

　　CSP 使用容器来管理密钥，以RSA 密钥为例，一个容器中可以存在一对RSA 交换密钥和一对RSA 签名密钥。一个智能卡中可以有多个容器。结构如图2 所示。Windows 系统中一般会存在多个CSP，既有微软自己的纯软件型CSP，也可能有数个不同厂商的软硬件加密设备的CSP。应用程序可以通过CryptoAPI 函数的来指定使用哪个CSP 以及该CSP 中的哪个容器。

3 CSP 在智能卡中的密钥存贮结构

3.1 智能卡中私钥的特点

　　在CSP 中私钥的作用主要是用来做解密或签名。智能卡这种设备的一个重要特点是私钥可以设定为读禁止，私钥不能被从智能卡中读出。当需要用私钥进行解密或者签名时，被解密或签名的数据必须先送入智能卡，由智能卡中的处理器对数据做解密或签名，解密或签名后的数据再出智能卡返回计算机中。整个过程中私钥不能被计算机读出，解密或签名的过程是在智能卡中进行的，保证了私钥的不可复制特性，避免了黑客攻入计算机，将私钥远程拷贝走的可能。

3.2 私钥、公钥和证书的不同保护级别

　　使用私钥时，智能卡需要验证保护该私钥的PIN 码，只有PIN 码验证正确的情况下才能使用私钥。但智能卡中的证书和公钥则一般不需要PIN 码保护，以保证使用过程中的灵活性。在CryptoAPI 的SILENT 模式中，公钥可以随时被读出。另外当智能卡插入到连接计算机的读卡器中时，一般都需要将智能卡中的证书导入到windows 系统的证书库中，因IE 浏览器不能直接识别智能卡中的证书，它需要从windows 系统的证书库中去读证书。这些情况下均需要让智能卡不经过PIN 码验证，就能使智能卡中的公钥和证书被读出。

　　3.3 CSP 密钥容器的存贮结构设计

　　3.3.1 CSP 密钥容器存贮结构图

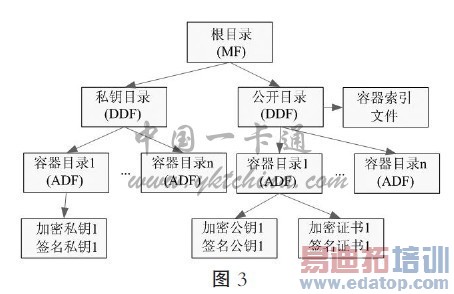

图3 为CSP 密钥容器存贮结构图。

　　.3.2 公开目录(DDF)：如图3 所示，公开目录(DDF)下的ADF 子目录下存放RSA 加密公钥及相应证书、RSA 签名公钥及相应证书，容器名称为ADF 目录的名称，可以同时存在多个容器。公开目录(DDF)、容器目录（ADF）、公钥、证书都不设置PIN 码保护，公钥和证书可以随时可以被从智能卡中读出。

　　3.3.3 私钥目录（DDF）：如图3 所示，私钥目录(DDF)下的ADF 子目录下存放RSA 加密密钥对中的私钥和RSA 签名密钥对中的私钥，ADF 目录名称与对应公钥所在的ADF 目录名称相同。私钥目录(DDF)设置PIN 码保护，要使用该目录的子目录下的私钥，必须首先通过私钥目录(DDF)的PIN 码验证。

　　3.3.4 容器名称：图3 中的私钥目录(DDF)下的容器目录(ADF)名称必须和公开目录(DDF)下的容器目录(ADF)名称对应，比如私钥目录(DDF)下的
容器目录1 和公开目录(DDF)下的容器目录1 的名称必须相同，因为它们实际上是代表着同一个容器名。

　　3.3.5 容器索引文件：容器索引文件存放着智能卡中的所有容器名称， 并且指明容器名称和容器目录(ADF) 之间的关系。每次调用CSP 的CPAcquireContext函数时，该函数都需要从这个文件中获取智能卡中已有的所有容器名称。容器索引文件的结构可以用如下方式表示：

　　## 容器名称1# 容器目录1(ADF)## 容器名称2# 容器目录2(ADF)##......#......##

　　4 CSP 软件架构的设计与实现

　　4.1 CSP 软件架构的种类

　　CSP 从整体上看主要有上下文环境对象、密钥对象、哈希对象三种数据结构。在开发CSP 的过程有几种方法来实现对这三种数据结构对象的管理，具体如下：

　　结构对象的管理，具体如下：

　　1) 上下文环境对象在CSP 中实现，密钥对象和哈希对象交给微软的纯软件型CSP 来管理。
　　2) 上下文环境对象和密钥对象在CSP 中实现，哈希对象交给微软的纯软件型CSP 来管理。
　　3) 上下文环境对象、密钥对象和哈希对象都在CSP 中实现。

　　其中第3 种方法实现CSP 的复杂性最高，但也最为灵活，本文主要探讨这种方法。由于在CSP 开发中一般都用C 语言或C++语言来实现，因此约定以下用到的数据结构定义均使用C++语言来表述。

　　4.2 CSP 中几个基本的对象类型分析

　　通过分析微软定义的CSP 25 个基本函数，可以发现CSP 的上下文环境对象、密钥对象、哈希对象是以HCRYPTPROV、HCRYPTKEY和HCRYPTHASH 三种类型存在的。

　　HCRYPTPROV 对象类型的作用是串联起整个CSP 的上下文环境。该对象一般由CPAcquireContext 函数产生，由CPReleaseContext函数终止。

　　HCRYPTKEY 对象类型起到密钥句柄的作用。其存在周期一般是从密钥的产生或者密钥导入开始，经历密钥的使用，最后到密钥句柄被释放的过程。

　　HCRYPTHASH 对象类型起到哈希句柄的作用。其存在周期一般是从哈希的产生，到哈希的使用，最后是哈希句柄被释放的过程。
