传感器技术中的阻抗测量方法应用

实际应用中的电路元件要比理想电阻复杂得多，并且呈现出阻性、容性和感性特性，它们共同决定了阻抗特性。阻抗与电阻的不同主要在于两个方面。首先，阻抗是一种交流（AC）特性；其次，通常在某个特定频率下定义阻抗。如果在不同的频率条件下测量阻抗，会得到不同的阻抗值。通过测量多个频率下的阻抗，才能获取有价值的元件数据。这就是阻抗频谱法（IS）的基础，也是为许多工业、仪器仪表和汽车传感器应用打下基础的基本概念。

电子元件的阻抗可由电阻、电容或电感组成，更一般的情况是三者的组合。可以采用虚阻抗来建立这种模型。电感器具有的阻抗为jωL，电容器具有的阻抗为1/jωC，其中j是虚数单位，ω是信号的角频率。采用复数运算将这些阻抗分量组合起来。阻抗的虚数部分称为电抗，总表达式为Z=R+jX，其中X为电抗，Z表示阻抗。当信号的频率上升时，容抗Xc降低，而感抗XL升高，从而引起总阻抗的变化，阻抗与频率呈函数关系。纯电阻的阻抗不随频率变化……

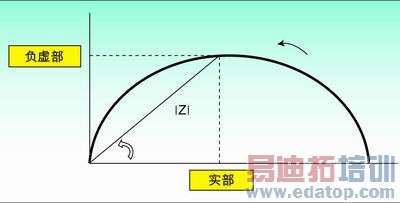

图1：电阻器和电容器并联时的奈奎斯曲线。

如何分析阻抗

为了检测元件的阻抗，在以不同的频率对器件进行扫描时，通常需要测量时域或频域的响应信号。测量频域响应信号一般采用模拟信号分析方法，例如交流耦合电桥，但是采用高性能模数转换器（ADC），允许在时域采集数据，然后再转换到频域
