平衡功率放大器的设计与实现
随着860 MHz~960 MHz(UHF)频段远距离射频识别(RFID)技术的快速发展,UHF频段读卡器在高速公路自动收费、停车场管理等领域得到广泛的应用。UHF频段读卡器的一个最大优点是读卡距离远。此处的卡为无源卡,需要接收读卡器的发射功率作为能量,获得能量才能正常工作从而把卡号发给读卡器。因此影响读卡器读卡距离远近的重要因素是发射功率的大小。读卡器一般工作在跳频模式,即在一定的时间内载波频率以250 kHz为间隔从902 MHz跳到928 MHz.在这种工作模式下,要求读卡器的末级功率放大器带内增益波动必须小。如果功率放大器的带内增益平坦度很差,则在某些频点上输出功率较小,这样就会导致在这些频点上读卡器有可能读不到卡或读卡距离很近,以致读卡器的读卡距离性能受到严重影响。所以读卡器末级功率放大器设计的主要目标就是在工作频带内实现平坦的功率增益,同时为了便于前级和后级电路的独立设计也要求具有较好的输入、输出驻波比。就目前来说,有补偿匹配、负反馈电路和平衡放大3种技术可以实现频带内平坦的功率增益。补偿匹配电路技术是通过在放大电路中设计失配的输入和输出匹配网络,来补偿射频晶体管正向电压传输系数| S21 |随频率的变化,从而实现频带范围内功率增益的平坦。在使用频率补偿网络时,由于在一些频段匹配电路处于阻抗失配状态,会导致放大电路的输入或者输出端口的驻波系数VSWR的增加,不利于前级和后级电路的设计。负反馈电路技术虽然可以在整个频带内获得平坦的功率增益并且还可以降低输入和输出驻波系数,但是会增大放大电路的噪声系数而且还会使放大电路的功率增益大幅度降低[1].与前2种技术相比,平衡放大技术的优点是:可以独立设计射频放大电路;获得平坦的功率增益和噪声系数;不必过多地考虑输入和输出端口的阻抗失配问题;具有更高的稳定性和可靠性;容易实现级联工作并且具有2倍于单个放大电路的功率输出[2].
1 平衡放大器工作原理

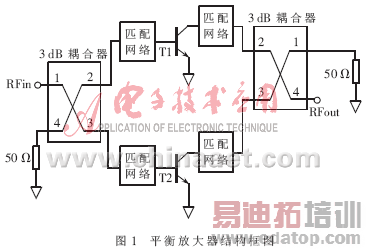

平衡放大电路采用2个3 dB混合耦合器和2个射频放大芯片构成对称电路,通过隔离入射信号和反射信号,从而实现频带范围内功率增益的平坦和降低输入、输出端口的驻波比,电路结构框图如图1所示[3].
因为平衡放大电路中包含了3 dB耦合器,所以有必要先分析一下3 dB耦合器的传输特性。参考图1来描述3 dB耦合器的传输特性:(1)如果射频信号从1端口输入其他端口连接匹配负载,则1端口入射的射频信号的功率被平均分配到2端口和3端口输出并且输出信号的相位在2端口相对于3端口超前П/2,在4端口由于信号抵消而没有功率输出;(2)如果2端口和3端口输入相同幅度的射频信号,并且在相位上2端口的射频信号超前3端口射频信号П/2,则射频功率在4端口输出并且功率为输入功率之和,在1端口由于信号抵消没有功率输出。
根据上述3 dB分支耦合器的传输特性,1端口入射的射频信号经过3 dB耦合器后,被平均分配到2个放大器芯片T1和T2的输入端口,其中2端口的射频信号超前3端口П/2.假设2个放大电路的特性完全一致,则放大器芯片T1和T2反射的射频信号幅度相同,反射信号将进入3 dB分支耦合器。由于反射信号在2端口的相位超前3端口П/2,按照3 dB分支耦合器的特性,合成功率在4端口输出被50 Ω的匹配电阻吸收,而在1端口则没有输出。因此,即使2个放大电路在输入端产生很大的反射,在平衡放大电路的射频输入端可以没有射频信号的反射,实现很低的输入驻波系数。同理,经过放大电路后的输出信号会在放大电路的输出端口合成,而反射信号则被50 Ω的匹配电阻吸收,可以大幅度降低放大电路的输出驻波系数。
