MFRC523：非接触式读写13.56MHz无线通信设计

　　NXP公司的MFRC523是一个的高集成读/写器，用于13.56MHz频率的非接触式通信。MFRC523阅读器支持ISO/IEC 14443 A/MIFARE模式。MFRC523的内部发射器无需额外的激活电路就能够驱动读/写器天线和收发器，其中读/写器天线用于同ISO/IEC 14443 A/MIFARE卡进行通信。接收器模块为来自ISO/IEC 14443 A/MIFARE兼容卡和转发器的信号提供高效的解调和解码。该数字模块具有完全的ISO/IEC 14443A架构和误差检测（奇偶和CRC）功能。

　　MFRC523可用于MIFARE 1K、MIFARE Mini以及MIFARE 4K产品，支持非接触式通信，并利用MIFARE在双方向以高达848kBd的速率传输。

　　MFRC523完全支持ISO/IEC 14443 B读/写器通信协议，外围器件及标准协议（如ISO/IEC 14443-4和/或IEC 14443 B防撞击标准）等可被正确执行。

　　需要注意NXP公司符合ISO/IEC 14443B标准的器件的使用可能会侵犯第三方专利权利。用户有责任确保拥有第三方专利许可证书。

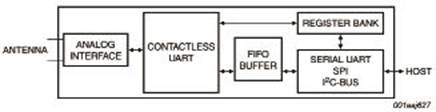

图1 MFRC523简化方框图

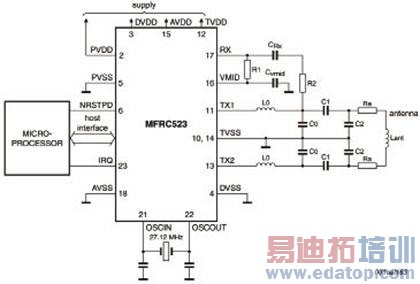

图2 MFRC523典型应用框图

　　可提供如下主接口：

　　串行外围设备（SPI）

　　串行UART（具有依赖于引脚供电电压的电压水平）

　　I2C总线接口

　　MFRC523主要特性

　　高度集成的模拟电路进行解调和解码响应

　　用于连接天线的缓冲输出驱动器具有最少的外部组件数

　　支持ISO/IEC 14443 A/MIFARE

　　支持ISO/IEC 14443 B读/写模式

　　根据天线尺寸和调谐，典型的读写模式下典型的工作距离达50mm

　　支持MIFARE Mini、MIFARE 1K和MIFARE 4K在读/写模式下的加密

　　支持ISO/IEC 14443 A在212 kBd、424 kBd和848 kBd时实现更高速的通信

　　支持MFIN/MFOUT

　　通过MFIN/MFOUT为连接的智能卡IC提供额外的内部电源

　　支持的主接口

　　SPI最高达10 Mbit/s

　　I2C总线接口在快速模式下最高达400kBd，在高速模式下可达3400kBd

　　RS232串行UART最高达1228.8kBd，电压水平依赖于引脚电源电压

　　FIFO缓冲器进行64字节的发送和接收

　　灵活的中断方式

　　低功耗硬复位

　　通过软件模式关机

　　可编程定时器

　　内部振荡器用于连接27.12MHz的石英晶体

　　2.5V到3.3V电源

　　CRC协处理器

　　可编程I/O引脚

　　内部自检
