基于FPGA的RFID阅读器设计

录入:edatop.com     点击:
0 引言

  RFID(radio frequency identification)即射频识别技术,是自动识别技术的一种,主要由阅读器和电子标签两部分组成。通过无线射频方式进行非接触双向数据通信,对目标加以识别并获取相关数据。

  阅读器的设计是RFID系统设计中的关键部分,关于它的设计方案有很多种。FPGA是大规模可编程器件中的另一大类PLD(programmable logic device)器件,既继承了ASIC的大规模、高集成度、高可靠性的优点,又克服了普通ASIC设计周期长、投资大、灵活性差的缺点,逐步成为复杂数字硬件电路设计的首选。因此,本文设计了一种基于FPGA的高频、远距离RFID阅读器。

1 系统功能概述

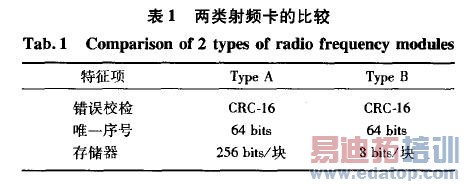

  ISO/IEC 18000-6是ISO/IEC 18000标准的一部分,它定义了工作在高频率范围内(860~960 MHz)射频识别系统的空气接口和通信协议Ⅲ,并规定了Type A和Type B两类非接触式射频卡,如表1所示。

  表1 两类射频卡的比较



Tab.1 Comparison of 2 types of radio frequency m odules

  本设计采用Type B类型,阅读器工作频率为915 MHz,标签响应帧格式如图l所示。



图1 标签响应帧格式

Fig.1 Response format ofthe tag

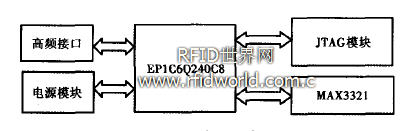

  阅读器由FPGA模块、高频接口、JTAG模块、串口通信(RS一232)模块组成,其组成结构如图2所示。



图2 阅读器结构图

Fig.2 Structural diagram of the reader

  FPGA模块采用EP1C6Q240C8芯片。它是一款基于SRAM工艺的现场可编程门阵列,掉电丢失信息,内部含有5 980个逻辑单元,最大用户输入输出管脚为185个,采用JTAG下载模式。芯片与PC机通过RS-232串口通信,RS-232串口通信接口芯片采用具有Auto Shut down功能的MAx 3231收发器,任意接收器输人端的有效信号电平都能自动唤醒收发器。

  阅读器的工作原理是:标签接收到阅读器的响应帧后,将NRZ码编码成Manchester码,并调制上载波后发送出去,阅读器的高频接口将该信息解调,即将载波信号滤除后,输出Manchester码到译码模块;译码模块将译码得到的NRZ码串行输出到通用异步收发器UART的接收模块;接收模块将其转化为并行数据,送人并行CRC(cyclic redundancy check)模块,UART发送模块等待数据帧发送命令XMIT_CMD,当CRC模块检查到接收的数据正确,便将XMIT_CMD置为“1” ,发送模块开始发送数据。

2 阅读器设计方案

  对目标芯片EP1 C6Q240C8,采用Quartus II开发软件,使用VHDL语言完成对阅读器各模块的描述,并且调用第三方仿真工具ModelSim来进行时序仿真。Quartus II是Ahera公司的综合性PLD开发软件,支持原理图、VHDL、Verilog—HDL等多种设计输入形式,内嵌自有的综合器以及仿真器,还可以调用第三方仿真工具完成从设计输人到硬件配置的完整PLD设计流程。Quaaus II的设计步骤为设计输入、设计编译、功能仿真、时序仿真、硬件配置。

2.1 译码模块

  从电子标签到阅读器的数据传输可采用Manehester编码,这将有利于发现传输中的错误。因为在比特长度内,“没有变化”的状态是不允许的。当多个标签同时发送的数据位有不同值时,接收的上升沿和下降沿互相抵消,由于该状态是不允许的,所以阅读器利用该错误就可以判定碰撞发生的具体位置。在曼彻斯特编码中,某比特位的值是由该比特长度内半个比特周期时的电平的变化(上升/下降)来表示的,从“1”跳变到“0”表示二进制“1”,从“0”跳变到“1”表示二进制“0”。

  阅读器的工作频率为915 MHz,Manchester码的传送频率为915 MHz/16。其基本设计原理是采用915 MHz作为基准时钟clk ,利用分频器得到基准时钟的16分频(clk/16)和8分频(clk/8)。用2个D触发器构成移位寄存器,输人时钟为(clk/8),将输入的Manchester码并行移出,并行移出的2个值为q1和q0。再构造一个比较器,采用clk/16作为输入时钟,这样就能将Manchester码在一个比特长度内的两个电平值进行比较,如果q0=“1”,q1 =“0”,就输出二进制“1”;如果qo=“0”,q1=“1”,就输出二进制“0”。这样就实现了Manchester码的译码。

  采用QuartusⅡ开发软件,可以观察到设计的RTL视图,如图3所示。其中mdi为输入的Manchester码,Out。为输出的译码。



图3 译码模块的RTL视图

Fig.3 RTL view of the decode block

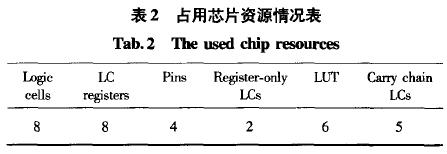

  通过编译,可以得到占用芯片的资源情况,如表2所示。

  表2 占用芯片资源情况表



Tab.2 The used chip resources

  调用第三方仿真软件ModelSim,可得到如图4所示的设码仿真波形。



图4 译码仿真波形

Fig.4 Decod e simulation wavcform

  图4中:mdi为输入的Manchester码“101001 101001

  1001”;Out1为得到的八位二进制译码“11011010”。输出的译码比输入的Manchester码延时一个周期。译出八位二进制码的时间仅为156.264 ns。因此,本设计能达到快速准确译码的目的,且占用资源少。

  2.2 通用异步收发器接收模块

  接收器模块接收译码模块输出的串行二进制码。

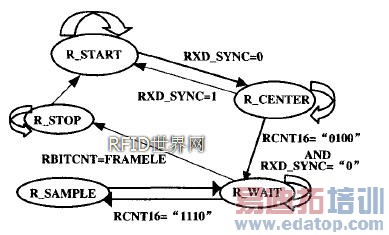

  并将其转化为并行数据输出。接收状态机共有R_START(等待起始位)、R_CENTER(求中点)、R_WAIT(等待采样)、R_SAMPLE(采样)和R_STOP(停止)这5个状态,如图5所示。



图5 UART接收器的接收状态机

Fig.5 Receiving status principle of UART

  状态机一直在等待RXD_SYNC电平由1跳到0的起始位信号。为了能够得到正确的起始位信号,要求接收到的起始位在波特率时钟采样过程中至少有一半都是属于逻辑0,才可确认接收到的是起始位 。内部采样的时钟balk周期是发送或接收频率的16倍,在设计中可以认为逻辑0超过1/4个位时间的信号一定是起始位。这时转入R_CENTER状态,就是由起始位求出每位的中点,通过对balk的个数进行计数(RCNT16)。状态机在R_WAIT状态时,等待计满15个balk,在第l6个balk进行采样,数据采样完成后无条件转入R_WAIT状态。采样的同时判断数据位长度是否已达到数据帧长度(FRA.MELEN),如果达到,说明停止状态来临。停止位后回到R_START状态,等待下一个帧的起始位。接收器将收到的数据送入CRC校检模块,如无错误,则将发送器的XMIT_CMD_P信号置为1,接收状态机准备发送数据。

  2.3 并行CRC模块

  通常,CRC采用线性反馈移位寄存器的串行实现,本文采用一种并行CRC运算方法。CRC校验码采用多项式:x16 + x12 + x5 +1。使用16个移位寄存器,每次输入8 bits数据,相当于一次并行运算就得到了串行移位运算时需要8次移位得到的结果,具有更高的处理速度,缩短了阅读器对卡的响应时间。

  2.4 通用异步收发器发送模块

  当发送模块处于X_START状态时,发送一个位时间宽度的逻辑0至输出TXD ,紧接着状态机转入X_WAIT状态。XCNT16是balk的计数器。X_WAIT状态和接收状态机中的R_WAIT状态相似。计数器记到15时,转入X_SHIFT状态,实现待发数据的并串转换,转换完成回到X_WAIT状态。当数据帧发送完毕,状态机进入X_STOP状态,等待另一个数据帧的发送命令。

3 下载配置

  EP1C6Q240C8芯片支持被动串行和JTAG两种下载模式 ,这里采用JTAG模式对芯片进行配置。下载电缆与电路板相连的是10针插座,采用1O个小方格来表示,配置电路如图6所示(其中nCE0悬空,DA-TA。和DCLK使用高电平或低电平驱动)。



图6 配置电路图

Fig.6 Circuit diagram of configuration

4 结束语

  FPGA是简化SoC设计的一种新选择,省略了单片机的许多附件部分。本文实现了基于ISO/IEC18000-6标准阅读器的解码、处理和发送功能。通过实验证明,本设计具有解码速度快、接收数据准确、识别率高等优点。
