MCP2030在有源射频标签中的应用

引言

　　进入21世纪之后，随着社会信息化的不断普及与发展，嵌入式系统的应用越来越广泛。其中自备电源嵌入式系统由于受功耗的限制，其设计与应用一直受到制约。一般来说，正常工作的嵌入式系统电流消耗在mA级，而处于休眠状态下可以控制在μA级左右，3个数量级的能源节约对于有限的自备电源无疑具有极大的诱惑，所以这类系统基本上都要采用休眠激活的方案以实现节能，达到延长工作寿命的目的。

　　目前可供采用的休眠激活方案主要有3种：事件激活法、定时激活法和定位激活法。事件激活法主要应用于检测告警等场合，系统一般处于休眠模式，如果特定参数超限就会激发系统工作，这种方法一般要与相应的传感器配合实现，微处理器中也要占用相应的中断资源；定时激活法主要应用于周期工作的系统（如小区三表数据的采集）中，系统按照定时器设定的时间间隔定期上报采集数据，这种激活法的实现也非常方便，只需在相应的微处理器中添加定时器的中断处理程序；定位激活法主要应用于对位置敏感的系统（如贵重资产管理和停车场的自动道闸等）中，该系统在特定位置安装检测设备，如果有监管人员或设备离开或进入这些特定领域将会激发系统工作。定位激活法的实现有多种，本文主要介绍利用无线信号进行定位激活的一种实现方法。

1  基本原理

　　无线信号频谱中LF频段信号具有穿透能力强的特点，它可以穿透非磁性介质，如水、混凝土、塑料等（不受视线距离限制），所以利用LF频段设计激活电路是一种较好方案。无线信号频率与波长存在反比例关系，天线长度取决于波长长度。500 MHz RF信号的波长为60 cm，天线很短，完全可以方便地实现；而125 kHz LF信号的波长为2.4 km，做这样的天线肯定不实际。所以利用LF频段信号作为激活信号，接收端不再采用电磁场（radio）原理进行工作，而是直接通过接收磁场（magnetic）信号，然后利用磁场在线圈中的感应信号进行判断处理，如图1所示。该系统主要由磁场发射端和接收端两种设备组成。

图1  磁场工作原理

　　MCP2030是Microchip公司开发的专门针对低频无线磁场通信的模拟前端器件。该器件集成有8个可编程配置寄存器和1个只读状态寄存器，根据寄存器配置，MCP2030可以输出解调数据、载波时钟和磁场强度RSSI。该器件模拟接收电路具有较强的灵敏度，可以接收识别1 mVpp信号并解调8%的微弱调制信号。为了得到可靠的磁场信号，MCP2030采用了3组天线和3组接收解调电路。3组天线分别指向互相垂直的X、Y、Z轴，这样无论接收器如何放置，总可以得到磁场信号，从而解决了磁场信号的方向性问题。其结构框图如图2所示。

图2  MCP2030结构框图

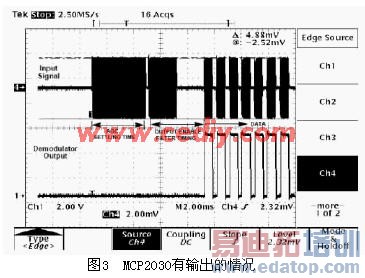

图3  MCP2030有输出的情况

　　MCP2030集成了无线信号数字序列滤波部件，可以根据需要设定数字序列，器件只有当接收到特定数字序列时才做出响应，所以可有效避免其他信号干扰所引起的激活现象。图3所示为无线数字序列符合设定数字序列的情况，特定的数字序列为“2 ms有2 ms无”载波信号，此时LFDATA在监测到特定序列之后输出的ASK调制信号，如果无线数字序列不符合设定数字序列，LFDATA无输出。

　　MCP2030具有功耗极低的显著优势，为便于在自备电源的嵌入式系统中应用，专门设计优化了3种工作模式，即休眠模式、待机模式和工作模式。休眠模式由SPI 接口命令进行控制，进入休眠之后，除寄存器、存储器和SPI功能电路之外，包括RF限幅器在内的所有电路都将关闭，以使消耗的电流最低（0.2 μA），需要用上电复位以及除休眠命令外的任何其他SPI命令将器件从休眠模式唤醒；当天线输入没有LF信号时，器件将自动处于待机模式，但器件内部各部分电路已上电并准备接收输入信号，待机模式下电流消耗的典型值为4 μA（3个接收天线工作）；当在LF天线输入上有LF信号且内部电路随接收的数据而进行切换时，器件处于低电流工作模式，该模式下电流消耗仅为13 μA。

　　除此之外，该器件还支持半电源和无电源工作模式。无电源工作方式下，器件完全从磁场中提取能量进行工作；在半电源工作方式下，器件尽可能从磁场获取能量，不得已情况下由电源供电。

2  设计应用

　　有源射频标签是射频识别系统中的重要组成部分，相比而言具有存储容量大、通信距离远、功能丰富的优势，可以广泛应用于物流跟踪、贵重资产管理等领域。其内部电路主要部件有：控制器、激活信号检测电路、RAM/ROM、定时器、UHF收发器、电源等。其中，激活信号检测电路可以由MCP2030进行实现，如图4所示。利用MCP2030针对设定数字序列进行识别接收的能力，可以有效地控制标签的工作状态。当标签到达安装有射频激活发射器的特定位置时，MCP2030从SPI接口上输出相应的接收信号，使得控制器退出休眠状态，并对数据进行接收、分析和处理，最终存储在RAM/ROM相应的位置中。当需要与读写器进行信息交互时，控制器通过UHF收发器进行通信，控制器处理完之后自动进入休眠状态，直到下一次接收到磁场激活信号或定时器产生定时中断。

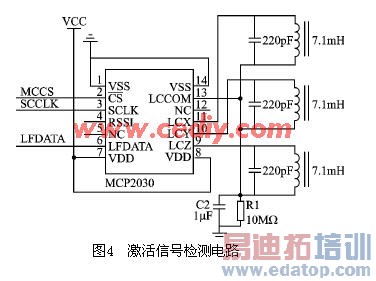

图4  激活信号检测电路

如图4所示，MCP2030与控制器通过SPI接口进行连接，SPI接口定义分别为LFDATA、SCCLK、MCCS。该接口命令由16位的控制字组成，命令格式如下：

　　D13～D15为命令类型，MCP2030根据命令类型确定后续的数据含义并执行相应的操作。其中，0x07为写数据命令，0x06为读数据命令。如果是写数据或读数据命令，则后续D9～D12为寄存器地址，分别指定该命令所要操作的寄存器地址，D1～D8为寄存器数据内容，D0为该命令行校验信息；如果不是写数据或读数据命令，则D0～D12的数据内容无意义。

　　为使MCP2030正常工作，系统上电复位时要对该器件进行正确的初始化配置。在此设定无线信号数字滤波序列为2 ms有2 ms无，使能通道自动选择功能和解调信号输出功能，初始化程序段如下：

void Init_MCP2030(void) {
　　ShiftOutSpi(0xe1,0x41);//reg0 111 0000 1010 0000 1
　　ShiftOutSpi(0xe2,0x01);//reg1 111 0001 0000 0000 1
　　ShiftOutSpi(0xe4,0x01);//reg2 111 0010 0000 0000 1
　　ShiftOutSpi(0xe6,0x01);//reg3 111 0011 0000 0000 1
　　ShiftOutSpi(0xe8,0x01);//reg4 111 0100 0000 0000 1
　　ShiftOutSpi(0xeb,0x81);//reg5 111 0101 1100 0000 1
　　ShiftOutSpi(0xed,0x3f);//reg6 111 0110 1001 1111 1
}

　　控制器向MCP2030发送数据的程序实现如下：

//数据预先存储在OutData1和OutData2中
void ShiftOutSpi(unsigned char OutData1,unsigned char OutData2) {
　　unsigned char i;
　　SCCLK=0;
　　MCCS=0;
　　for(i=0;i<8;i++) {
　　　　LFDATA=OutData1 & 0x80;
　　　　OutData1=OutData1
