一种 UHF 及微波段 RFID 标签芯片的研究与应用
录入:edatop.com 点击:
1 UCODE HSL 的性能概述
UCODE HSL 芯片是皇家飞利浦电子集团(Philips)推出新一代供应链管理应用RFID 半导体产品。能为所有主要的供应链与运筹管理应用提供RFID 解决方案。该无源Tag 芯片的主要特性有:
(1) 射频特性:工作频率为UHF 段的860MHz-960MHz 和微波段的2.4GHz- 2.5GHz;采用16 位CRC校验;具有防冲突仲裁机制;在使用单边天线时,最大有效操作距离可达到8.4M。
(2) 存储单元:具有2048bits 的存储空间(包括数据锁存标志位);64bits UID 码,位于存储器的0- 7 字节单元;位于存储器8- 223 字节单元的216bytes 存储空间可供用户读写。
(3) 安全特性:64 位的唯一产品序列号;每字节的写保护机制。
(4) 操作距离:基于该UCODE HSL 的标签可达到的操作距离可以用以下公式计算:
其中,Rmax 为最大的有效操作距离,EIRP 为射频功率,GTAG 为获取的Tag 天线个数,为载波波长,PTAG为Tag 需要的最小射频功率。在各个地区使用不同的标准规范情况下,不同工作频段和不同的发射功率可以得到差别很大的读写距离,其具体对照表格如表1。
(5) 空中接口标准与应用标准:空中接口技术规范包括信道频率和宽度、调制方式、功率和功率灵敏度以及数据结构。UCODE HSL 符合ISO18000- 4(2.45GHz)、ISO18000 - 6 (860 - 930MHz)、ANSI/INCITS 256 - 2001Part3 和ANSI/INCITS 256- 2001 Part4 标准。在行业应用方面,符合HH20.8.4、AIAG B- 11、EAN.UCC GTAG和ISO18185 标准。

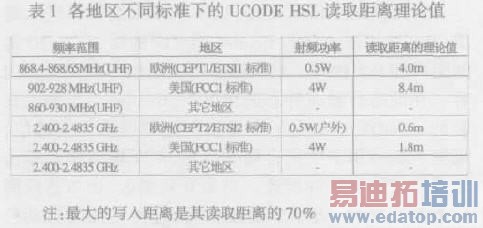

表1 各地区不同标准下的UCODE HSL 读取距离理论值
注:最大的写入距离是其读取距离的70%
2 UCODE HSL 芯片的内部结构

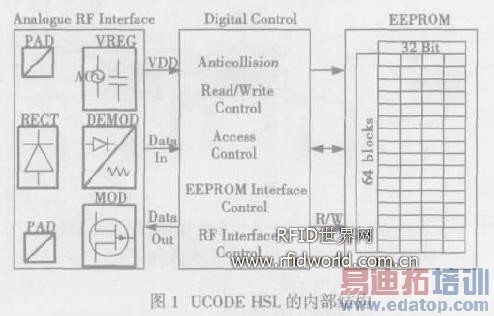

UCODE HSL 芯片结构分为三个主要部分:射频接口、控制中心和EEPROM存储器。如下图所示。
其中,射频接口部分有调制解调模块、天线接口和电源电路。调制解调模块完成对发送接收信号的调制解调;电源电路通过天线线圈接收到电压后给控制中心提供稳定的电压。控制中心由冲突检测、读写控制、存取控制、EEPROM接口控制和RF接口控制部分组成,主要负责处理与外部通信协议和与读写EEPROM。
3 数据处理机理
3.1 HSL 工作状态流程
UCODE HSL 有三个主要的工作状态:准备状态(READY)、ID 确认状态(ID)和数据交换状态(DATA EXCHANGE)
。

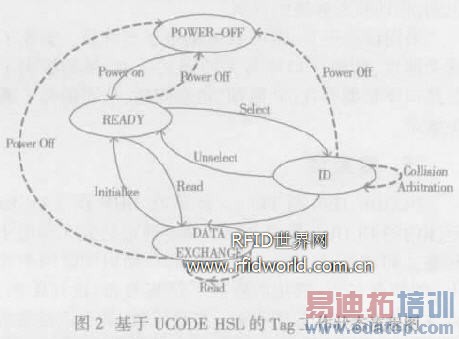

在典型的应用系统中,基于HSL 的Tag 在进入Reader 发射的电磁场后首先会被自动设置为READY状态;接受选择寻卡命令经过防冲撞机制进入ID 状态;如果在ID 状态下检测到选择读取命令,就会由ID状态转换到DATA EXCHANGE 状态。在数据DATAEXCHANGE 状态下,可以进行读写操作和数据锁存操作。其具体状态流程图如图2。
3.2 通讯协议
(1)下行数据编码(Forward Link)

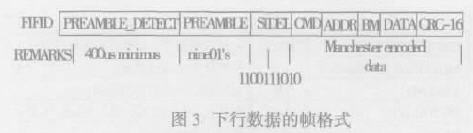

下行数据是指Tag 接收到的从Reader 发送过来的数据。在下行数据中,每帧的开头都包含有包头检测(PREAMBLE_DETECT)、数据包头(PREAMBLE)和开始标识符(START DELIMITER) 三部分,它们均采用NRZ 编码;数据帧包含其他数据如命令字、地址字和CRC- 16 校验字均采用Manchester 编码,其数据的传输带宽是NRZ 编码的两倍。采用18%和100%两种ASK 调制信号,波特率为8~40kBits/s。下行数据的包头字为18bits 二进制数据:01 01 01 01 01 01 01 0101,而开始标识符在返回数据波特率为接收时的1 倍时,定义为11 00 11 10 10,为4 倍时定义为11 01 1100 10 1。数据的帧格式如下图。
(2)上行数据编码(Return Link)

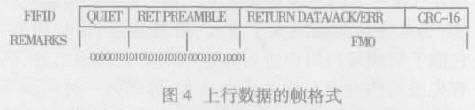

上行数据是指Tag 发送到Reader 的数据。上行数据帧的开头都包含有休眠和返回包头字节部分,与下行数据一样,上行数据的头部数据都采用NRZ 编码,不同的是,上行数据帧的返回数据字和CRC- 16 校验字均采用FM0 编码,这种编码即在比特时间边缘均发生电平跳变,若每比特时间中间发生电平跳变则代表数据0,否则代表数据1。其数据的传输带宽是NRZ 编码的两倍。返回数据的包头字定义为32bits 二进制数据:00 00 01 01 01 01 01 01 01 01 00 01 10 11 00 01。其帧格式如下图。
3.3 数据的完整性
传输数据的完整性是RFID 研究的热点问题之一。传输数据的错误有两种:调制编码错误和CRC 校验错误。这两种错误均可以导致命令不能被Tag 或者Reader 识别。在CRC 校验出现错误后,HSL 会返回到READY 状态;如果出现编码错误,当检测到有效的开始标识符后HSL 会自动返回到READY 状态,否则保持原来状态。
循环冗余码校验(Cyclical Redundancy Check, CRC)检错能力强,容易实现,是目前应用最广的检错码编码方式之一。在HSL 中CRC 检验的实现是选取CRC-16 码校验,符合CRC- CCIT 标准,约定的生成多项式G(x)=X16+X12+X5+1。HSL 在生成CRC 校验码时,首先会把所有的CRC 寄存器初始化为FFFFh;然后将数据的第一个8- bit 字符与16 位CRC 寄存器的低8 位进行异或,并把结果存入CRC 寄存器;再把CRC 寄存器向右移一位,MSB 补零,移出并检查LSB;如果LSB 为0,重复上一步;若LSB 为1,CRC 寄存器与多项式码相异或;重复上两步直到8 次移位全部完成。此时一个8- bit 数据处理完毕,重复直到所有数据全部处理完成,最终CRC 寄存器的内容即为CRC 值。
3.4 基本命令及代码
基于HSL 的Tag 通过执行一系列由Reader 发出的命令,在三个状态(READY、ID、DATA EXCHANGE)间切换,并完成防碰撞、EEPROM的数据读写等操作。HSL 的基本命令字及其代码如下表。
4 典型应用
基于UCODE HSL 的RFID 电子标签可以封装于PVC、PET、PP、不干胶纸等多种介质内,具有优异的物理特性及强大的信息管理和防伪功能。Philips 的UCODEHSL 标签芯片是专门面向无源式智能型标签所设计的芯片,与有源主动式电子标签相比,它的体积小,成本低,不用电池,可永久性使用,使用寿命长,应用在如电子不停车收费系统(ETC)中,无需经常更换标签,为系统的实施减少了投入,可靠性强,优势明显。它除了射频接口可以进行高速双向数据传输之外,还有先进的防冲突与冲突仲裁技术,可在同一时间读写多个标签,非常适合于长距离的应用, 如在供应链管理和物流应用领域的集装箱和货箱的跟踪上,每秒可阅读50 个标签。
把UCODE HSL 用于海关进出车辆自动识别管理系统上,利用RFID 技术对附有Tag 标签的通行车辆进行自动识别, 能有效地提高闸口通行效率并对各种过关车辆进行追踪管理。
其具体的工作过程是:当车辆或集装箱车进入通道,Tag 芯片被入口的Reader 感应圈激活,在7- 10 米的距离和0.5 秒内,不接触即可读出汽车电子标识内容。在动态行驶或静态的状况下,Reader 与车辆上安装的UCODE HSL 电子车牌进行短程微波无线通信,采集车辆标识卡中所存储的信息,对车辆或集装箱法定身份进行有效性检验。当离开监测区,出口感应圈检测到车辆时,清除车辆显示器(选件),关闭自动栏杆(选件),将出入车辆数据提交到信息管理系统。其系统图如下:
该系统中所用的HSL 标签参数如下:
工作模式:R/W(读写),无源
存储容量:64 位ID 号
工作频率:902~928MHz
符合标准:FCC1 美国国家标准
读写距离远:0~10 米(与不同的天线相配套)
工作温度:- 20℃~+70℃
适应速度:<60km/h
安装方式:空气介质中使用
应用特点:具有防碰撞功能,适合单标签、多标签识别,移动状态标签的识别采用该基于UCODE HSL 的电子车牌后,提高了通关速度,缓解了口岸海关的通关压力,帮助解决了公路口岸长期存在的“瓶颈”堵塞问题,从而提高了通关效率。
5 结束语
UCODE HSL 是Philips 首款在UHF 和2.45GHz范围内的UCODE 集成电路产品。通过研究无源电子标签,将之应用于海关进出车辆自动识别管理系统上,创新点在于:成功的解决了标签寿命、读写距离、防冲突等的关键技术问题。实践证明:基于该标签的系统应用于供应链管理、资产管理、集装箱识别、栈板追踪等RFID 领域,起到了显著的效果。
(文/广东工业大学 程良伦 刘学钢 )
