农粮署蔬果运销回收容器之验证分析
录入：edatop.com 点击：
蔬果运销回收容器验证测试拟运用 RFID 技术规划回收容器管理作业雏型系统及蔬果运销回收容器处理中心之可行性规划。雏型系统包含农产品产销资料资讯化系统、容器管理雏型系统及容器标准作业流程，并进行回收容器与 RFID 标签嵌合测试，期能提升蔬果运销回收容器的推广与使用。经由调查及预估批发市场蔬果交易量，蔬果供应单位、地区分布、现有容器使用及回收状况，评估蔬果运销回收容器处理中心的地点选择、家数及规模大小之可行性，继而完成建置容器处理中心地区、容器回收区域、处理数量、需求设备、规模大小及资金需求之规划。
产地农民作业规范
(1). 农民向供货单位领用塑胶容器，每次使用费由批发市场于货款中扣除。
(2). 支付塑胶容器(每只/次)使用费。
(3). 供货农民于产地经初步分级包装于塑胶容器后，利用RFID Tag粘贴于塑胶容器上。
(4). 供货人需将标准分类码、供货人、品名代码、重量、等级、件数(塑胶容器为单位输入)、供货日期等资讯键入系统中。
(5). 供货农民可于查询明细栏位中检视、选取或删除Tag 资料(塑胶容器)，程式自动呈现该Tag 资料(塑胶容器)的相关栏位资料。
(6). 供货农民于读取Tag 资料(塑胶容器)时，若有发生损伤、资料不正确或作废等情况，得选择新塑胶容器或Tag重新装入塑胶容器。
(7). 供货农民于塑胶容器Tag 资料作业完成后，须由程式操作视窗检视Tag资料正确无误后，再按下上传按钮，系统会自动将该日该农民（产销班）之出货Tag资料按明细单格式统计后，藉由网际网路上传至作业系统。完成产地RFID Tag作业。
(8). 供货农民于RFID Tag操作时以输入英文字母及阿拉伯数字为主。输入程式能自动带出相关资料，例如输入农民编码时可自动显示农民姓名，又如输入品项编码时可自动带出标准分类编码及蔬菜名字。
(9). 供货农民得于查询程式操作视窗选择标签内容。
供货单位(农会、合作社、合作农场等)作业规范
(1). 供货单位人员理货完成后，得根据农民进货及理货资料，利用Reader读取程式将Tag 资料(塑胶容器)读出。
(2). 供货单位人员需将(标准分类码)、供货人、品名代码、重量、等级、件数(塑胶容器为单位)、供货日期等资讯读入系统中。
(3). 供货单位人员可于明细栏位中检视、选取或删除错误之Tag 资料，程式自动呈现该Tag 资料的相关栏位内容。
(4). 供货单位人员于理货检查时，若有发生RFID Tag损伤、资料不正确或作废等情况，选择Tag重新装入塑胶容器。
(5). 供货单位人员于读取Tag 资料作业完成后，须再次于程式操作视窗检视Tag 资料正确无误后，再按下上传按钮，系统会自动将该供货农民之供货Tag 资料明细格式统计后，传送至作业系统。完成供货单位RFID Tag读取作业。
(6). 供货单位人员于 RFID Tag 操作时以输入英文字母及阿拉伯数字为主。输入程式能自动带出相关资料，例如输入农民编码时可自动显示农民姓名，又如输入品项编码时可自动带出标准分类编码及蔬菜名字。
(7). 供货单位人员得于查询程式操作视窗选择标签内容。
(8). 依实际需求向容器供应商申请容器，并由容器供应商负责运送至指定地点。
(9). 收取塑胶容器(每只/次)之管理费。
(10). 代垫塑胶容器每只之押金。
果菜批发市场作业规范
(1). 货品磅秤
进货之货物先于地磅上过磅(量大时车子连同货物一起过磅)，并核对系统资料。
(2). 下货/理货
当完成过磅动作接下来将产销车货品运送至拍卖区进行卸货，并由果菜运销人员进行理货，将相关产品资讯读出(供应代码、规格、等级、件数…) ，理货人员根据供货人之进货明细单及过磅资料进行比对点收作业，并进行货品等级及品质之检验。数量(重量及品质无误后，完成理货作业。果菜批发市场人员手持Reader逐一读取Tag资料(塑胶容器)，并将资料传送至作业系统。
(3). 拍卖
由果菜运销拍卖人员进行拍卖，下标人员可在拍卖区进行货品品质查验。
(4). 交易托运
得标者完成交易直接托运。
(5). 收取塑胶容器(每只/次)之管理费
提供一定运作期间内（七日）交易量之容器回收场所，由容器供应商负责派人管理工作，包括回收登录、回运作业以及退还保证金等。
(6). 代扣供应塑胶容器(每只/次)之(农民)使用费，并转拨容器供应中心。
(7). 代扣承销人塑胶容器(每只/次)之押金，并转拨容器供应中心于承销人交回回收点时退还押金。
容器供应中心作业规范
(1). 容器生产、制造、运输。
(2). 批发市场容器回收管理人员。
(3). 回运作业。
(4). 承销人押金退还。
(5). 收取塑胶容器(每只/次)之使用费收入。
本验测将测试两种 RFID 标签与蔬果运输回收容器的嵌合方式，利用标签的特殊封装及塑胶容器的特殊设计，用以达到 RFID 回收容器营运之目的。本次测试所使用的 RFID 读取器设备为 Alien UHF Gen-2 RFID Reader，并搭配 Circular Antenna 进行测试。 RFID 标签与塑胶容器的嵌合方式如下：
1. RFID 标签利用插销、卡榫之方式与塑胶容器进行结合。
2. RFID 标签于容器射出成型过程与容器嵌合。
于此测试阶段，亦将针对不同的 RFID 标签与塑胶容器的嵌合方式的 RFID 读取效能进行测试，借以评估较佳的标签嵌合方式。 RFID读取效能测试项目如下所示：
1. RFID 标签的评估选用
2. RFID 标签的摆放位置
3. RFID 标签的摆放角度
4. RFID 标签的摆放数量
5. 标签与回收容器结合读取测试
(文/经济部RFID公领域应用推动办公室．林孝鸿专案经理)
图1、台中果菜批发市场现况
产地农民作业规范
(1). 农民向供货单位领用塑胶容器，每次使用费由批发市场于货款中扣除。
(2). 支付塑胶容器(每只/次)使用费。
(3). 供货农民于产地经初步分级包装于塑胶容器后，利用RFID Tag粘贴于塑胶容器上。
(4). 供货人需将标准分类码、供货人、品名代码、重量、等级、件数(塑胶容器为单位输入)、供货日期等资讯键入系统中。
(5). 供货农民可于查询明细栏位中检视、选取或删除Tag 资料(塑胶容器)，程式自动呈现该Tag 资料(塑胶容器)的相关栏位资料。
(6). 供货农民于读取Tag 资料(塑胶容器)时，若有发生损伤、资料不正确或作废等情况，得选择新塑胶容器或Tag重新装入塑胶容器。
(7). 供货农民于塑胶容器Tag 资料作业完成后，须由程式操作视窗检视Tag资料正确无误后，再按下上传按钮，系统会自动将该日该农民（产销班）之出货Tag资料按明细单格式统计后，藉由网际网路上传至作业系统。完成产地RFID Tag作业。
(8). 供货农民于RFID Tag操作时以输入英文字母及阿拉伯数字为主。输入程式能自动带出相关资料，例如输入农民编码时可自动显示农民姓名，又如输入品项编码时可自动带出标准分类编码及蔬菜名字。
(9). 供货农民得于查询程式操作视窗选择标签内容。
供货单位(农会、合作社、合作农场等)作业规范
(1). 供货单位人员理货完成后，得根据农民进货及理货资料，利用Reader读取程式将Tag 资料(塑胶容器)读出。
(2). 供货单位人员需将(标准分类码)、供货人、品名代码、重量、等级、件数(塑胶容器为单位)、供货日期等资讯读入系统中。
(3). 供货单位人员可于明细栏位中检视、选取或删除错误之Tag 资料，程式自动呈现该Tag 资料的相关栏位内容。
(4). 供货单位人员于理货检查时，若有发生RFID Tag损伤、资料不正确或作废等情况，选择Tag重新装入塑胶容器。
(5). 供货单位人员于读取Tag 资料作业完成后，须再次于程式操作视窗检视Tag 资料正确无误后，再按下上传按钮，系统会自动将该供货农民之供货Tag 资料明细格式统计后，传送至作业系统。完成供货单位RFID Tag读取作业。
(6). 供货单位人员于 RFID Tag 操作时以输入英文字母及阿拉伯数字为主。输入程式能自动带出相关资料，例如输入农民编码时可自动显示农民姓名，又如输入品项编码时可自动带出标准分类编码及蔬菜名字。
(7). 供货单位人员得于查询程式操作视窗选择标签内容。
(8). 依实际需求向容器供应商申请容器，并由容器供应商负责运送至指定地点。
(9). 收取塑胶容器(每只/次)之管理费。
(10). 代垫塑胶容器每只之押金。
果菜批发市场作业规范
(1). 货品磅秤
进货之货物先于地磅上过磅(量大时车子连同货物一起过磅)，并核对系统资料。
(2). 下货/理货
当完成过磅动作接下来将产销车货品运送至拍卖区进行卸货，并由果菜运销人员进行理货，将相关产品资讯读出(供应代码、规格、等级、件数…) ，理货人员根据供货人之进货明细单及过磅资料进行比对点收作业，并进行货品等级及品质之检验。数量(重量及品质无误后，完成理货作业。果菜批发市场人员手持Reader逐一读取Tag资料(塑胶容器)，并将资料传送至作业系统。
(3). 拍卖
由果菜运销拍卖人员进行拍卖，下标人员可在拍卖区进行货品品质查验。
(4). 交易托运
得标者完成交易直接托运。
(5). 收取塑胶容器(每只/次)之管理费
提供一定运作期间内（七日）交易量之容器回收场所，由容器供应商负责派人管理工作，包括回收登录、回运作业以及退还保证金等。
(6). 代扣供应塑胶容器(每只/次)之(农民)使用费，并转拨容器供应中心。
(7). 代扣承销人塑胶容器(每只/次)之押金，并转拨容器供应中心于承销人交回回收点时退还押金。
容器供应中心作业规范
(1). 容器生产、制造、运输。
(2). 批发市场容器回收管理人员。
(3). 回运作业。
(4). 承销人押金退还。
(5). 收取塑胶容器(每只/次)之使用费收入。

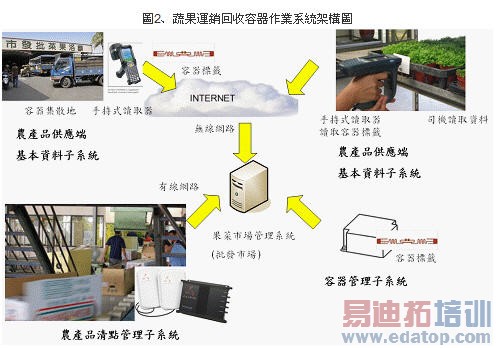

图2、蔬果运销回收容器作业系统架构图
本验测将测试两种 RFID 标签与蔬果运输回收容器的嵌合方式，利用标签的特殊封装及塑胶容器的特殊设计，用以达到 RFID 回收容器营运之目的。本次测试所使用的 RFID 读取器设备为 Alien UHF Gen-2 RFID Reader，并搭配 Circular Antenna 进行测试。 RFID 标签与塑胶容器的嵌合方式如下：
1. RFID 标签利用插销、卡榫之方式与塑胶容器进行结合。
2. RFID 标签于容器射出成型过程与容器嵌合。
于此测试阶段，亦将针对不同的 RFID 标签与塑胶容器的嵌合方式的 RFID 读取效能进行测试，借以评估较佳的标签嵌合方式。 RFID读取效能测试项目如下所示：
1. RFID 标签的评估选用
2. RFID 标签的摆放位置
3. RFID 标签的摆放角度
4. RFID 标签的摆放数量
5. 标签与回收容器结合读取测试

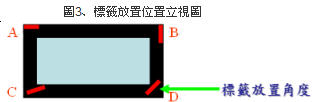

图3、标签放置位置立视图
图4、射出成型测试(一)
图5、射出成型测试(二)
图6、射出成型测试(三)
(文/经济部RFID公领域应用推动办公室．林孝鸿专案经理)
