消费商品源头管理及履历制度之 RFID 应用概念验证
录入:edatop.com 点击:
自“民国八十六”年起,政府强制机车骑士配戴安全帽,但交通意外却仍层出不穷,这使得安全帽之安全性更受到重视,安全帽是否代表安全的保障,是值得发人省思的一环。然而除了交通方面,日常生活中更是隐含了许多潜在的危险,近年来除湿机自燃意外频传,小家电使用有时反而成为民众的梦靥,民众在卖场所购买的产品其品质优劣,无从得知。因此,若能确保产品出货前已受到标准程序之检验,将使民众在购物时更能买的放心、用的安心。
将 RFID 技术实际导入至消费商品中,可达到下列之加值效果:
以 RFID 标签取代无法即时辨识商品资讯与辨别真伪之现行商品检验标识,并结合资讯网路相关技术,以强化商品检验管理。
提升商品安全意识,有效防制黑心商品,保障消费者安全。
提供有效率自动化管理及便民查询服务,达成市场监督管理。
促使商品检验与商品履历紧密结合,确保商品符合安全规范。
协助系统服务厂商开发延伸性服务系统,如消费商品民众查询系统、提供鉴别或防伪等服务,以扩大实施效果。
执行架构
本计划由经济部标准检验局主导,验证内容由经济部标准检验局指导并提供相关法规专业意见,配合进行验证厂商为东元电机股份有限公司,在实务作业面提供说明,提供硬体设备厂商共计有源立电通股份有限公司、骏达电通股份有限公司、精联电子股份有限公司与创识科技股份有限公司,负责应用软体开发与系统整合为工业技术研究院。执行架构如下图所示。
本年度在经济部技术处指导之 RFID 公领域推动办公室协助下,提出“消费商品源头管理及履历制度之RFID应用”概念验测(POC, Proof of Concept)计划。期望透过RFID(Radio Frequency IDentification)技术,针对下列项目进行验测,以作为日后推动应用RFID 技术之参考与依据。
RFID 设备基本性能测试
了解各式Tag及Reader之基本性能
包括固定式、手持式Reader及UHF频段Tag之测试
实验室情境模拟验证
发展消费商品源头管理与履历制度系统应用软硬体。
于实验室确认软硬体及RFID相关设备通讯连结方式,并验证整体系统适用性。
现场导入测试
于东元电机股份有限公司进行现场导入测试
应用情境
应用情境如下图所示,厂商于 RFID 标签内输入所需消费商品相关资料,并于工厂出货后贴附RFID标签,再送至零售卖场中,同时系统同步将商品资料传送至资料库中,标检局人员于零售卖场抽查验证时,可利用手持式RFID读取器及时检验。当消费商品发生意外事故时,可利用资讯系统查询该商品之批号等资讯,及时追踪追溯并回收此批商品。
现行消费商品源头管理及履历制度(如下图),仍以较静态方式呈现其文件及相关资料。主要有以下几个缺点:
货物商品出厂后,虽贴附检验标章,但消费者于商场却无法轻易辨识检验标章真伪。
商品相关资讯只储存于厂商端,未与检验局资料库整合,事故发生时检验局无法立刻获得相关资讯。
在“货物出厂”方面:厂商上传商品相关资料后,消费者可于商场持有手持式RFID读取器即时获得该商品相关资讯及检验标识。
在“检查作业”方面:检验人员可持手持式 RFID 读取器于商场抽查检验商品,并即时判定其标签资讯是否与商品型号相符。
在“事故发生”方面:即时读取 RFID 标签获得商品批号等资讯,且通知各商场使其即时下架回收,并于事后作商品追踪追溯。
基本性能测试
第一阶段共测试6种 UHF 标签如图5、3款读取器如图6(2款固定式、1款手持式)。第一阶段基本验测结果可汇整如表1所示:
本研究静态测试主要测试 Reader 读取物品Tag的最大读取距离,Tag-A至Tag-E结合二项产品,其读取距离皆可超过5公尺符合应用需求。
为了将 RFID 结合标准检验局合格检验标章,因此本研究特别使用与现行合格检验标章尺寸相近之Tag-F,由于受限于尺寸设计,Tag-F本身被读取距离即较短,未来可透过客制化设计增加读取距离。
使用固定式读取器测试情况下,厂牌B读取器搭配Tag D所获效能最佳,因此本研究将采用厂牌B与Tag-D及Tag-F进行后续测试。手持式Reader 则采用 Reader-C。
系统架构
本系统主要提供五种功能,分别为登入商品相关资料、上传资料、标检局人员市面抽查、商品资讯查询、事故追踪追溯,于工厂、卖场及标检局各设置 RFID 读取器、作业系统与电脑设备,规划系统架构如图7所示。
验证系统概述
验证系统画面如下图所示:
本概念验证计划应用 RFID 相关技术于“消费商品源头管理及履历制度”上,实际模拟消费商品出厂之资讯纪录、检验抽查情况以及意外事故追踪追溯状况,希望藉由本概念验证初步展现消费商品源头管理及履历制度的优点,冀望后续政府相关单位能持续扩大规模试办,以提升消费者居家与生活安全。
(文/经济部RFID公领域应用推动办公室.余俊德、范振智、郑憬聪、台北科技大学.陈凯瀛、陈育盟、张筱筠)
将 RFID 技术实际导入至消费商品中,可达到下列之加值效果:
以 RFID 标签取代无法即时辨识商品资讯与辨别真伪之现行商品检验标识,并结合资讯网路相关技术,以强化商品检验管理。
提升商品安全意识,有效防制黑心商品,保障消费者安全。
提供有效率自动化管理及便民查询服务,达成市场监督管理。
促使商品检验与商品履历紧密结合,确保商品符合安全规范。
协助系统服务厂商开发延伸性服务系统,如消费商品民众查询系统、提供鉴别或防伪等服务,以扩大实施效果。
执行架构
本计划由经济部标准检验局主导,验证内容由经济部标准检验局指导并提供相关法规专业意见,配合进行验证厂商为东元电机股份有限公司,在实务作业面提供说明,提供硬体设备厂商共计有源立电通股份有限公司、骏达电通股份有限公司、精联电子股份有限公司与创识科技股份有限公司,负责应用软体开发与系统整合为工业技术研究院。执行架构如下图所示。

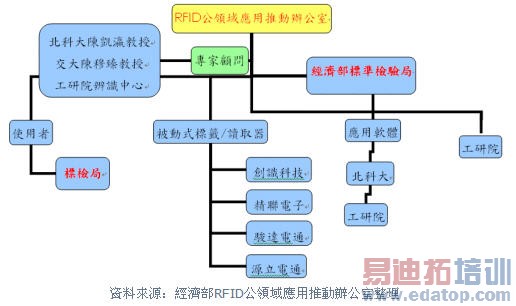

图1、“消费商品源头管理及履历制度之 RFID 应用概念验证”执行架构图
本年度在经济部技术处指导之 RFID 公领域推动办公室协助下,提出“消费商品源头管理及履历制度之RFID应用”概念验测(POC, Proof of Concept)计划。期望透过RFID(Radio Frequency IDentification)技术,针对下列项目进行验测,以作为日后推动应用RFID 技术之参考与依据。
RFID 设备基本性能测试
了解各式Tag及Reader之基本性能
包括固定式、手持式Reader及UHF频段Tag之测试
实验室情境模拟验证
发展消费商品源头管理与履历制度系统应用软硬体。
于实验室确认软硬体及RFID相关设备通讯连结方式,并验证整体系统适用性。
现场导入测试
于东元电机股份有限公司进行现场导入测试
应用情境
应用情境如下图所示,厂商于 RFID 标签内输入所需消费商品相关资料,并于工厂出货后贴附RFID标签,再送至零售卖场中,同时系统同步将商品资料传送至资料库中,标检局人员于零售卖场抽查验证时,可利用手持式RFID读取器及时检验。当消费商品发生意外事故时,可利用资讯系统查询该商品之批号等资讯,及时追踪追溯并回收此批商品。

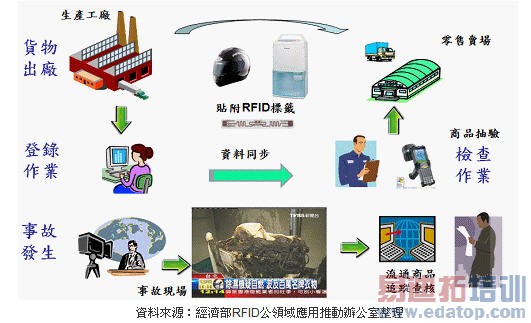

图2、“消费商品源头管理及履历制度之 RFID 应用概念验证”应用情境图
现行消费商品源头管理及履历制度(如下图),仍以较静态方式呈现其文件及相关资料。主要有以下几个缺点:
货物商品出厂后,虽贴附检验标章,但消费者于商场却无法轻易辨识检验标章真伪。
商品相关资讯只储存于厂商端,未与检验局资料库整合,事故发生时检验局无法立刻获得相关资讯。

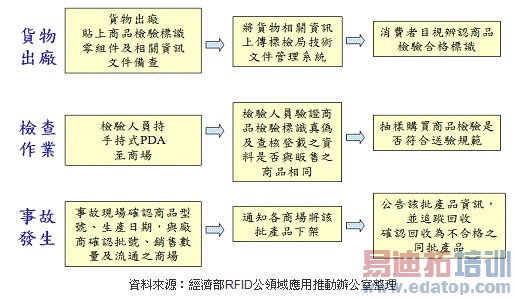

图3、消费商品源头管理及履历制度流程图(导入前)

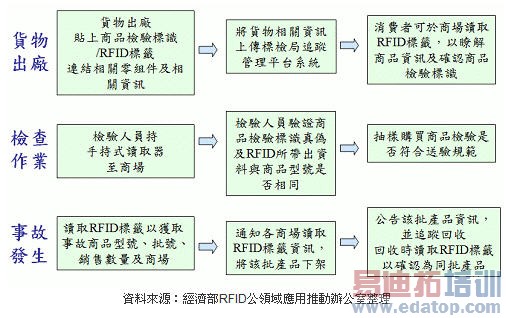

图4、消费商品源头管理及履历制度流程图(导入后)
在“货物出厂”方面:厂商上传商品相关资料后,消费者可于商场持有手持式RFID读取器即时获得该商品相关资讯及检验标识。
在“检查作业”方面:检验人员可持手持式 RFID 读取器于商场抽查检验商品,并即时判定其标签资讯是否与商品型号相符。
在“事故发生”方面:即时读取 RFID 标签获得商品批号等资讯,且通知各商场使其即时下架回收,并于事后作商品追踪追溯。
基本性能测试
第一阶段共测试6种 UHF 标签如图5、3款读取器如图6(2款固定式、1款手持式)。第一阶段基本验测结果可汇整如表1所示:

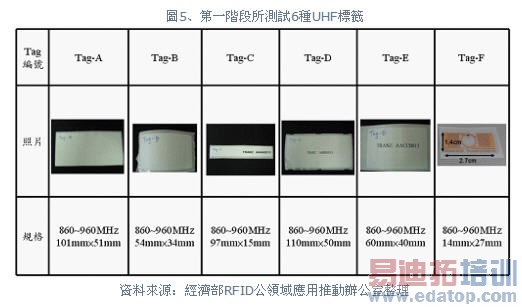

图5、第一阶段所测试6种 UHF 标签

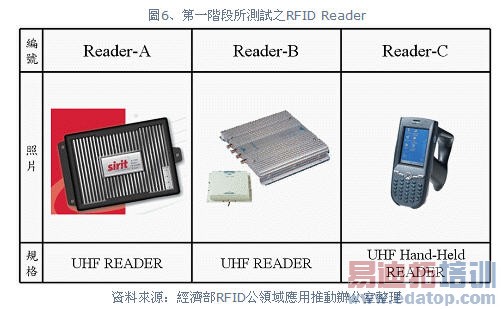

图6、第一阶段所测试之RFID Reader
本研究静态测试主要测试 Reader 读取物品Tag的最大读取距离,Tag-A至Tag-E结合二项产品,其读取距离皆可超过5公尺符合应用需求。
为了将 RFID 结合标准检验局合格检验标章,因此本研究特别使用与现行合格检验标章尺寸相近之Tag-F,由于受限于尺寸设计,Tag-F本身被读取距离即较短,未来可透过客制化设计增加读取距离。
使用固定式读取器测试情况下,厂牌B读取器搭配Tag D所获效能最佳,因此本研究将采用厂牌B与Tag-D及Tag-F进行后续测试。手持式Reader 则采用 Reader-C。
系统架构
本系统主要提供五种功能,分别为登入商品相关资料、上传资料、标检局人员市面抽查、商品资讯查询、事故追踪追溯,于工厂、卖场及标检局各设置 RFID 读取器、作业系统与电脑设备,规划系统架构如图7所示。

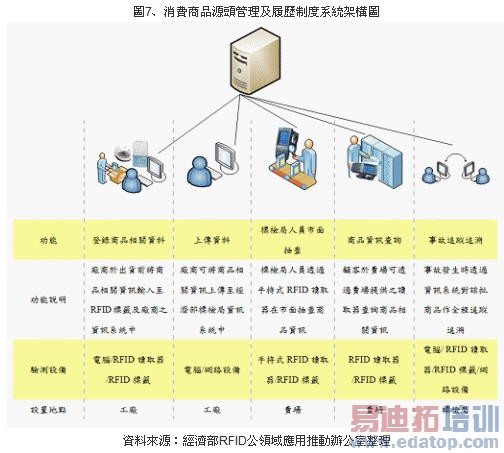

图7、消费商品源头管理及履历制度系统架构图
验证系统概述
验证系统画面如下图所示:

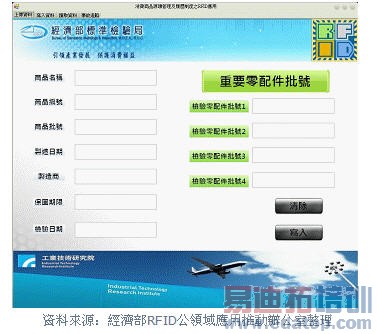

图8、系统画面“上传资料”

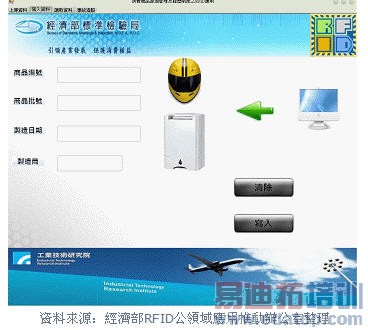

图9、系统画面“写入资料”

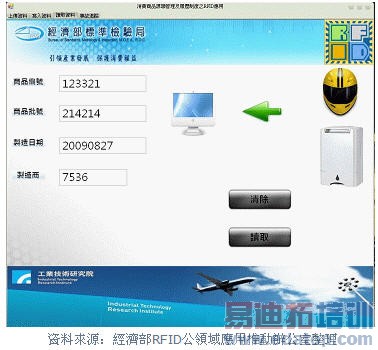

图10、系统画面“读取资料”

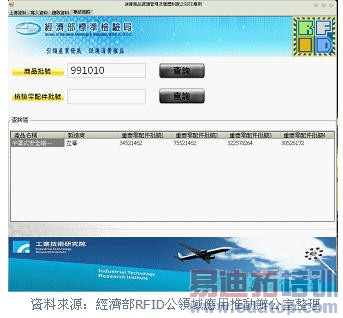

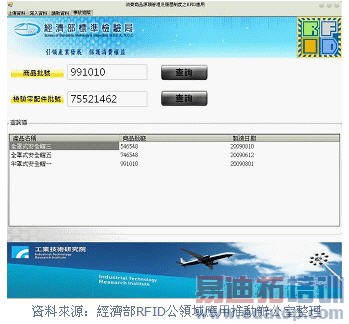

图11、系统画面“事故追踪”(一)
图12、系统画面“事故追踪”(二)

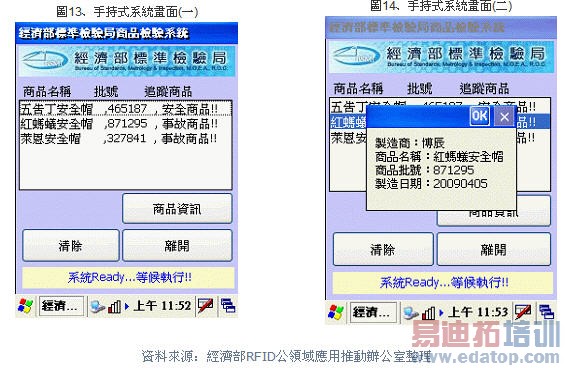

图13、手持式系统画面(一) 图14、手持式系统画面(二)
本概念验证计划应用 RFID 相关技术于“消费商品源头管理及履历制度”上,实际模拟消费商品出厂之资讯纪录、检验抽查情况以及意外事故追踪追溯状况,希望藉由本概念验证初步展现消费商品源头管理及履历制度的优点,冀望后续政府相关单位能持续扩大规模试办,以提升消费者居家与生活安全。
(文/经济部RFID公领域应用推动办公室.余俊德、范振智、郑憬聪、台北科技大学.陈凯瀛、陈育盟、张筱筠)
