零售通路上的防窃盗RFID系统设计
录入：edatop.com 点击：
电子商品防窃系统的缘起
零售通路市面上广泛被应用的“电子商品防窃系统”(Electronics Article Surveillance systems简称：EAS系统)。系统的原理是在商品上贴附特殊设计的标签做为记号，这个特殊标签一般我们称之为“安全标签”。安全标签依材质可分为：无线电波式(一般称RF)、磁声式(AM)以及电磁式。三种安全标签依各自的属性于商品上产品0与1的讯号。商品贴附安全标签时，标记为“1”，于结帐柜台结帐时，透过特殊设计的“解除器”将安全标签为“0”。透过商店出入口安装的“电子商品防窃侦测门”辨识商品的结帐状况；此为整个“电子商品防窃系统”的作业流程。
电子商品防窃系统源自于三家公司的创始发明：
美国Checkpoint Systems Inc.研发RF为基础的无线电波式电子商品防窃系统。
美国Sensormatic公司，研发AM(磁波与声波共振)为基础的磁声式电子商品防窃系统(目前已被美国Tyco公司所并购改名为Tyco Sensormatic)。
德国Meto公司所研发的磁条式(EM)电子商品防窃系统。 (于1999年被Checkpoint Systems Inc.全数并购，该公司产品已全部更名为Checkpoint系列产品)。
电子商品防窃系统于RFID的导入
如前所介绍的三大电子商品防窃系统，目前朝向RFID所蜕变出的新型态分别为：
1. RFID─目前以防窃导向的重心为HF (高频13.56MHz)波段，其原因为─针对开架式商品的广泛保护及辅助行销。
2. AMID─目前发展重心为防窃及加速盘点。
3. EMID─目前发展重心以图书馆的应用为主，其原因为EM系统的主要客户普遍集中于图书馆的使用。
“零售通路上的防窃盗RFID系统设计”介绍
RF电子商品防窃系统与RFID的整合
以电子商品防窃系统领域来说，Checkpoint Systems算是最为早期将RFID导入零售通路之一，其原由在于该公司的产品领域与RFID最为贴近。
目前研发的重心为打造─智慧型无人商店，其中首要目标为“智慧型陈列架”及“智慧型销售系统”的研发。 (目前仍于德国METRO连锁体系实验中)
智慧型陈列架介绍
1、货品由仓库发货到店。
2、智慧型陈列架所带来的功能为：
a.即时盘点回报：可以清楚的即时了解该店架上商品目前的数量。
b.商品的防窃：藉由作业系统的设定，可设定一件商品同时间拿取的最大数量，如果超出了设定值，系统将直接发送讯息给予店内保全人员随身携带PDA通报查巡。
c.即时补货功能：智慧型陈列架可设定最低库存量，当商品安全库存量低于设定值时，系统将发出补货讯息通知。
“智慧型销售系统”将对于零售通路的防窃及库存管理产生巨大的改变，RFID智慧型解除器帮助您在弹指之间解除设定并且回收再利用，而智慧型RFID/EAS双系统让零售业者轻松的识别顾客的结帐与否状况。 “RFID智慧型销售系统”于销售上大大地节省结时间，并且提供零售通路库存快速讯息以及资产保护的强化。
1、顾客从陈列架上选购商品。
2、柜台结帐流程：
a.回收型的RFID安全扣，在结帐完成后，透过智慧型解除器自动解除并且回收再使用。
b.消耗型的RFID标签，将于结帐读取完成后，自动销毁。
3、如果顾客未经过智慧型销售系统的结帐程序，“智慧型安全系统”将于出口处发出警报并且即时显示未结帐商品的ID。
1、于服务查询台读取商品RFID内资讯，包括：品牌、价格、尺寸以及其他资讯。
2、服务查询台还可以提供该商品搭配促销或相关性产品搭配。
AM电子商品防窃系统与AMID的整合
目前以AM电子商品防窃系统与RFID的整合，限于美国Tyco Sensormatic公司产品的公开资料有限；笔者对于AMID的资讯，将以日本Hitachi Chemical所得AMID分享资讯进行分析。
目前Hitachi Chemical、日本NEXT CO.,LTD以及全球AM商品防窃系统厂商美国WG公司共同开发出AMID系统。合作内容为NEXT CO.、LTD将HITACHI CHECMICAL所开发的U-CHIP 2.45GHz晶片值入AM安全标签中，搭配WG公司所生产的AM商品防窃盗系统，提供零售通路一个新型态的应用。
AMID目前在日本最大的高尔夫租赁公司正实际的使用及测试，已上市。该标签现有功能，据了解乃聚焦于资产的盘点及资产的保护。
如前所述，EM电子商品防窃系统在零售通路上并非主流，EM系统的主力绝大多数聚焦于图书馆图书安全的使用，据笔者所得最新资讯，关于日本HITACHI CHEMICAL U-CHIP 2.45GHz与EM磁条的整合，在实际使用的案例尚无确切资料。待日后有更新的资料讯息，再为各位提供。
（文/台湾宝点科技股份有限公司．许竣杰协理）
零售通路市面上广泛被应用的“电子商品防窃系统”(Electronics Article Surveillance systems简称：EAS系统)。系统的原理是在商品上贴附特殊设计的标签做为记号，这个特殊标签一般我们称之为“安全标签”。安全标签依材质可分为：无线电波式(一般称RF)、磁声式(AM)以及电磁式。三种安全标签依各自的属性于商品上产品0与1的讯号。商品贴附安全标签时，标记为“1”，于结帐柜台结帐时，透过特殊设计的“解除器”将安全标签为“0”。透过商店出入口安装的“电子商品防窃侦测门”辨识商品的结帐状况；此为整个“电子商品防窃系统”的作业流程。
电子商品防窃系统源自于三家公司的创始发明：
美国Checkpoint Systems Inc.研发RF为基础的无线电波式电子商品防窃系统。
美国Sensormatic公司，研发AM(磁波与声波共振)为基础的磁声式电子商品防窃系统(目前已被美国Tyco公司所并购改名为Tyco Sensormatic)。
德国Meto公司所研发的磁条式(EM)电子商品防窃系统。 (于1999年被Checkpoint Systems Inc.全数并购，该公司产品已全部更名为Checkpoint系列产品)。
电子商品防窃系统于RFID的导入
如前所介绍的三大电子商品防窃系统，目前朝向RFID所蜕变出的新型态分别为：
1. RFID─目前以防窃导向的重心为HF (高频13.56MHz)波段，其原因为─针对开架式商品的广泛保护及辅助行销。
2. AMID─目前发展重心为防窃及加速盘点。
3. EMID─目前发展重心以图书馆的应用为主，其原因为EM系统的主要客户普遍集中于图书馆的使用。
“零售通路上的防窃盗RFID系统设计”介绍
RF电子商品防窃系统与RFID的整合
以电子商品防窃系统领域来说，Checkpoint Systems算是最为早期将RFID导入零售通路之一，其原由在于该公司的产品领域与RFID最为贴近。
目前研发的重心为打造─智慧型无人商店，其中首要目标为“智慧型陈列架”及“智慧型销售系统”的研发。 (目前仍于德国METRO连锁体系实验中)
智慧型陈列架介绍
1、货品由仓库发货到店。
2、智慧型陈列架所带来的功能为：
a.即时盘点回报：可以清楚的即时了解该店架上商品目前的数量。
b.商品的防窃：藉由作业系统的设定，可设定一件商品同时间拿取的最大数量，如果超出了设定值，系统将直接发送讯息给予店内保全人员随身携带PDA通报查巡。
c.即时补货功能：智慧型陈列架可设定最低库存量，当商品安全库存量低于设定值时，系统将发出补货讯息通知。
图1、以Checkpoint Systems为例的智慧型陈列架
“智慧型销售系统”将对于零售通路的防窃及库存管理产生巨大的改变，RFID智慧型解除器帮助您在弹指之间解除设定并且回收再利用，而智慧型RFID/EAS双系统让零售业者轻松的识别顾客的结帐与否状况。 “RFID智慧型销售系统”于销售上大大地节省结时间，并且提供零售通路库存快速讯息以及资产保护的强化。
1、顾客从陈列架上选购商品。
2、柜台结帐流程：
a.回收型的RFID安全扣，在结帐完成后，透过智慧型解除器自动解除并且回收再使用。
b.消耗型的RFID标签，将于结帐读取完成后，自动销毁。
3、如果顾客未经过智慧型销售系统的结帐程序，“智慧型安全系统”将于出口处发出警报并且即时显示未结帐商品的ID。

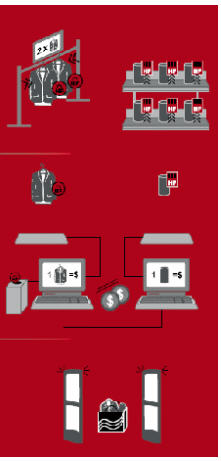

图2、以Checkpoint Systems为例的智慧型销售系统

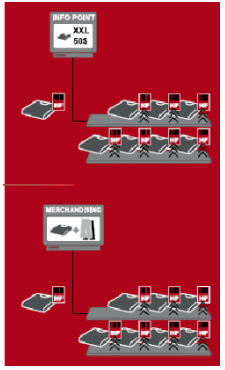

图3、智慧型销售系统还可提供查询台机制
1、于服务查询台读取商品RFID内资讯，包括：品牌、价格、尺寸以及其他资讯。
2、服务查询台还可以提供该商品搭配促销或相关性产品搭配。
AM电子商品防窃系统与AMID的整合
目前以AM电子商品防窃系统与RFID的整合，限于美国Tyco Sensormatic公司产品的公开资料有限；笔者对于AMID的资讯，将以日本Hitachi Chemical所得AMID分享资讯进行分析。
目前Hitachi Chemical、日本NEXT CO.,LTD以及全球AM商品防窃系统厂商美国WG公司共同开发出AMID系统。合作内容为NEXT CO.、LTD将HITACHI CHECMICAL所开发的U-CHIP 2.45GHz晶片值入AM安全标签中，搭配WG公司所生产的AM商品防窃盗系统，提供零售通路一个新型态的应用。
AMID目前在日本最大的高尔夫租赁公司正实际的使用及测试，已上市。该标签现有功能，据了解乃聚焦于资产的盘点及资产的保护。

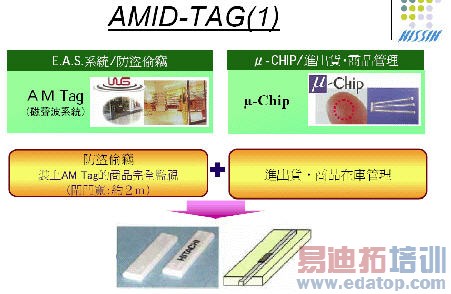

图4、AMID标签功能简介
如前所述，EM电子商品防窃系统在零售通路上并非主流，EM系统的主力绝大多数聚焦于图书馆图书安全的使用，据笔者所得最新资讯，关于日本HITACHI CHEMICAL U-CHIP 2.45GHz与EM磁条的整合，在实际使用的案例尚无确切资料。待日后有更新的资料讯息，再为各位提供。
（文/台湾宝点科技股份有限公司．许竣杰协理）
