RFID读写器发送电路原理设计

录入:edatop.com     点击:
       1. 读写器发送电路的架构

        无线电规范对读写器发射频谱的要求十分严格。另外,协议要求的发送的调制方式、调制深度等决定了读写器发送电路的架构。

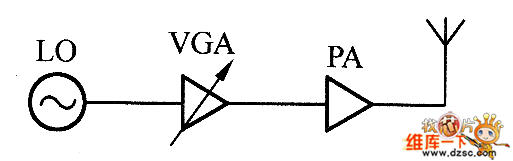

        图1是用于幅度调制的发射电路架构,包括本地振荡(LO)、可变增益放大器(VGA)、功率放大器(PA)以及天线(Anta),其中LO提供了发射电路的载波频率,输入数据通过VGA来调制发射载波,从而产生幅度调制信号。PA则把输出功率进行放大,然后通过天线把信号发送出去。这种发射电路的结构比较简单,采用的硬件比较少。



图1幅度调制的发射电路架构

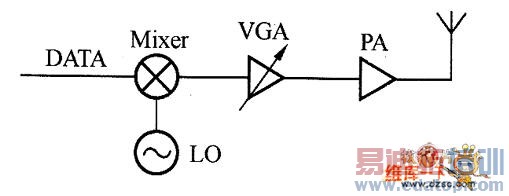

  图2是用于幅度和相位调制的发射电路架构,基于混频器的发射电路架构。与图1所示的发射电路架构相比,图2能够满足ISO18000-6对调制方式和调制深度的要求。



图2 幅度调制发射机架构

  2. 读写器发送电路的原理图设计

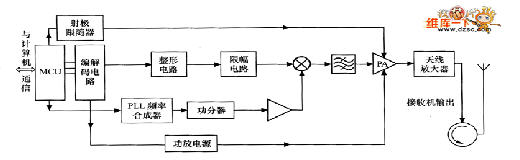

  根据ISO18000-6标准规范,设计RFID读写器发送设各的系统方案如图3所示。



图3 915MHz RFID读写器发送设备系统结构

  发送设备系统主要分为控制单元和射频接口两部分。

  控制单元:由MCU和编码电路构成。控制单元担负着以下任务:

  (1)与应用系统软件PC端进行通信并执行应用系统软件发来的命令。

  (2)控制与电子标签的通信过程。

  (3)信号的编码与解码。

  (4)执行反碰撞算法。

  (5)对电子标签与读写器之间要传送的数据进行加密和解密。

  (6)进行读写器和电子标签之间的身份验证。为了完成这些复杂的任务以及后续的信号处理,MCU拟采用ARM7系列32位微处理器。

  射频接口:完成对编码信号的调制、滤波、放大。

  在RFID读写器中,发送设备不是独立的,而是与接收设备配合工作的。环形器的作用是实现信号发送与接收的时分复用。

  915MHz REID读写器发送设各的工作过程如下。

  (1)MCU微控制器接收计算机发来的操作命令,启动应用程序,将相应的操作命令发送到编解码电路。

  (2)编码电路根据MCU微控制器传来的操作命令进行编码,形成基带信号送到整形电路和限幅电路进行处理,处理后的信号送往混频器(上变频)。

  (3)混频器将编码电路送来的基带信号与本振信号混频,进行ASk调制。

  (4)调制信号经带通滤波器滤波,再经功率放大器放大,再送往天线放大器放大,形成最终的发射信号。

  (5)环形器将天线放大器电路传来的功率信号送至天线,发给电子标签。

  其中,频率合成器产生的本振信号的频率控制、调制深度设定、功率放大器增益控制均由MCU微控制器根据通信协议以及系统工作条件等因素完成。
