智能卡小区一卡通系统中的IC卡造型

录入:edatop.com     点击:

\

一.引言

  目前,人们普遍认为,智能小区“一卡通” 是以IC卡技术为核心, 以计算机和通信技术为手段,将小区内的各项设施连接成为一个有机的整体,用户通过一张IC卡便可完成通常的资金结算和某些控制操作, 如用IC卡开启房门、停车、用IC卡支付电费、购物等,而不必像以往那样携带很多钥匙开门,去各个对应部门交费等繁杂的操作。但是, 由于国内的实际情况, 目前还不能完全通过一张卡来实现这些功能, 比如交通IC卡系统,理论上是可以通过一张卡实现公交、出租车的刷卡收费,但由于各部门之间的协调关系,现在尚不能全面得以实现。随着社会的发展进步,IC卡的应用会深入到各个领域,从而使一张IC卡可实现多种功能。

  另外,由于RFID技术使用的是无线电波,能够实现物体、人员的无接触识别,可以更进一步地深入和改善我们的生活、提高我们的工作效率,是未来自动识别技术的发展方向,具有更大的发展潜力和应用空间。现在,小区一卡通的应用也多采用RFID卡。因此,我们在小区IC卡的选型时将尽量考虑使用RFID卡。

  本文将讨论某智能化小区一卡通系统中的IC卡选型,并说明一卡通的实际应用。

二、IC卡的分类与性能比较

  IC卡是现代电子技术、计算机技术、自动识别技术发展的产物。为了充分地应用好IC卡,有必要了解IC卡的分类及其应用性能。IC卡的分类见图1。

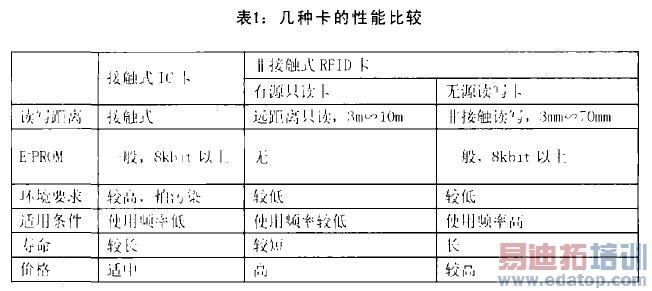

  图1中的几种卡的性能比较见表1。

三.IC卡的选型

  下面将对本小区中所用的IC卡进行选型。在选型时,我们将分为三个部分进行:

  A. 随身携带IC卡,它用做普通门禁卡和小区内的各种消费卡;

  B.车载IC ,它用做普通门禁卡、小区的停车场和小区的出入门禁管理;

  C. 表收费IC ,它用于三表(水表、电表、煤气表)的交费。

  1、随身携带IC卡的选型

  该卡选型既要用作普通门禁的钥匙卡来开门,又要用作电子钱包。门禁卡可以是仪含有ID号的只读卡,而电子钱包则应该足能够仔钱的读写卡。钱包中的钱可以用于支付小区的物业管理和消费,即通过IC卡完成对餐饮娱乐管理、物业消费资金结算、信息服务管理等收费。这类卡的使用频率很高、读写次数很多、各种用户资料的重要性各不相同。因此,我们根据此特点列出下而三种方案。

  A.方案l:采用接触式IC卡。

    根据表l可知,该卡的容量人,能够用于门禁卡和电了钱包。其缺点很明显, 即,它是通过触点的接触进行读写卡的。当它用于使用频率极高的场合时,极容易 因污染、扭曲、静电等原因而导致IC 的损坏,资料的丢失。因而,不适合用作门禁卡和电子钱包。

  B.方案2:采用RFID有源卡。

  RFID有源卡一般都是仅含有一个ID号的只读卡, 它是利用卡中的电池主动向读卡器传送信息。其使用读写次数有限, 寿命与卡中的电池寿命等长。当用作电子钱包时,需要建立肯管理中心的网络系统。另外, 由于它体积犬、价格高、携带便,很少用于门禁和电子钱包。

IC卡的分类

C. 方案3: 采用RFID无源卡。

  RFID无源卡不含电池、体积小、价格适中、携带方便。它利用读写器发出的无线电波束获取能量、进行数据传输,可以进行无限次地读操作和1 00000次以上的写操作,非常适合于使用频率高的场合。而且它卡中还有8Kbit以上、可分区的E-PROM, 能够存储符干个相互独立的用户资料。因此该卡既可用于无管理中心的系统,亦町用于有管理中心的系统。

  基于以上分析,考虑到用户使用上的方便性,并考虑到Mifare1已被国际标准组织吸收为国际标准,其配套设备便于选择,是目前的主流产品, 同时,它的读写速度快(1 06KB/S) ,具有8Kbit、l6分区的E-PROM和防冲撞功能,所以选用无源RFID卡Mifarel来作门禁卡和电子钱包(门禁和各POS点均采用读写器。我们把小区中所有的Mifare l的第一扇区的第一块用于做钥匙之用。其他各块均用于存储用户数据和以后备用, 提高其兼容性和开放性。)

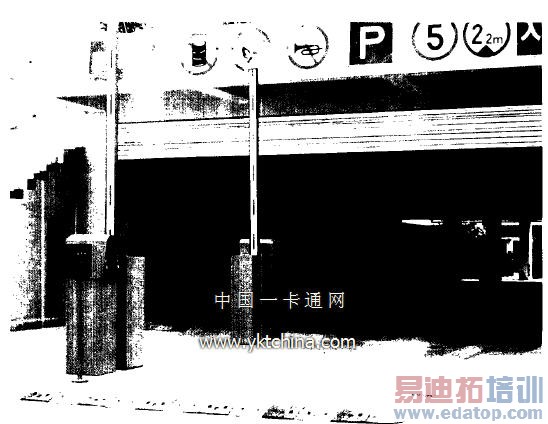

  2、车载IC卡的选型

  车载IC卡士要用于车库、停车场、进出小区管理,需要完成远距离的身份识别、车库门禁开启、停车场的计时计次计费功能。在这个过程中,驾驶员一直在车上, 是不需下车的。因此,要求卡的读写速度快、读写距离远(一般在3m~1Om), 并能采用主动方式进行卡的读写操作。再根据前面的比较分析, 所以我们选用有源只读卡SPAZ10 。由于是只读卡, 其身份识别以外的其他功能均需由管理中心来实现, 如停车场的计时计费或计次功能。

  但是停车场的范围相对小区来说还是比较小的,其网络的组建和管理也是较容易实现的。另外,考虑到当人进入车库时使用的是Mifare1,而不是有源卡, 因此要求此处的读卡器既能够读有源卡,亦能够读Mifare 1。此处采用TELEPAS长距离读卡器,其工作频率为2.45GHz高频, 读卡距离51Om, 读卡速度高达2OOkm/h, 能够满足小区的停车和进入口的管理。

  3、三表收费IC卡的选型

  三表系指水表、电表和煤气表。目前主要有两种收费方案。

  A.方案1: 电力线载波远程抄表收费。该方案是利用调制解调技术, 在供电线路上传输三表的数据。其优点是可以先用电后付费,符合一般的消费模式。但据目前的应用来看, 该技术引起的争议较多、还有待完善。

  B.方案2: 使用预付费方式收费。此方案是利用接触式或RFID卡,先向物业管理中心或指定的银行提前购买水、电、气的消费量,然后将其输入表中便可使用了。一旦用完,表自动停止供应水、电、煤气。这种方式可以避免产生纠纷, 而且已逐渐为人们所接受,是未来三表付费的发展趋势。

  至于是使用接触式IC卡还是RFID卡, 这需要根据具体情况而定。在三表预付费上,RFID卡使用的较少、时间短、技术也不很成熟,而接触式IC卡的应用时间较长、更为成熟可靠。同时考虑到,水电气一般是一个月甚至是几个月才购买一次,卡的使用频率较低,只要妥善保管,接触式IC卡也能用很长的时间,而且其价格低。因此,我们在本小区采用接触式IC卡来实现三表预付费。

\

四.小结

  本文从实际情况出发,考虑到当前的社会发展情况,对某小区的IC卡进行了选型。本次选型体现的基本思想: 全面、实用,方便、快捷, 这种思想可能与当前对一卡通的看法有些不同,但它也向人们提供一种新的思路。
