基于GPS技术的医疗监护定位装置的研制
1、前言
目前,我国有约3亿需照顾看护群体,这其中主要为儿童和老年病人。由于现代生活节奏紧张化,家长忙于工作,儿童拥有了更大的自由活动空间,经常发现儿童走丢、受伤的现象;医院的病人比如老年痴呆症患者也有走失现象发生。如何实现对此群体的随时监护,已成为广大照顾者们非常关心并急切希望解决的问题。GPS(全球定位系统)[1]是美国从20世纪70年代开始研制,历时20年,耗资200亿美元,于1994年全面建成,具有在海、陆、空进行全方位实时三维导航与定位能力的卫星系统,具有性能好、精度高、应用广的特点,已免费开放使用,是迄今最好的导航定位系统。随着全球定位系统的不断改进,硬、软件的不断完善,应用领域正在不断地开拓,目前已遍及国民经济各种部门,并开始逐步深入人们的日常生活。我们采用GPS技术制备监护用的定位装置,以满足家庭对孩子、医院对病人的实时看护,从而使工作中的家长们放心,防止医院病人走丢,提高医院对病人的看护水平,扩大病人的活动范围。
2、装置硬件设计与实现
该医疗监护装置(图1)由两大部分组成:单片机控制模块和GPS接收模块,这两个模块之间通过串口机制进行信息的交互。.

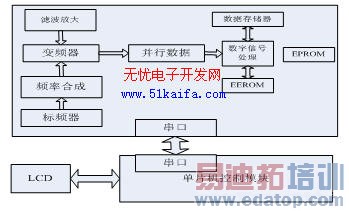

图1 医疗监护装置系统结构
2.1单片机控制模块(图2):通过扩展外围电路,实现了对生理参数数据的采集、键盘操作、生理参数LCD显示和自动报警等。LCD我们采用G191液晶模块,192×128点阵,点尺寸为0.33×0.33mm,点距为0.04mm,驱动电源为+5V和-20V。液晶控制器我们采用SED1335,该控制器用于接收来自控制模块的各种指令和数据,产生相应的时序对液晶屏进行控制显示,SED1335的软件功能非常强大,而且自带数据RAM,并可自行管理显示缓存区,方便我们使用。

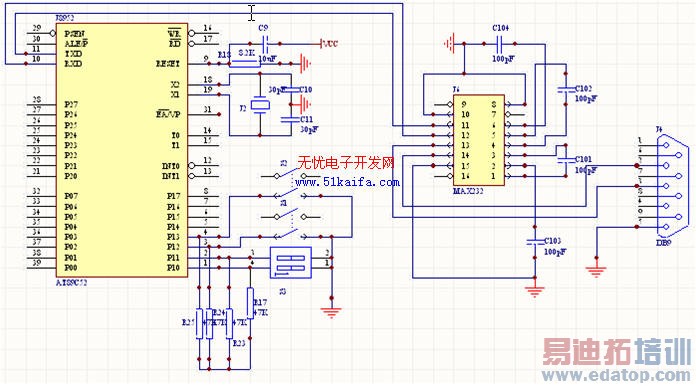

图2 单片机控制模块电路
2.2 GPS接收模块:负责从GPS卫星(空间部分)接收信息,并实时的将数据通过UART串口发送给单片机控制模块,在设计过程中,通过分析和比较,我们选用了台湾HOLUX公司的GR-85串口GPS接收器。在信号捕捉及信号精度方面,GR-85具有其独特的优势。其信号重新捕捉时间只需要100ms,最小速度更新率可达到1s。
GR-85接收模块采用串行通信方式,其数据格式定义如下:9600b/s,8个数据位,1个停止位,无极性输出。GR-85支持六种NMEA-0183协议信息:GGA,GLL,GSA, GSV,RMC,VTG。这六种信息的区别在于用户所能接收到的信息类型有所差别,例如在RMC格式中有速度的信息,而在其他的格式中却没有。设计者可以根据需要选择响应的信息格式,本实验利用RMC格式。表1为GPS接收模块管脚。接收模块与单片机通讯主要通过TXA脚。

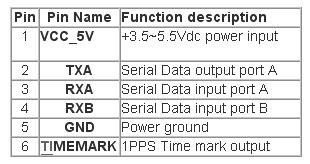

表1 GPS接收模块管脚
3、系统软件设计与实现
GPS 接收板只要处于通电工作状态就会源源不断地把接收并计算出的GPS 导航定位信息通过串口传送到单片机系统中。对GPS 信息进行提取必须首先明确其帧结构,数据帧主要由帧头、帧尾和帧内数据组成。各帧均以回车符<CR>和换行符<LF>作为帧尾,标识一帧的结束。对数据帧处理,是先对帧头进行判断,然后对所需的帧进行数据的提取处理。由于帧内各数据段被逗号分割,因此在处理接收数据时一般是首先通过搜寻"$"的ASCII 码来判断是否是帧头,接着对帧头的类别进行识别,然后再根据识别出来的帧类型以及逗号‘,’个数来确定当前正在读取的是哪个参数,并作出相应的提取和存储。我们采用中断方式来获取GPS数据。
为了存放接收以及处理后的时间及其经度纬度数据,我们在内存中划出了固定的空间。其中3BH-5FH用来存放接收到的时间和经度纬度数据,6BH-7FH用来存放处理后的时间和经度纬度数据。
系统流程图如图3所示:
图3 系统流程图
3.1 GPS数据输出格式如下:
$GPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>*hh<CR><LF>
格式说明如下:<1> 当前位置的格林尼治时间,格式为hhmmss;<2> 状态, A 为有效位置, V 为非有效接收警告,即当前天线视野上方的卫星个数少于3 颗;<3> 纬度, 格式为ddmm.mmmm;<4> 标明南北半球, N 为北半球,S 为南半球;<5> 经度,格式为dddmm.mmmm;<6> 标明东西半球,E 为东半球,W 为西半球;<7> 地面上的GPS 接收器的移动速度; <8> 方位角,范围为000.0~359.9;<9> 日期, 格式为ddmmyy;<10> 地磁变化;<11> 地磁变化方向,为E 或W。
输出范例:$GPRMC,161229.487,A,3723.2475,N,12158.3416,W,0.13,309.62,120598, ,*10
3.2 GPS信息接收程序:
中断接收程序
XINTS:MOV A,SBUF
JB DFLAG,DF
JB CFLAG,CF
JB MFLAG,MF
JB RFLAG,RF
JB PFLAG,PF
JB G1FLAG,G1F
JB SFLAG,SF
XRL A,#24H
JZ SYES
MOV 20H,#00H;不是则清所有标志位
LJMP INTSOUT
SYES:SETB SFLAG;是$,设标志
LJMP INTSOUT
SF: XRL A,#47H;是第一个G么
JZ G1YES;是G转G1TES
MOV 20H,#00H
LJMP INTSOUT
G1YES:SETB G1FLAG
INTSOUT:POP ACC
RETI
G1F: XRL A,#50H;是P么
JZ PYES;是则转PYES
MOV 20H,#00H
LJMP INTSOUT
PYES:SETB PFLAG
LJMP INTSOUT
PF:XRL A,#52H;是R么
JZ RYES;是则转RYES
MOV 20H,#00H
LJMP INTSOUT
RYES:SETB RFLAG
LJMP INTSOUT
RF:XRL A,#4DH;是M么
JZ MYES;是则转MYES
MOV 20H,#00H
LJMP INTSOUT
MYES: SETB MFLAG
LJMP INTSOUT
MF:XRL A,#43H;是C么
JZ CYES;是转CYES
MOV 20H,#00H
LJMP INTSOUT
CYES: SETB CFLAG
LJMP INTSOUT
CF:XRL A,#2CH
JZ DYES
MOV 20H,#00H
LJMP INTSOUT
DYES:SETB DFLAG
LJMP INTSOUT
DF:MOV @R0,A
DEC R0
DJNZ R3,INTSOUT
MOV R3,#25H
MOV R0,#3bH
LJMP INTSOUT
4、结果与讨论
经过实验测试,该系统误差在5米以内,在广州市不同的地理位置、天气状况中测量,系统均可实现对目标的定位。系统每5秒钟进行一次数据刷新,使系统单位耗电量减小到连续测试耗电量的1/4。同时,相比于利用红外线、射频技术定位测距等,本系统拥有更高的精确度、稳定性和抗衰减能力,有利于监护时的信息传输。
实验证明:GPS技术应用于户外活动的病人及儿童的监护是可行的,可通过该系统对监护对象进行实时监护,一旦病人处于危急状态,可通过GPS信息获知病人位置,从而大大提高拯救病人效率,也可以将走丢的儿童及老年痴呆患者及时找回来,同时该装置也可以用于旅游、探险等野外活动的定位跟踪。
GPS技术用于军事、交通、野外地质找矿等领域的应用已有相关报道[2-4],但还未见GPS技术用于医疗监护方面的详细报道,本文作者创新点:具体探讨了GPS技术应用于医疗监护定位的技术问题,拓展了GPS技术的应用范围,实现了一种新的医疗监护定位技术。由于GPS技术的免费使用以及该GPS医疗监护定位装置所具备的高精确度、良好的稳定性、强大的抗衰减能力、较小的耗电量等优点,使GPS医疗监护定位装置在医疗保健方面具有良好的应用前景。
参考文献:
1.刘基余,GPS卫星导航定位原理与方法[M],北京:科学出版社,2003
2. 何香玲,张跃,郑钢 等,GPS全球卫星定位技术的发展现状、动态及应用,微计算机信息,2002,18(5):3
3.陆小锋,陆亨立,张芳琴,GPRS与GPS在汽车信息服务系统中的设计应用,微计算机信息,2005,21(3):188
4.叶积龙,甘艳辉,然见多杰,GPS在野外地质找矿工作中的应用浅析,地矿测绘,2006,22(1):36-37
