RFID 身份识别解决方案

录入:edatop.com     点击:
PCF7936发码器
   PCF7936是一款可编程加密的TRANSPONDER(异频雷达收发机),采用相互鉴别技术。相互鉴别技术非常适合于在基站和TRANSPONDER之间进行非接触式身份确认和存储器访问。
  TRANSPONDER完全符合现代机动车辆止动器装置的安全及性能要求。它具有极好的灵敏度(远距离)和很短的鉴别时间,保证使用方便以及卓越的系统性能。
  PCF7936有256位非易失性存储器,其中128位保留作为用户数据存储器。拥护数据和配置数据通过加密方式交换。存储器访问标志支持数据的读写保护。PCF7936采用快速相互鉴别算法,使用随机数字、密钥和口令,另外PCF7936还提供了出厂时已经固化了的32位单位身份识别码。
  PCF7936还提供了两种只读模式,向下兼容一般只读系统。PCF7936的电源和系统时钟由基站电磁元件产生的电磁场提供。由于具有很低的功耗,PCF7936在读/写模式下具有很好的灵敏度。

特性
PCF7936可编程加密;
64/32位相互鉴别码;
32位单位身份识别码;
48位安全密钥;
快速识别,39ms;
128位非易失性用户存储器(EEPROM);
EEPROM直接访问和密码访问;
EEPROM读写保护;
只读模式向下兼容;
读/写模式下具有良好的灵敏度,35uT;
EEPROM数据可以保留20年;
无引脚塑料封装。

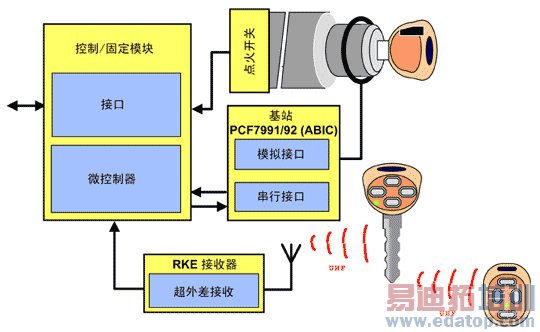

原理图


PCF7991解码器
  PCF7991是一颗高集成度、功能强大的高级基站IC(ABIC),非常适于机动车辆止动装置,它集成了所有必需的功能方便读写TRANSPONDER。PCF7991采用单元AM/PM调制/解调技术,和简单的包络探测相比加大了系统的操作范围。
  和PHILIPS TRANPONDER家族有最好的操作特性外,PC7991和其他采用ACK调制的TRANSPONDER一块使用。ASK调制和接收特性有很好的系统适应性。载波频率可以通过片上振荡器或外部时钟源得到。由于可以对片内时钟分频电路编程,因此可以采用较宽的时钟频率范围。
  天线失败检测特性使PCF7991具有系统诊断功能。通过微控制器的串行接口,可以控制PCF7991和TRANSPONDER之间的通讯。采用CMOS技术,此芯片具有低功耗操作模式,并提供空闲和掉电模式。

特性
采用高效的AM/PM技术,扩大了系统的操作范围;
适合于智能天线和主动天线结构;
天线驱动能力很强,高达200mAp;
天线输出电阻很小,为3.5Ω;
很高的接收灵敏度,2mVpp;
大的动态接收范围;
可编程时钟分频,调制、接收增益和滤波特性;
快速“读-写”接收设置特性;
片上接收电磁干扰滤波;
天线失败模式检测;
外围元件很少;
操作电压范围:4.5~5.5V;
掉电模式:7μ@5.5V;
14脚SO封装。
