华东电力大楼智能一卡通系统(一)

录入:edatop.com     点击:
 智能一卡通管理系统是以智能卡为电子媒体,集电子工程技术、计算机软件工程技术、微电脑技术等核心技术于一体的高科技信息管理系统。它将门禁、考勤、巡更、食堂就餐、停车场管理集于一体,实现全方位“一卡通”智能综合管理。该系统为用户提供了高效、安全、便利的现代化管理手段。
  2002年,根据公司领导提出的“国内最佳,国际一流”的战略目标,华东电力大楼进行了全面的改造,以改善整个公司的办公环境。与此同时,旨在提升公司日常管理现代化水平的一卡通系统的建设也相应地提上了议事日程。2002年5月华东电力大楼一卡通系统经招标后确定由上海某公司承建,经过一年的设计、安装和调试,该系统已顺利竣工并已试运行数月,情况良好。
  目前,华东电力大楼一卡通系统已开通的功能有门禁、考勤和食堂消费这三项功能。其中门禁系统采用了以色列某公司的×××系列分布式门禁控制系统,考勤系统则在基于门禁系统的基础上,选用了该公司的专业考勤软件,而食堂消费系统选用了沈阳某公司的餐饮消费管理系统。一卡通系统前端选用美国某公司的感应式读卡器和感应卡,我们将在以下部分对整个系统作更为详细的介绍。
  一、 一卡通系统的选型
  根据我们公司的一卡通系统的建设目标,首期将建成门禁、考勤和食堂消费系统,然后在适当的时候,再陆续新增图书和音像资料借阅系统、内部医药费管理系统和停车场管理系统等。因此,我们在选型初期强调的是一卡通的磁卡、读卡器与一卡通各子系统的兼容性。
从近几年的技术发展情况来看,选择感应式IC卡是大势所趋。感应式IC卡又称射频卡、非接触式IC卡,是近几年发展起来的一项新技术,它成功地将射频识别技术和IC卡技术结合起来,解决了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破。与接触式IC卡比较,具有可靠性高、操作方便、防冲突、加密性好以及一卡多用的优点。而我们选择的感应式IC卡和相应的读卡器,是一款技术上相当成熟、兼容性较强的产品,而且使用范围广泛,是符合我们的选型要求的理想产品之一。
  其次,按照原来的设计,整个大楼将安装145道门禁,数量较大。华东电力大楼作为华东电力调度的重要场所,其内部门禁系统的稳定性将影响到整个大楼的正常运转,因此在门禁系统的选择中,我们重点考虑了稳定性这个指标。
  我们选择的门禁系统可轻松地管理从一道至数千道门。它的产品设计按照工业控制标准,控制器采用双CPU设计,每一个点都是一套工控级设备,保证了系统的稳定性。其主控板平均无故障时间可以高达50000小时。
  同时,该系统所有设备均采用相对分布式控制,在网络发生通信故障时,仍能继续按照预先设定的工作模式工作,已发卡员工可照常使用,故障期间员工刷卡记录暂存于各下位机内,以备查阅。一旦通信故障修复,各网点会自动将记录数据回传至系统管理中心,以保证系统信息的完整性,其安全性、可靠性大大提高。
  对于考勤软件的选型,考虑到某公司本身也具有自己的专业考勤管理软件,因此考勤系统最简单的实现方法是在已有的门禁系统的基础上,将一个或多个门禁读卡器指定为考勤点,另加一套考勤管理软件即可,这样也极大地保证了系统的兼容性。
  而大楼内原来使用的食堂消费系统是北京某公司提供的磁卡消费系统。考虑到与原消费系统的延续性,本来我们拟继续使用该公司的消费系统软件。但在系统实施阶段,该公司提出其已有的POS机与HID读卡器不兼容,而不愿意再更改其提供的POS机和相应的消费软件,后经该公司推荐,我们采用了与读卡器兼容的餐饮消费系统。
  我们的一卡通管理系统(包括门禁、消费、考勤)采用了模块化设计方式,各子系统完全相互独立,发生故障时决不会相互影响,保障了系统的高度可靠性。
  二、门禁系统
  门禁系统的范围包括大楼各层公共部位的通道门和消防门,财务金库、机关财务室、档案室等重要场所,以及部分重要办公室的进出管理。
  1.门禁系统主要功能简介
  ⑴基于电脑的编程
  操作员依据自己的操作权限在控制主机上进行各种设定,如授权开门/关门,查看某一被控区域门的状态情况,授权卡或删除卡等。
  ⑵出入等级控制
  系统(被授权者)可随时对感应卡的使用时间、使用地点进行设定,不属于此等级的持卡者被禁止访问,对非法入门行为系统会报警。有多种时间表供选择。
  ⑶实时监控功能
  门户的状态行为,都可实时反映于控制中心的电脑中,如门开/关、何人、何时、何地等。门开时间超过设定值时,系统会报警。
  ⑷记录存贮功能
  所有读卡资料均有计算机记录,便于在发生事故后及时查询。
  ⑸多级操作权限密码设定
  系统针对不同级别的操作人员分配操作权限,只有输入正确密码才可进行相应操作。
  ⑹远程监控
  系统通过电话MODEM可实现远程控制、自动拨号至预先指定的电话。
  ⑺与各子系统的联动控制
  系统可通过硬件触点联接或通过网关与闭路电视监控、防盗报警及消防报警等系统实行各子系统间的协调联动。
  2.门禁系统具体配置方案
  门禁系统的控制单元由×××系列分布式控制器(NSL-3/NSL-4)、感应读卡器、出门按钮、紧急出门按钮、门磁和磁力锁组成,门禁系统还配置了通讯转换器(C-32)、管理电脑、联网软件Amadeus
  3和非联网软件QA8。
  整个系统由五个回路组成,分别由5个通讯转换器控制。其中前四个回路属于在线联网的门禁系统,分别控制大楼的1层至7层、8层至12层、13层至18层以及19层至24层的所有公共通道以及财务金库、机关财务室、档案室等重要场所的门,每个回路控制18扇左右的门。第5个回路是离线非联网的门禁系统,控制大楼的12至14层的11个重要办公室,考虑到一定的私密性,这些门的出入记录并不在管理电脑上实时显示,但在需要的情况下,可用QA8软件调出存贮的记录以供查询。此外,这11个办公室均使用了可视对讲系统与门禁系统相配套,使得门口的来访者可与屋内的人进行对话交流,屋内的人可使用桌面下的按钮方便地开启门禁。另外,在安全级别很高的调度室门口,还配置了带键盘的读卡器,欲进入者除了需使用有权限的感应卡外,还须键入正确的密码才能进入,提高了调度室的安全性。
  值得一提的是,整个门禁系统所用的控制器均为双门控制器,因此系统的反映速度更快,安全性更高。另外,系统采用了磁力锁控制门的开关,相对于其它方式的控制如电锁等,磁力锁具有吸力强、易安装、低耗电、无噪音、防破坏、防腐蚀等特点,而且使用寿命长,几乎不需维修,是一种较为理想的应用模式。
  门禁系统可与消防联动,当发生消防报警时该楼层通道门会自动打开,本系统还与报警系统联动,可将报警的信号传送到大楼中央控制中心,提供有关时间和地点的信息,并可满足报警系统对实时性的要求。
  3.门禁系统采用的主要设备简介

  (1)感应卡简介
●   读取范围不受身体遮挡或环境因素影响
●   质地坚韧,不易断裂或破损
●   超过137亿个不同密码,可确保系统安全
●   可粘贴多种专门印制的彩色图案
  (2)门禁控制器简介
●   安装使用简便
●   每个控制器控制两个读卡器
●   可适应不同的读卡器
●   可管理2000个用户
●   防反传作为标准配置
●   可升级
(3)读卡器:
● 单机、小巧、易于安装且外观悦目
●   工作可靠性高、读取范围和性能极为稳定,耗电少
●   带有蜂鸣器和多种颜色的二极管,可方便的使用或控制。
●   兼容所有标准门禁控制系统。
●   密封的设计能抵抗恶劣的环境,提供可靠的运行状态和高度抗破坏能力。
●   感应距离: 6-10cm。
  (4)门禁管理软件 Amadeus 3
  是基于Windows操作系统的门禁系统管理软件,其标准版本囊括门禁管理所有功能,软件既适合单用户也可多个用户同时使用,而QA8则是一款非联网的门禁控制软件。

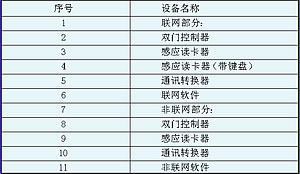

  4.门禁系统主要设备配置表
