“一卡通”系统的组成及非接触IC卡的选型
录入：edatop.com 点击：
一卡通系统通常会有四个环节：智能卡、读写终端、计算机及网络。
智能卡： 智能卡应可读写，有足够的空间，并可分成若干个区域，每个用途占用一个区域，同时应有足够的安全性。
读写终端： 读写终端包含各种读卡器或读写控制器，根据不同使用场所，选择相应的专用读写终端，如考勤和门禁控制器、POS机等。读写器应具有优良的可靠性和安全性。
计算机： 通常情况下，基于Pentium的PC机既可。运行Win98或WinNT。
网络： 可根据用户现有的网络情况，地理位置及一卡通信息流的计划，选择适当的网络结构。
非接触IC卡的选择
磁卡、条码卡由于其结构简单，存储容量小，安全保密性差，已逐渐被淘汰。接触式IC卡由于芯片外露而导致的污染、损伤、磨损、静电干扰以及插卡这不便的读写过程,在一卡通这样频繁使用的项目中，不能满足需求。而非接触IC卡，在继承了接触式IC卡的优点同时，如大容量、高安全性等，又克服了接触式IC卡所无法避免的缺点。非接触IC卡完全密封的形式及无接触的工作方式，使之不受外界不良因素的影响。卡本身的使用频率和期限以及操作的便利性都大大高于接触式IC卡。因而，非接触IC卡一卡通成为市场异口同声的呼吁。因此，我们下面重点讨论一下非接触IC卡的种类及性能分析。
目前，世界上拥有非接触IC卡技术较有影响的公司有：
Ascom Monetel、Buscom、CGA、Cubic Corporation、Denso、France Telecom、 Gemplus、
GPT Card Technology、Inside Technologies、Kaba/LEGIC、Motorola、Nedap、OTI、
Philips /Mikron、Racom Systems、Sony、Siemens、STMicroelectronics、TDK、Texas、
Instruments
由于非接触IC卡的用途极为广泛，各厂商由于自身的背景及目标市场定位不同，其推出的非接触IC卡也有各自不同的特点。目前的非接触IC卡可分为以下几类：
射频卡（RF-ID）：只读型，目前也有部分厂家提供了非加密存储读写功能。
非接触逻辑加密卡：（Contactless IC Card）可读写。
非接触CPU卡（Contactless CPU Card）:芯片中含有CPU和内置COS，可读写。
混合卡（Hybrid Card）:接触式和非接触式双方式读写，双芯片。
复合卡（Comicard）:接触式和非接触式双方式读写，单芯片。
RFID射频卡，感应频率大都是125KHZ，早期曾应用于门禁、物流等领域，价格低廉，目前有被非接触逻辑加密卡取代之趋势。ISO国际标准组成没有把此列入标准之中，前景难以预料。目前市面上已出现价值80美金的拷贝机，可复制此类卡片，且该类卡功能单一，安全性差，不适于一卡通之采用。随着非接触逻辑卡的价位下调，我们估计此类产品将失去生存空间。用户的投资难以得到保证。
非接触逻辑加密卡，感应频率符合ISO14443的13.56MHZ。自92年诞生以来，已达到成熟使用阶段；良好的性能价格比，已成为企业级非接触IC卡使用的首选。
非接触CPU卡，感应频率符合ISO14443的13.56MHZ。由于内置CPU和COS，因此其开放性优于逻辑加密卡，其安全性设计也较灵活，适用于金融级需求。目前的非接触CPU CARD正向JAVA CARD方向发展，但目前的8位CPU难以满足复杂的密码计算，而高速的CPU又面临供电瓶颈的障碍，因此该技术发展处于不稳定阶段，有待于进一步的技术难题的克服。且目前该类卡可靠性及抗干扰性能不及逻辑加密卡，价位高，对企业级的用户来讲，我们认为暂时不适用。
混合卡（Hybrid）和复合卡（comicard）是由于市场上接触式IC卡自79年问世已占据了广大市场，而在某些场合接触式IC卡不能满足需求这样一个背景下，而采取的技术措施。对于大多数中国企业级的用户来说，原本就没有接触式IC卡的系统，可以一步到位上非接触IC卡系统，安装使用此类卡的问题大多不存在。
综上所述，在非接触IC卡几种类型中，我们认为非接触逻辑加密卡，应该是企业级用户选型中的优选产品。
LEGIC非接触IC卡
面对如此众多的非接触IC卡技术，且目前互不兼容，如何选择一项技术实现“一卡通”，我们确实颇费周折。“一卡通”产品由于是全系列产品，与单一产品研发与生产不同，不易于实现，其成套软、硬件的技术准备及研发，将耗费众多的人力、物力、财力，而一个产品自研发到成熟使用，至少两年以上的时间。因此如技术选择不恰当，也许产品不等研发上市，就落后于市场需求，而过于超前，则无人问津。因此，作为一个产品商，选择一项合适的技术，可能比用户要慎之又慎，否则将血本无归。
之所以选择推荐LEGIC非接触IC卡，主要基于以下考虑:
产品线完整性
非接触式IC卡之所以受到市场拥戴，是因为它的无磨擦、感应式读写。而在各种不同的使用场所，为方便起见，对感应读写距离的要求也不尽相同；如何保证一张卡在不同距离的读写器上工作，成为我们“一卡通”选择的首要因素。

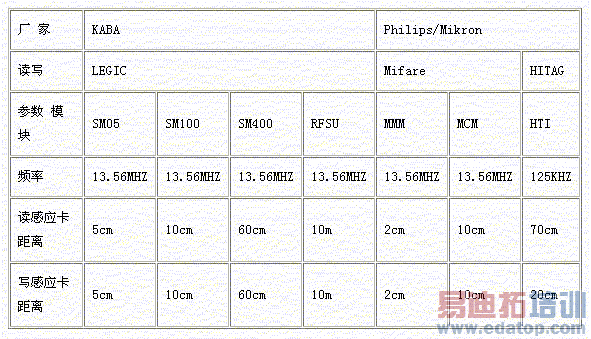

我们经过调查，LEGIC，目前也只有LEGIC提供了感应距离从5cm、10cm、60cm、10m全兼容的安全读写模块。（说明：安全读写模块是读写器与卡片完成信息交换的接口部件）而Philips/Mikron的2cm，10cm 与70cm(读距离为70cm，写距离只有20cm) 的产品规划是两个系列，Mifare和HITAG，频率都不同，更谈不上全线兼容。具体见下表：
安全性
智能卡系统的安全性是我们必须关注的重要指标。对于众多的非接触逻辑加密卡，不同厂家在安全性设计上有较大的不同，安全级别差异很大。LEGIC因为拥有多年从事安防产品设计的丰富经验，因此，它所推出的非接触IC卡，是依其独特的安全理念和专利技术而研制的。在同类产品中，它的安全技术居于领先地位，其它类似产品已有被破译的报道，而LEGIC至今还没有，因此高安全性是LEGIC非接触IC卡的一大特点。
可靠性
一个系统不可靠，再好再便宜也不能用。非接触IC卡读写技术比接触式IC卡读写实现起来要麻烦得多，在其它类似技术中发现的诸如读写死区，盲区，误读写或者芯片莫名其妙烧毁现象，LEGIC非接触IC卡则没有遇到。
先进性
与同类产品比，LEGIC非接触IC卡外形尺寸小巧，集成化程度更高，提高了系统的可靠性。且LEGIC每年保持较高的研发投入，以保持其技术在市场上的领先地位。
性能价格比
与同类产品比，LEGIC安全读写模块价格较低，卡片价格适中。
技术支持
这与LEGIC自身的市场定位有关，LEGIC只研发生产安全读写模块及芯片，不生产读写机具，它的利润来源于产品二次开发商。因此，促使其必须协助合作伙伴对其技术及时了解和准确掌握。其次，它的读写模块和芯片的销售不是OPEN（开放）式的。二次开发商经过严格挑选，需经过它的资格认证，取得并购买它的licensee技术许可。这样保证有足够的精力支持合作伙伴，而这些有实力的，且得到良好支持的二次开发商，则确保LEGIC系统的可靠而稳定的运行。
市场占有率
LEGIC作为国际著名品牌之一，在欧洲的安全出入口市场占有70%的份额。而在亚洲市场则稍弱，它同其它传统的欧洲公司一样，不擅长对亚洲市场的开拓。不过，近年来亚洲业务的节节上升，包括中国、日本、新加坡、泰国、马来西亚、印尼、中国台湾、香港，均有业内实力厂商加盟。
厂家实力
推出LEGIC系列产品的KABA控股股份有限公司，是一家横跨欧美的上市公司，总部设在瑞士，成立于1862年。其产品覆盖机械、电子安防产品全部方面，著名的“TOTAL ACCESS”概念及解决方案是由其首先倡导，其不俗的业绩及雄厚的资本可确保技术发展的可持续性。
标准化
KABA/LEGIC作为ISO非接触IC卡国际标准起草成员之一，保证其产品符合正在制定中的ISO14443和ISO15693国际标准。同时LEGIC系列产品符合89/336/EEC，EN50081-1，EN50082-2，EN300330等标准。
Intcard非接触IC卡“一卡通”
影响非接触IC卡“一卡通”产品价格的几个因素
价格，始终是大多数用户十分关心的问题。但由于“一卡通”产品作为人们日常生活及社会活动的重要部分，有些系统是二十四小时不间断运行，因此其产品的可靠性将格外给予关注；不能一味迎合低价，而偷工减料。否则不但不能给客户带来方便，反而会增添许多烦恼。
“一卡通”系统关心的价格主要是卡片与读写器的价格。
非接触IC卡的芯片价格随着种类的不同而表现较大的价格差异，此外，非接触IC卡的制造成本也不尽相同。非接触IC卡的制造工艺要比接触式IC卡制造工艺要麻烦得多，如不采用上好的工艺设备进行严格筛选及质量控制，尽管非接触IC卡在使用过程中不容易损坏，但在生产过程中留下的隐患也会暴露出来。
读卡器也因各厂家的用料、做工与款式不同，价格高低不等。一个设计欠佳的读卡器也许存在时钟不准、数据丢失、通讯口易损、时常不读卡、误读写或者卡数据、读卡器数据、管理计算机数据不一致等种种奇怪现象。所有这些故障不仅与产品的制造工艺有关，而且与产品的设计和芯片选择关系重大。而同类型的芯片由于性能不同，价格也相去甚远：例如，我们POS机中选择的Dallas Cpu尽管也是MCS-51系列兼容指令芯片，但却比普通的MCS-51芯片贵近10倍。因此，同样是某功能读卡器，厂家的成本是不一样的。就像面的、捷达、奥迪，同样都是四轮车，都有方向盘、发动机，但品质却决然不同，用户在选型时应明确自已的需求，作出适当的选择。
