智能感应门禁系统

　　系统概述:

　　本智能门禁系统由主机、读卡器和电锁组成（联网时外加电脑和通讯转换器），读卡方式属非接触读卡方式，持卡人只要将卡在读卡器附近（5-15厘米）快速晃动一次，读卡器就能感应到有卡并将卡中的信息（卡号）发送到主机，主机进行检查卡合法性，然后决定是否进行开门动作。整个过程只要在有效的刷卡范围内均可实现门禁管理功能。读卡器安装门边墙内外，而不影响其工作。感应卡为只读属性、不易复制、安全可靠、寿命长（非接触读卡方式使卡的机械磨损减少到零）。并通过通信转接器（RS485）与电脑进行实时监控（可由电脑发指令开/关所有门，并可实时查看所有门的状态）、数据处理、查询、报表输出等。该系统适用于邮电通信、金融、公安、交通、化工等企事业单位，多年来一致受到用户的好评。

系统主要功能

　　1) 刷卡记录：当人员进/出门时需持卡在读卡器前进行读卡，读卡器读取信息后，将信息传送到主机，主机首先判断该信息是否合法，如合法则发出开门指令（即向电锁发送一接通信号，使门打开；不合法则不发送开门指令并可发出警报。同时主机会将刷卡信息、日期、时间等数据保存以供查询或直接传输到电脑进行处理。
　　2) 控制中心：控制中心通过电脑可分部门建立员工资料库，如：动力中心、维护中心、管理中心等，定期或实时采集每个门的进出资料，同时按部门进行汇总、查询、分类及打印等。主机的各种参数均可由电脑进行设置，也可在各主机直接设定。
　　3) 多级管理：本系统能很方便地实现多级管理功能，控制中心可通过电脑可设置每张卡（即每个人）的进出权限、时间范围、节假日限制等；如：高级管理者可随时进出任何一扇门、部门管理者可进出本部门所有门、而一般职员只能在上班时间内进出本部门的门，超出上班时间将无法进出，还可以结合密码输入来确认持卡者的合法性，然后决定是否开门，各种权限可由用户自由设置。
　　4) 系统扩充：本系统最基本的配置是1个读卡器、1个控制箱、1把电锁及1张卡片就可达到门禁管制目的，当用户需要扩充功能时，系统可按照所需功能增加相应的扩充模块来达到目的。如：1）每台主机可只连一个读卡器（单门），也可增加到八个（四门）；2）通过加装MDDIDO模组可接收外界各种输入信号（如火警、煤气漏、非法进入等），然后进行相应的处理（接通报警、打开消防通道等），加装打印模组可直接接通打印机将各种信息打印出来而无需电脑。

硬件特点：

(一) 控制器
　　SYRIS系列控制器是专为门禁、停车场以及其他楼宇设施系统所设计的，不但可以控制单独的一扇门，还可以远程遥控其它门。每个SY200NT2控制器支持四个卡阅读器，四个输入点，以及二个输出点。SY200NT4控制器可连四个阅读器，四个输入点，四个输出点。控制器安装在一个极具美感的外包装中，内置于16键盘和16×2的液晶显示器以便用于本地编程。有多种进门模式，可以分别设置3种不同的进门模式：只需卡进门模式，只需密码进门模式和卡+密码进门模式。单卡执行多种功能：通过软件控制，SYRIS控制器允许一张卡执行多种功能。时间区域设定，一周可设定多达64套的时间区域。自动锁门和不锁门。存储器数据保护：所有的交易数据、持卡者数据和系统参数可以被存储在记忆RAM中。SYRIS控制系列运用了最新发展的闪存技术，固件的升级只需下载己升级的固件即可，而不需要必变CPU主板中的EPROM。SYRIS门控制器有两个韦根规格卡阅读器端口，内部还有一个端口可安装一进门或出门阅读器。其主要功能及性能如下：

1) 质量：本产品采用SMD技术生产，具有CE及FCC APPROVED。
2) 容量：可记录6000张卡片资料。
3) 体积：长15cm、宽10cm、高2.5cm
4) 外观：薄膜键盘（可输入数字及26个英文字母）、液晶显示（2′8字母）。
5) 控制门数：SY200NT2管制二个门，SY200NT4管制四个门。
6) 通讯方式：整个线路以RS485（1200米以内）协议传输信息，与电脑连接需配上通信转接器RS485-RS232（系统提供），通讯参数为19600,E,8,1。
7) 信号输出/入点：
　　SY200NT2：内含4个输入点、2 个输出点，可扩充8个输入和8个输出点。
　　SY200NT4：内含4个输入点、4 个输出点，可扩充64个输入和64个输出点。
8) 系统网络：
　　每个网络可连接99台控制主机（管制394个门），由一台电脑管理。
9) 软件功能：管制每一张卡、每一个门、每个节假日、24小时分段时间控制，并具有3层反潜回管制功能。
10) 工作环境：温度/2°C-55°C、功率/1-10W、电压/12VDC、电流/400mA。

注：视客户门禁个数的要求，本系统还可选择SY单门控制器：SY100SA1控制器，可接四个密码头，可管制四个门及可管300人；SY100SA4控制器，可接四个密码头，可管制四个门及可管300人，有时间区段管制；SYRDK1-SYF控制器，接单门控制器密码头。

(二) 读卡器
　　 SYRIS 感应读卡机为一通用型读卡机，具有高效能、高稳定及超低价位，非常适用于门禁系统的应用。有SYRDL1和
　　 SYRDS1两种型号和SYRDK1-SYF密码键盘；有R485或标准维更码模式。

1) 体积：SYRDS（长11cm、宽7cm、高1.5cm）、SYRDL（长13cm、宽4cm、高2cm）。
2) 外观：乳白色/灰黑色。
3) 通讯方式：RS485（1200米以内）协议传输信息。
4) 读卡方式：感应（非接触式读卡）。读卡距离为 5-20cm.
5) 工作环境：温度/2°C-55°C、电压/5-12VDC、电流/100mA.

注：根据以上性能分析，如果客户将本系统作为专用的门禁系统，本公司建议使用SYRIS系列读卡头（ID薄厚卡）。
同时为更好的利用客户现有的设备和客户意愿客户可选择的读卡头有：

① ID卡(薄厚)读卡头：SYRIS读卡头：SYRDS1-485(485格式读卡头) 感应距离为10-15CM，SYRDK1-485(485格式读卡头，带密码键盘)感应距离为10-15CM，SYRDS1-W26感应距离为10-15CM，REC-2000MF感应距离为10-15CM；美国HID感应读卡头：PP6005（黑）最远感应距离为9.5CM，MP5365-1（黑）最远感应距离为14CM，PR5355-1（黑）最远感应距离为22.9CM，MX5375-1（黑）最远感应距离为71CM。注：薄卡与厚卡在感应距离上有一点区别，一般情况下薄卡比厚卡的感应距离远。
② IC卡读卡头：MIFARE读卡头，此读卡头是一通用型读卡头，具有高效能，高稳定及超低价位，非常适用于门禁控制系统的应用，可以挂接不同销售商的消费系统、考勤系统、收费系统等系统；标准产品有乳白色及灰色两种选择，亦接受客户指定颜色及商标。本系列亦提供低价位、远距离、高性能之厚、薄卡片、方便使用的锁匙圈产品；感应距离为40 - 45 (mm)。
LEGICS非接触式IC卡读卡头，此读卡头为分体结构（分天线和读写器部分），不含外壳，安装时可以将天线置于墙外而将读写部分置于其它地方；感应距离为90 - 150 (mm)。
③ 视客户要求本系统还可选择远距离感应设备：CR1英国读卡器RS232/485/W26接口（感应距离3米以上），ATR434-C2南非读卡头RS232/485/W26接口（感应距离8米以上）。

（三） 电子门锁
根据各个信息点的不同和现有设备的充分利用，本公司推荐使用以下几种电子锁：
1、 PG701A-702A阳极电锁，尺寸（mm）150L×25W×32T，单组重量410g，输入电压12VDC，静态电流：0mA/120 mA；动态电流：120 mA/0mA；输入电压允许误差20%，操作温度：-20℃-70℃，消耗功率：15W。
本型号特点：可以利用现有的木门，玻璃门，它的适应范围为：铝门，铁门，硫化铜门，木门，玻璃门等，价格便宜，易于安装。
2、 1001磁力电锁（300KG）KT-300，600KG带滑轨磁力电锁（600KG），尺寸（mm）：268L×75W×40T；供电电压：12-24V；电量：500mA/12VDC；特点：附监视信号输出，附指示灯。
本型号锁特点：适应于铁门，防盗门；本锁安全性高，适用于一些保密型的办公室，科研室，重要设备室和金库等场合。
3、其它锁的选型：
①木门：PG705NS木门电锁、PG705NS/SW木门电锁、PG701A/B木门电锁、PG702/B木门电锁。
②玻璃门：DA-60A玻璃门阳电锁、DA-60B玻璃门阳电锁、JEB-002玻璃门阳电锁、CISA玻璃门阳电锁。
③铁门：REC-HT铁大门防盗门电锁、YALE铁大门防盗门电锁。
单向开门磁力电锁（应用于玻璃门、）铁门：10001磁力电锁（300KG）、KT-300带滑轨磁力电锁（300KG）、PML-2101磁力电锁，有延迟干接点（500KG）。

软件系统特点：

门禁系统特点：

WIN95/NT平台，全中文或英文友好用户界面，功能强大。并可由使用者自订语言。

网络三层反潜回（ANCTI-PASSBACK）功能，有效防止持卡人重复进入，适合门禁系统及停车场等高级安全性场合应用。

通过扩展模块，直接与楼宇保安系统相连，连接建立的楼宇系统。

可以挂接考勤、巡更、停车场等软件系统。
主要功能：

一系统多功能：

此系统不仅可以分时段控制人员的进出，做到安全与防盗的功能，还可以与考勤系统挂接在一起对进出人员进行考勤考核管理，并汇总出考勤情况与工资状况表。

支持多语言系统

本系统内置了十多个不同国家的语言系统，可根据不同地区的客户设置不同的语言系统；此外本系统在中文方面含中
文简体版和中文繁体版。

实时监控：

持卡人员在刷卡以后，刷卡数据直接进入门禁系统界面，对人员的卡号，进入时间、部门名称、进出位置、进出状态
进行监控，并附持卡者照片。经功能菜单切换后会出现不同的监控界面。
安全可靠：

1. 网络三层反潜回（ANCTI-PASSBACK）功能，可实现三层层层设防有效防止内外部人员偷盗与作弊行为产生，并自动与报
　 警设备连接对非法人员的进出产生报警。
2. 多级门区管理（可分16个应用群组级），可实现不同的人进入不同门区的设定，以实现多级门区通行的管制。
3. 时区设定：不是在规定时段内（可达64个时区时段设定，每个时段可包括3个时区）进入者，产生相应的动作（动作由
　 用户自已通过流程控制设定）；并可对特殊的进出人员进行进出时间设置。可对不同的时间、节假日实现进出时区的控
　 制、计划的安排。
4. 门位状态的监控：在不同的时区实现锁常开、常闭的设定与监控。
5. 通过软件设置，对非持卡者、无进入权限者、强行进入者、挟持进入者可通过报警设备自动报警。
6. 通过软件界面菜单（功能快捷菜单）可对门区实现紧级开启与关闭并附相应的动作的功能、远程监控（遥控、自控）。

流程控制、警报功能：
用户可通过流程控制自行写程序，使控制器对不同的操作以特定的方式实时反应到门禁软件中，并对一些非法情况产生不同的报警。

操作简单明了：
①　采用WINDOWS菜单方式，并提供丰富的功能快捷方式并可在同一个界面中切换进入不同的控制状态，如进出持卡者监控、警报状态监控、通讯失败监控、控制器监控、门位状态监控、遥控状态监控；
②　与控制器连接只需进入资料库菜单下的控制器异动菜单界面设置相关参数；
③　与考勤软件系统连接只需对使用者自定程式菜单下的使用自订程式设定相关选项设置即可。

丰富的菜单功能和报表打印查询功能：
系统提供档案、资料库、查询/报表、参数、系统、使用者自定程式、使用者登录等级联菜单，用户可根据自己的需求参考说明书自行进行设置。

主要功能：

一卡多用
采用统一的IC 卡规范和通讯规范，使考勤系统和本单位的收费系统，以及未来的产品兼容。员工只需一卡，便可实现考勤，消费等各种场合的应用，真正做到一卡多用。

网络传输
PC机与考勤机数据传输方式为：网络传输。网络传输包括数据收集与信息广播。具有数据量大，传输速度快的特点。
自动检测发卡机和考勤机
系统提供对发卡机和连网考勤机的自动检测能力，通过此功能可以及时登记新增的考勤机。

条件查询
系统提供条件查询功能，可以对原始打卡记录，考勤结果，工资等查询，输出进行筛选。可以指定部门，卡号，职务，班次，性别，日期等，以及任意组合进行筛选。

强大的打印输出功能
系统提供通用的打印输出功能，可以指定打印机，打印版式，打印栏目，打印页号份数，可以预览，输出和直接打印。报表的任意部分（除了数据）都可以作出调整，如标题，单位，日期，制表甚至打印的横竖表格线都可以改变。

提供用户接口
用户可以按自己的想法编制个性化的程序，并很容易接入系统使之融为一体。
操作简单，安全性高
本系统功能强大，但操作相当简单，采用Windows95风格的图形界面实现，人机对话十分友好，操作员只要根据提示或指导就能完成有关的操作，熟悉Windows95的人几乎无需培训就可以上岗
联网实施：

一、接入INTERNET网络：

1、于ISP供应商接洽获得账号与IP地址，同时可申请网站。
2、申请DDN专线。
3、 安装路由器接入ISP与远程办公室。

二、远程访问数据共享的实现：

1、操作系统：WIN98
2、访问：通过RAS进行远程访问服务软件。
3、软件安装：在需远程联网计算机安装WIN98系统、RAS远程访问软件、门禁系统及其它系统。
4、数据共享：采用ASTIVE SERVER PAGE （ASP 数据库整功能）

ASP功能在需进行远程访问的双方计算机上建立动态数据库，通过整合功能，实现数据的更新与共享。
工作流程实施：

①在被访问的门禁系统计算机上，将门禁系统接收的控制器数据整合到动态数据库中；
②远程访问计算通过RAS远程访问，使用ASP技术，将动态数据整合到自己计算机的门禁系统中。
③ASP提供实时侦测功能，可实现数据的不断更新，使得远程监控有如同本地监控的感觉。

三、 远程访问使用IIS安全机制工作方式，保护远程计算机之间访问的数据信息安全。
自动控制功能的实现：
自动控制，主要是为了提高系统对安全的管理流程如下：


1、软件功能：
　　软件部分是整个门禁系统的灵魂，系统的大部分功能都由软件来管理完成，包括员工资料、部门信息、卡证信息、人员出入区域、范围时间区、远程摇控、门区开关、防盗、消防的联动设置以及历史记录的查询、报表输出等。

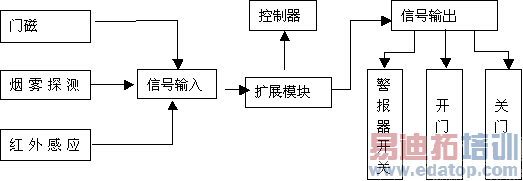

2、安防联动
　　通过给控制器加装信号输入/输出模块，设置联动流程；

A、 门磁信号，输入结合刷卡来判别是否开门超 时或强行进入。如：当控制器没有接收到卡证信息，而检测到门磁动作，就可判断为有人强行进入，当控制器接收到卡证信息及 门磁动作信息经过一段时间后，门磁动作还设有处长位，则可判断为开门超时。
B、 红外探测器信息。在非工作时间区及重要区域安置红外探测设备，并且设置为在警报器联动，这样，当有人或动物进入防区时，就会立即被红外设备探测到，引发非法事件，控制器接收到此事件信号后，自动接通与此联动之设备（报警器），并且将信息上传到控制中心，达到防盗报警功能。
C、 烟雾探测器信息：与防盗器类似，当控制器接收到来自烟雾探测器的信息后，自动将消防通道喷水开关全部打开，同时将信息上传控制中心，接通消防部门电话，进行消防联动处理。

施工：

1) 环境：施工前必须先看好环境,确定系统每一条线路及每一设备安装位置，设计出完整工程图。
2) 埋管/布线：先按工程图将每个门与控制器及控制器与控制器之间的管埋好，然后布线（操作过程中不可用力过大将线芯拉断，每条线作上标志，以备安装时辨别，并检测每条线的通讯状态）。
3) 安装：每个工程人员必须先掌握整个工程过程（设备安装位置、接线方法等），熟知每个施工环节方可上岗操作，尽量减少工程的安装调试的复杂程度。
