mifare 读卡器件 MF RC500
概述
MF RC500是应用于13.56MHz非接触式通信中高集成读卡IC系列中的一员。该读卡IC系列利用了先进的调制和解调概念,完全集成了在13.56MHz下所有类型的被动非接触式通信方式和协议。
MF RC500支持ISO14443A所有的层。
内部的发送器部分不需要增加有源电路就能够直接驱动近操作距离的天线(可达100mm)。
接收器部分提供一个坚固而有效的解调和解码电路,用于ISO14443A兼容的应答器信号。
数字部分处理ISO14443A帧和错误检测(奇偶&CRC)。此外,它还支持快速CRYPTO1加密算法用于验证MIFARE系列产品。
方便的并行接口可直接连接到任何8位微处理器,这样给读卡器/终端的设计提供了极大的灵活性。
特性
高集成度模拟电路用于卡应答的解调和解码;
缓冲输出驱动器使用最少数目的外部元件连接到天线;
近距离操作(可达100mm);
用于连接13.56MHz石英晶体的快速内部振荡器缓冲区;
时钟频率监视;
带低功耗的硬件复位;
软件实现掉电模式;
并行微处理器接口带有内部地址锁存和IRQ线;
自动检测微处理器并行接口类型;
易用的发送和接收FIFO缓冲区;
支持防冲突过程;
面向位和字节的帧;
唯一的序列号;
片内时钟电路;
支持MIFARE PRO和ISO14443A(透明模式且T = CL);
支持MIFARE Clasic;
Crypto1以及可靠的内部非易失性密匙存储器;
支持MIRFARE有源天线;
适合于高安全性的终端。
应用
MF RC500适用于各种基于ISO/IEC 14443A标准并且要求低成本、小尺寸、高性能以及单电源的非接触式通信的应用场合。
公共交通终端;
手持终端;
板上单元;
非接触式PC终端;
计量;
非接触式公用电话。

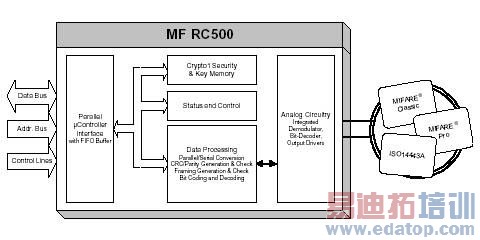

功能框图
并行微控制器接口自动检测连接的8位并行接口的类型。它包含一个易用的双向FIFO缓冲区和一个可配置的中断输出。这样就为连接各种MCU提供了很大的灵活性。即使使用非常低成本的器件也能满足高速非接触式通信的要求。
数据处理部分执行数据的并行-串行转换。它支持的帧包括CRC和奇偶校验。它以完全透明的模式进行操作,因而支持ISO14443A的所有层。
状态和控制部分允许对器件进行配置以适应环境的影响并使性能调节到最佳状态。
当与MIFARE Standard和MIFARE产品通信时,使用高速CRYPTO1流密码单元和一个可靠的非易失性密匙存储器。
模拟电路包含了一个具有非常低阻抗桥驱动器输出的发送部分。这使得最大操作距离可达100mm。接收器可以检测到并解码非常弱的应答信号。由于采用了非常先进的技术,接收器已不再是限制操作距离的因素了。
