基于RFID的车辆器材仓储管理系统开发

录入:edatop.com     点击:
1 概述

  射频识别技术(Radio Frequency identification,RFID)是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,识别工作无需人工干预,可工作于各种恶劣环境。相对与条码识别技术,RFID显著优点是数据量大、非接触式读写、多标签同时读写、加密防伪等。

  车辆器材仓库采用基于RFID的仓储管理系统,能够提高器材出入库的识别率、缩减盘库周期、优化库存结构,能够实现对库存器材的可视化、精确化管理。因此,基于RFID技术的车辆器材仓储管理系统的开发成为当前研究的重点。

2 基于RFID的车辆器材仓储管理系统组成

  RFID中电子标签按供电方式分为有源和无源两种。有源标签具有标签信号强、定位精确、可被读取距离远、通讯速度快、可存储信息多等优点。本文是研究基于有源RFID的车辆器材仓储管理系统。该系统是通过射频电子标签对仓库内器材和库位进行标记,通过计算机和射频标签读写器实现仓库的库存管理,包括仓储管理系统和RFID系统两大组成部分,RFID系统翻一般由标签、阅读器、编程器、天线几部分组成,其结构如图1所示。

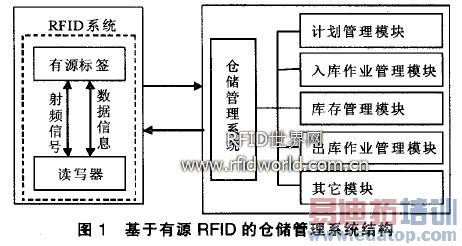

图1 基于有源RFID的仓储管理系统结构

  在RFID系统中,信号的发射机一般以射频标签的形式存在。有源标签的工作电源完全由内部电池供给,提供电子标签与阅读器通讯所需的射频能量,应答读写器的请求信息或者是发送异常警报。读写器的基本功能就是向标签发射读取信号,并接受标签的应答,对相关信息进行解码并传输到主机以供处理,提供主控电脑与标签进行数据传输的途径,实现交互式的处理。

  RFID系统与仓储管理系统之间互相通信,对标签管理信息、发行标签和标签信息采集等数据转换并保存到仓储管理系统的数据库中进行处理。仓储管理系统主要由计划管理模块、人库作业管理模块、库存管理模块、出库作业管理模块和其它功能模块五部分组成。计划管理模块是车材仓库用于仓储规划设计和需保存的接收业务和发放业务管理的基础。入库作业管理模块是根据器材入库单列出入库信息,经过审核确认后,依据器材存放原则选择仓库,并根据仓位占用信息进行仓位的分配,同时修改仓库信息,完成实际入库操作,生成入库器材明细通知。库存管理模块负责器材的进销存管理,实时处理出入库作业管理系统提供的数据,随时更新库存信息以反映库存的动态变化。出库作业管理模块生成出库货物明细,并对器材调拨单进行审核,保证出库货物的正确无误。

3 基于RFID的车辆器材仓储管理系统分析设计

  3.1 作业流程

  器材接收时,用编码器向射频卡中写入设备器材的属性数据,包括编码、名称、型号、出厂日期、封存截止期、类别、货位、件数等信息,将射频卡贴在器材或托盘上。

  器材入库时,读写器通过主控计算机向读写器发出指令,读写器读取射频卡响应的内容并核对器材的来源,将实际入库信息与入库计划进行比较,如核对正确,则准许入库并更新库存信息,如果出现错误,则由系统输出提示信息,由工作人员解决;同时检测货位信息,以确定货物被放置在仓储管理系统经过优选选定的货位。经过检验正确后按要求对数据进行处理,进而实现盘点应答、器材定位等功能。

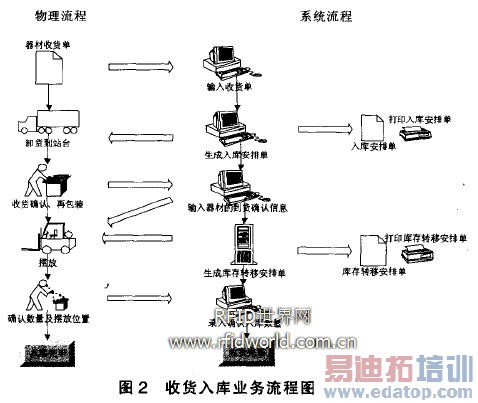

  调拨单到达仓库后,仓储管理系统根据发放要求合理安排,在系统内生成拣货方案。工作人员根据系统指定的货位、拣选数量提货。系统通过读写器监控器材的发放,确认拣选正确后,器材顺利出库,同时更新库存信息;若出现错误,则由仓库管理系统输出提示信息。如图2所示。


图2 收货入库业务流程图
