RFID读写器的设计
0 引 言
射频识别(Radio Frequency Identification,RFID)是利用感应、电磁场或电磁波为传输手段,完成非接触式双向通信,获取相关数据的一种自动识别技术。射频识别卡最大的优点就在于非接触,因此完成识别工作时无须人工干预,适于实现自动化且不易损坏,可识别高速运动物体并可同时识别多个射频卡,操作快捷方便。目前,射频识别技术己经广泛使用,准备接替目前许多人工完成的工作程序。
RFID 技术是一个崭新的技术应用领域,它不仅涵盖了射频技术,还包含了射频技术、密码学、通信原理和半导体集成电路技术,是一个多学科综合的新兴学科。因此,对 RFID 技术的认识和研究具有深远的理论意义。随着21世纪数字化时代的到来,基于远程信息化网络管理技术和移动商务的社会需求,RFID 技术智能管理系统将在各个领域中发挥巨大的作用。RFID 技术正在成为一个新的经济增长点,在全球范围内蔓延开来,研究开发 RFID 技术有着巨大的经济效益和社会意义。

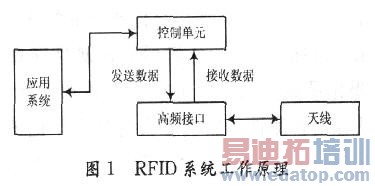

一个典型的 RFID 系统一般由 RFID 标签、读写器以及计算机系统等部分组成。其中 RFID 标签中一般保存有约定格式的编码数据,用以惟一标识标签所附着的物体。与传统的识别方式相比,RFID 技术无需直接接触、无需光学可视、无需人工干预即可完成信息输入和处理,且操作方便快捷。能够广泛应用于生产、物流、交通、运输、医疗、防伪、跟踪、设备和资产管理等需要收集和处理数据的应用领域,并且认为是条形码标签的未来代替品。RFID 系统的工作原理框图如图1所示。
读写器通过天线发送出一定频率的射频信号:当 RFID 标签进入读写器工作场时,其天线产生感应电流,从而 RFID 标签获得能量被激活并向读写器发出自身编码等信息;读写器接收到来自标签的载波信号,对接收的信号进行解调和解码后送至计算机主机进行处理;计算机系统根据逻辑运算判断该标签的合法性,针对不同的设定做出相应的处理和控制,发出指令信号;RFID 标签的数据解调部分从接收到的射频脉冲中解调出数据并送到控制逻辑,控制逻辑接收指令完成存储、发送数据或其他操作。
RFID 针对常用的接触式识别系统的缺点加以改良,采用射频信号以无线方式传送数据资料,因此识别卡不必与读卡机接触就能读写数据资料。
1 系统总体简介

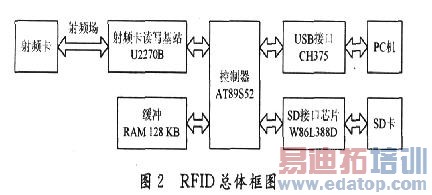

本系统以 AT89252 单片机为控制核心,利用 RFID 读写基站 U2270B 对 Temic 公司的射频卡(本系统使用 EM4100卡)进行数据的读写。在通信方面使用 USB 高速通信接口,采用南京沁恒公司的 USB 主控芯片 CH375。数据库的存储管理利用 SD卡。系统总体框如图2所示。
2 RFID 读写模块
U2270B的载波频率为100~150 kHz,其调制方式为曼彻斯特码和双相位码。U2270B 的电源供给可为5 V 的稳压电源或者是12 V 的汽车蓄电池。它可以为RF场提供能量,其中在短距离运用时,外围驱动电路简单。U2270B 还具有信号微调能力,而且其读写距离可达7~10 cm。U2270B还具有电压输出功能可以给微处理器或其他外围电路供电。
U2270B具有省电模式和 STANDBY 控制可选,所以设计基站电路时可以按照功能的不同要求,设计基站的外围电路。具体电路图如图3所示。
