基于SDIO 接口的通用RFID读写器的开发
0 引 言
射频识别(RFID)是利用无线方式对电子数据载体(电子标签)进行识别的一种新兴技术。与接触式IC卡和条形码识别等系统比较,它有着巨大的优势。利用射频识别技术,能有效实现对数量大、分布区域广的信息进行智能化管理,达到高效快捷运作的目的,特别是在第二代身份证、物流、交通航运、自动收费、超市、门禁系统管理、服务领域等方面有着广泛的应用前景。随着我国国民经济的快速发展,国内RFID行业也正经历着深刻的变革。
然而,目前市场上的各类RFID读卡设备仍然存在体积较大,接口不统一,传输速率较低等缺陷。已经存在的便携式RFID数据终端的价格却很高,一般用户接收不了,并且一个完整的RFID系统开发周期长,短时间内无法占领市场等问题,都在一定程度上限制了本行业的进一步发展。因此,读卡设备小型化、接口标准化、速率最大化,缩短系统开发周期必然成为今后RFID产业的主要发展趋势。这种便携式设备能够嵌入到现有智能综合平台中,通过SDIO接口连接到智能手机,PDA、笔记本电脑、打印机、手持终端等便携式前端数据采集设备,将获取到的RFID 数据通过标准的 SDIO 接口与平台进行高速传输。可以满足于身份认证、商业物流、电子票据、新一代智能信用卡、产品防伪、POS及银行卡终端等应用。
1、硬件系统框图

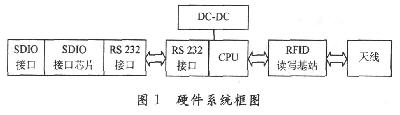

硬件系统框图如图1所示。工作流程如下:
SDIO接口芯片负责把SD总线上的信息流转化为RS 232串口的信息,这样可以和单片机进行简单的沟通,因为一般的单片机都具有串口。
CPU根据接收的指令,通过SPI口向RFID读写基站EM4094发出命令,并得到相应的数据(来自于卡片或者EM4094的设置信息)。
EM4094在得到CPU的命令后,对已经位于天线范围内的卡片进行操作,并返回相应的信息。
由于EM4094的工作电压为4.5~5.5 V,而SD接口提供的是3.3 V的电压,所以要进行电压转换(DC—DC);另一方面,为了提高读写距离,将3.3 V转换为5 V是有好处的,但另一方面则增加了功耗,这可以通过合理的控制磁场打开的时间来解决。
2 、软件功能设计要求
读写器的软件功能基本要实现以下3个方面:

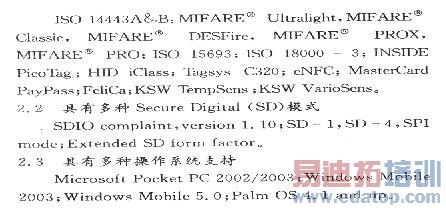

2.1 需要支持13.56MHz频率下的各种标准可读写卡片
3、 SDIO卡接口标准
3.1 简介
现在的电脑、PDA、智能手机中一般都配有SDIO卡接口。SDIO是带有扩展输入/输出功能的SD尺寸的卡。IO指输入和输出。SDIO可允许制造商开发能通过SDIO兼容插槽添加在产品中的硬件扩展设备。许多基于SDIO的附加产品正在开发中,其中包括无线LAN和通信适配器、数字电视调谐器和GPS附件。SDIO兼容插槽可用于许多PDA和移动电话之上,并计划用于其他更多的产品。
3.2 特性
兼容规范版本1.01;卡上错误校正;支持CPRM;两个可选的通信协议:SD模式和SPI模式;可变时钟频率:O~25 MHz;通信电压范围:2.0~3. 6 V;工作电压范围:2.O~3.6 V;低电压消耗:自动断电及自动睡醒,智能电源管理;无需额外编程电压;卡片带电插拨保护;正向兼容MMC卡;高速串行接口带随即存取;支持双通道闪存交叉存取;快写技术:一个低成本的方案,能够超高速闪存访问和高可靠数据存储最大读写速率:10 Mb/s;最大10个堆叠的卡(20 MHz,VCC=2.7~3.6 V);数据寿命:10万次编程/擦除;CE和FCC认证,◎PIP封装技术;尺寸:24 mm宽×32 mm长×1.44 mm厚。
3.3 工作模式
该SD卡的接口可以支持两种操作模式:SD卡模式;SPI模式。主机系统可以选择以上其中任一模式,SD卡模式允许4线的高速数据传输。SPI模式允许简单通用的SPI通道接口,这种模式相对于SD模式的不足之处是丧失了速度。
3.4 引脚定义
3.4.1 SD卡模式针脚定义
SD卡模式针脚定义如表1所示。
SD卡的总线概念:
SD总线允许强大的1线到4线数据信号设置。当默认的上电后,SD卡使用DAT0。初始化之后,主机可以改变线宽(即改为2根线,3根线…)。混和的SD卡连接方式也适合于主机。在混和连接中VCC,VSS和CLK的信号连接可以通用。但是,命令,回复和数据(DAT0~DAT3)这几根线,各个SD卡必须从主机分开。
这个特性使得硬件和系统上交替使用。SD总线上通信的命令和数据比特流从一个起始位开始,以停止位中止。
CLK:每个时钟周期传输一个命令或数据位。频率可在O~25 MHz之间变化。SD卡的总线管理器可以不受任何限制地自由产生0~25 MHz的频率。
CMD:命令从该CMD线上串行传输,一个命令是一次主机到从卡操作;回复从该CMD线上串行传输,一个命令是对之前命令的回答。回复可以来自单机或所有卡。
DAT0~DAT2:数据可以从卡传向主机或副vet—sa,数据通过数据线传输。
3.4.2 SPI模式针脚定义

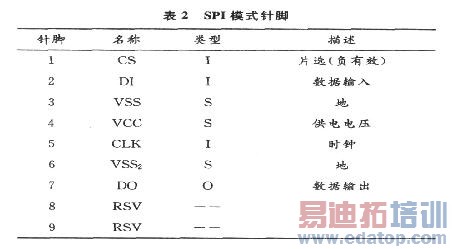

SPI模式针脚定义如表2所示。
