RFID防伪标签在部队车辆管理中的应用

　　方案背景

　　近年来，我国假冒部队号牌车辆进行违法犯罪的情况比较突出，假冒部队号牌车辆涉及的交通事故也时有发生。据广东省高速公路有限公司方面称，涉嫌假冒营运军车冲卡、逃费行为在社会上产生了非常恶劣的影响，也严重损害了人民军队的良好形象。据介绍，几乎所有的涉嫌假冒营运军车都超载超限，并因其悬挂的假冒车牌，一般情况下交警和路政执法人员不能对其查处，往往比一般车辆更加疯狂地超载超限，对高速公路路面造成了毁灭性的损坏，由此也造成了大量恶性交通事故。省高速公路有限公司方面称，根据估算，2006年全省仅高速公路涉嫌假冒营运军车的逃费额就超过1亿元。

　　因此，严厉打击套牌(假牌)的军用车辆上路的违法行为已刻不容缓。

　　发展趋势

　　随着市场经济的发展和军队体制编制的调整，目前的军车号牌管理与从严治军的要求和军队建设发展的需要已不相适应。解放军总后勤部军事交通运输部于2004年12月1日起全军统一更换军车号牌。新军号牌内嵌人了非接触式 防伪 及信息射频卡，输入了车辆的基本参数信息，可用手持识别器鉴别真伪，检查军车号牌的使用管理情况;号牌背面压印了特殊的 防伪 花纹，强化了 防伪 措施。

　　虽然新号牌在 防伪 技术上有了很大突破，但军车号牌内的射频卡工作频率相对较低，识别距离近。稽查人员必须在停车状态下才能进行车辆检查，对于流动的车辆无法进行远距离的车牌真伪识别，增加了军车稽查的工作量，在技术上具有局限性，因此无法全面彻底地打击套牌假冒军车。

　　北京创羿科技有限公司推出的基于RFID技术的军车智能 防伪 管理系统，可有效地解决以上问题，为军车贴上 防伪 标签。该系统使用无线射频技术对经过各卡口的军车、军、警车辆进行高准确率、高可靠性、全自动的身份识别，有利于提高公安交管部门工作效率、提升科学管理水平、改善综合防控能力的功能。

　　方案概述

　　基于RFID的军车智能 防伪 管理系统利用RFID电子标签的特性和数字 防伪 技术，将信息加密储存，最大限度地实现了信息的保密性与唯一性，并可进行远距离自动识别，能彻底实现车辆证牌的 防伪 并提高军用车辆管理的信息化水平。系统采用了高科技信息化的管理手段，增强了军车的 防伪 和信息管理功能，加大了检查监督力度，提高了管理工作效率。该系统的实现对遏制假冒军车提供了可靠的技术手段。

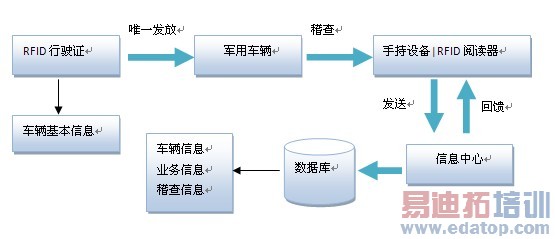

　　RFID军车行驶证和RFID阅读器之间进行非接触式信息通信，RFID军车行驶证向RFID阅读器发送自身信息(如ID号等)，RFID阅读器接受这些信息并进行解码，通过计算机网络传输给后台计算机系统进行处理，并将信息处理结果反馈到RFID阅读器。整个过程快速高效，大大减少了人工操作环节。

　　系统结构

　　该系统由四部分组成：

　　(1) 军车行驶证即军车、警车辆上的射频识别卡。RFID军车行驶证的发行是在全军范围内统一发行RFID军车行驶证替代旧的纸张行驶证，能实现军车的智能 防伪 。

　　(2) 出入路口、关卡口的固定识别读写器。实现通行固定路口和关卡的车辆的稽查。固定读卡器获得军车信息可通过GPRS传送到信息中心查看是否为黑名单车辆，如果是则报警。如果在固定读卡器没有获得该军车信息，则向关卡人员和信息中心发警报，实施拦截。

　　(3) 稽查车上的移动识别读写器或稽查人员手持式读写器，功能同固定读卡器，但可实现流动稽查。

　　(4) 公安局信息中心的控制中心，对稽查人员和车辆进行全面调控，存储全部的稽查信息。

　　系统设计

　　(1) 发放RFID军车行驶证。为每辆军车建立一张RFID军车行驶证，RFID军车行驶证中记录军用车辆的基本信息(如车主姓名、车牌、车型、大架号、发动机号、所属部队、联系电话等)，每辆军用车唯一持有一张RFID行驶证。RFID电子标签的军车行驶证具有唯一的lD号码，无法仿制、无法修改，只有军队车辆管理部门的专用读写器才能对RFID军车行驶证进行加、解密读写，防止车辆信息的泄漏。

　　(2) 自动远距离稽查。稽查人员通过手持机来或用在路边的阅读器实现军车在行驶中远距离接受稽查，其最大识别间距离可达到80米。当军车远距离通过RFID阅读器时，RFID阅读器即可识别车辆的真伪，避免了指挥车辆减速、停车、近距离扫描稽查所带来的繁琐。

　　(3) 联网全面覆盖稽查。通过无线网建立数据共享，实时跨军区稽查RFID军车自动 防伪 系统可将军车号牌管理信息系统接入全军310网，采用军区、省军区、军分区三级网络数据管理。每级数据管理中心都实现无线数据接入，使RFID阅读器可通过无线网络轻松访问各级数据管理机，稽查人员可利用网络实现全军范围内跨军区联合稽查，全面打击假套牌军车。

　　系统功能

　　该系统具有如下功能：

　　1. 军车行驶证管理

　　具有行驶证的发放，查询、回收、吊销、挂失、统计分析、打印等功能。行驶证的管理需要严格统一受理。实现严格的一证对一车，真实记录军车、警车的车牌号、购车年代，上牌时间，所属公司，车辆型号，车主姓名、住址、电话、身份证号、驾驶证号、违章记录，车辆照片等信息。

　　2. 稽查管理

　　(1)动态显示

　　所有出入路口、关卡口的军车和军警车辆的车牌号、出城时间、入城时间等信息可以通过网络实时的汇总到控制中心，动态显示在屏幕上，同时保存到信息中心数据库。

　　(2)查询

　　可以输入车牌号查询出、入城记录，也可以输入识别站号码查询某公安卡口某段时间内的出、入城车流情况(查询功能可根据需要增加)。还可以把需要统计的公安卡口的车流量情况通过图表的方式直观的显示出来。

　　(3)稽查

　　流动稽查人员利用手持机对可疑冒牌军车辆进行稽查，无需近距离扫描，即可获得该车信息，如不返回正确军车信息，则提示报警;安装在路口和关卡的稽查车读卡器对路过车辆实施远距离的车检，如不返回车辆信息则报警，流动稽查人员可对该车辆进行拦截和详细检查。

　　3. 发送拦截信息

　　如可疑车辆继续前行则稽查人员可向信息中心传递拦截，由信息中心向个路口发出全面拦截信息。只要在控制中心的黑名单中输入相关车牌号并点击“发送黑名单”，就可以通过网络及时的把非法车辆的黑名单传送到各识别站，当黑名单中的车辆经过识别站时，识别站可以通过声音、灯光等方式报警，提醒有关人员抓捕。

　　产品配置

　　(1)CY-TZB-200电子标签(外观可定制)

　　产品性能

　　工作频率：2.4GHz―2.5GHz ISM 微波段

　　识别距离：有效识别距离可达0-200m，可调节

　　休眠电流：小于14μA

　　TX 电流：小于45mA;RX电流 <50mA;

　　功 耗 性：超低功耗，更健康、更安全

　　使用寿命：3年

　　安全性能：防雷、防冲击，满足工业环境要求

　　通讯速率：250k

　　输出功率：GFSK调制

　　工作湿度：5-95%，不结露

　　存储温度：-40-85°

　　工作温度：-20°C~+70°C

　　工作电压：2.7V-3.6V

　　抗干扰性：防雷、防冲击，满足工业环境要求

　　外壳材料：高温改性ABS塑料

　　标签类型：读写型

　　产品外型：10*5*0.5cm

　　产品重量：0.5kg

　　产品颜色：黑色、白色

　　安装位置：固定

　　安装方式：螺丝安装或其他方式

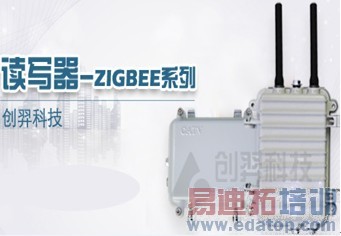

　　(2)CY-RZGG-202读写器+GPRS

　　产品性能

　　工作频率 ： 2.4GHz―2.5GHz ISM 微波段

　　识别距离 ： 有效识别距离可达500m

　　识别速度 ： 最高识别速度可达200公里/小时

　　识别能力 ： 同时识别 200 张标签

　　识别方式 ： 全方向识别、定向识别

　　环境温度 ： 在-40℃-85℃

　　使用寿命 ： 30年

　　抗干扰性 ： 使用频道隔离技术，多个设备互不干扰

　　安全性能 ： 防雷、防冲击，满足工业环境要求

　　通信接口 ： RS232/RS485/RJ45

　　电 源 ： 9V/12V-3A DC电源

　　天线极化 ： 垂直

　　数据速率 ： 最高10M bit/s

　　外形尺寸 ： 15.5cm*14cm*5.5cm

　　产品重量 ： 1kg

　　外壳材料 ： 金属材质

　　产品颜色 ： 银灰色

　　安装方式 ： 粘贴或者侧挂

　　(3)CY-RMZ-206手持机+GPRS+三防



　　产品性能

　　工作频率： 2.4GHz―2.5GHz ISM 微波段

　　识别距离：有效识别距离可达500m，可调节

　　识别能力：同时识别 200 张标签

　　主 频：400MHz;

　　操作系统： WINCE5.0、MOBILE6.0, 可以支持全球各种语言版本;

　　存 储 器：128MB NAND FLASH, 64MB SDRAM;

　　尺寸重量：125 x 77 x 19(单位/毫米);

　　显 示 屏：4.3英寸低温多晶硅高分辨800X480 真彩WVGA显示屏;

　　摄 像 头：300万像素，自动对焦 ;

　　USB 口：一个USB主口，可接U盘、键盘、鼠标等从设备。USB从口一个;

　　音频接口：3.5毫米立体声耳机插座，内置喇叭和MIC;

　　存储接口：标准TF卡接口，可扩展2GB FLASH数据存储区;

　　无线模块：标配802.11b/g、蓝牙2.0传输功能+GSM/GPRS+GPS;

　　电池容量：标配2000mA.H大容量锂电池;

　　喇 叭：双声道喇叭，每个喇叭功率为：700mW;

　　操作系统：WINCE/MOBILE。


       北京创羿兴晟科技发展有限公司
       电话: 010-58077045 010-58077046 010-58404210 010-58404205
       传真：010-58077046 010-58077046
       网址：www.radio99k.com
       地址：北京南二环日月天地大厦B座2501
       创羿兴晟 更好的无线体验
