基于SAW技术的车辆自动识别系统的实现
(2)发射机
FPGA产生40ns的时间窗载取165MHz的载波,将其频谱展宽,产生中心频率为165MHz、带宽为50MHz的脉冲信号,并送到SAW扩展器,形成一个线性调频脉冲。SAW扩展器采用南京54所生产的声表面波色散延迟线,带宽为20MHz,经过扩展后的脉冲只有20MHz带宽,扩展器衰减30dB。此信号经过中频放大器AD8353放大后,与750MHz本振进行上变频到915MHz,经射频带通滤波器滤除带外杂波,再经MAX2235进行功率前置放大,由天线发射出去,形成询问信号。上变频芯片选用MAX2671,其射频输出范围400MHz~2500MHz。射频带通滤波器采用F5CE-D2系列的SAW带通滤波器,它使用了特殊的DMS双模SAW技术,具有很好的带外衰减和通带平坦度,广泛应用在移动通信中。
询问信号发射完毕后,天线开关立即打到接收位置,为接收做好准备。转换开关采用Mini公司的KSWHA-1-20,它是一种GsAs开关,具有很高的隔离度,开关转换速度3ns。
(3)接收机

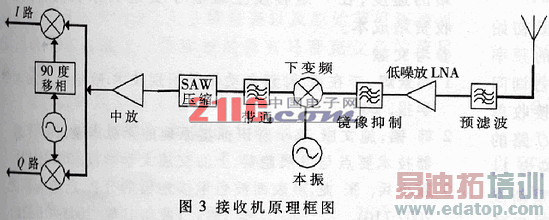

采用了超外差式接收机的设计方案,如图3。
回波信号到达接收机前端时,首先经过滤波处理。在接收机中有两个射频滤波器:预选择滤波器和镜像抑制滤波器。预选择滤波器除掉无用信号,以防止射频前端发生饱和并产生交调失真。镜像抑制滤波器抑制第一镜频、半中频和本振杂散响应。射频滤波器选用FAR-F5CE-915M00-D236。滤波处理后,信号通过射频放大器MAX2642进行放大,它是低噪声放大器,在1.3dB的噪声系数条件下,提供0dBm的输入IP3。
经过射频滤波和放大后,信号与本振750MHz进行下变频。下变频芯片选用MAX2682,它采用双平衡混频器结构,输入频率400MHz~2500MHz。下变频后,信号进入中频SAW滤波器进行中频滤波,再通过SAW压缩器,输出被压缩的脉冲。被压缩的信号经过AD8353中频放大,送入正交下变频,解调出I、Q两路信号。RF2721是F公司为数字移动接收机设计的正交解调器,它从放大和滤波后的中频信号中恢复同相及正交的基带信号。
2.2 信号后处理单元设计

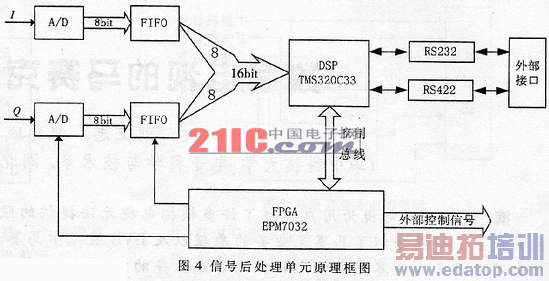

信号后处理单元的原理框图如图4所示。
从询问单元送来的经过正交下变频的同相分量I和正交分量Q,经低通滤波器滤掉高频分量,再经过8位模/数转换器AD9058转换为数字量,经FIFO缓存,送至DSP进行运算。FIFO选用HBA公司的FQV251,DSP选用TI公司的浮点处理器TMS320C33。I、QA信号是接收机送出的解调信号,它携带了识别卡的识别信息,识别码的格式为32位。时钟同步时,采用中判决的相关处理算法,即根据两路信号的平方和是否超过门判断当前位是0或1。
FPGA负责各种控制信号的产生,选用ALTERA公司MAX7000系列的EPM7032,可提供5000个可用门。EPROM选用ST公司的27C256。
3 系统软件设计
软件流程如图5所示。系统开始工作后,DSP初始化,FPGA配置频率综合器ADF4127L,产生精准的频率源。询问机转换开关指向发射位置,发射单元发射询问脉冲信号,经过一段时间后,开关指向接收位置,接收单元接收回波信号,先进行A/D采样,并将I路和Q路的采样值平方相加,若大于编码门限,则判定当前码为1,否则为0。一帧32位识别码判别完后,询问单元重新发出询问信号,如此循环。解调出的识别码通过串口送给外部设备。以供处理。
4 系统测试
本系统在高速公路收费站和停车场做了多次测试。测试结果表明,本系统可以全天候工作,在10m距离内可以准确地识别出高速运动车辆,加快了车辆通过收费站的速度,在一定程度上缓解了交通紧张状况,降低了收费站成本。
