无源RFID标签结构与原理

无源RFID标签本身不带电池，依靠读卡器发送的电磁能量工作。由于它结构简单、经济实用，因而获得广泛的应用。无源RFID标签由RFID IC、谐振电容C和天线L组成，天线与电容组成谐振回路，调谐在读卡器的载波频率，以获得最佳性能。

    生产厂商大多遵循国际电信联盟的规范，RFID使用的频率有6种，分别为135KHz、13.56MHz、43.3-92MHz、860-930MHz（即UHF）、2.45GHz以及5.8GHz。无源RFID主要使用前二种频率。

RFID标签结构

    RFID标签天线有两种天线形式：（1）线绕电感天线；（2）在介质基板上压印或印刷刻腐的盘旋状天线。天线形式由载波频率、标签封装形式、性能和组装成本等因素决定。例如，频率小于400KHz时需要mH级电感量，这类天线只能用线绕电感制作；频率在4~30MHz时，仅需几个礖，几圈线绕电感就可以，或使用介质基板上的刻腐天线。

    选择天线后，下一步就是如何将硅IC贴接在天线上。IC贴接也有两种基本方法：（1）使用板上芯片（COB）；（2）裸芯片直接贴接在天线上。前者常用于线绕天线；而后者用于刻腐天线。CIB是将谐振电容和RFID IC一起封装在同一个管壳中，天线则用烙铁或熔焊工艺连接在COB的2个外接端了上。由于大多数COB用于ISO卡，一种符合ISO标准厚度（0.76）规格的卡，因此COB的典型厚度约为0.4mm。两种常见的COB封装形式是IST采用的IOA2（MOA2）和美国HEI公司采用的WorldⅡ。

   裸芯片直接贴接减少了中间步骤，广泛地用于低成本和大批量应用。直接贴接也有两种方法可供选择，（1）引线焊接；（2）倒装工艺。采用倒装工艺时，芯片焊盘上需制作专门的焊球，材料是金的，高度约25祄，然后将焊球倒装在天线的印制走线上。引线焊接工艺较简单，裸芯片直接用引线焊接在天线上，焊接区再用黑色环氧树脂密封。对小批量生产，这种工艺的成本较低；而对于大批量生产，最好采有倒装工艺。

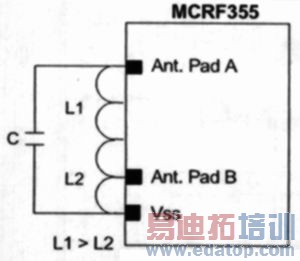

a)外接2个电感、1个电容


b）外接2个电容、1个电感
